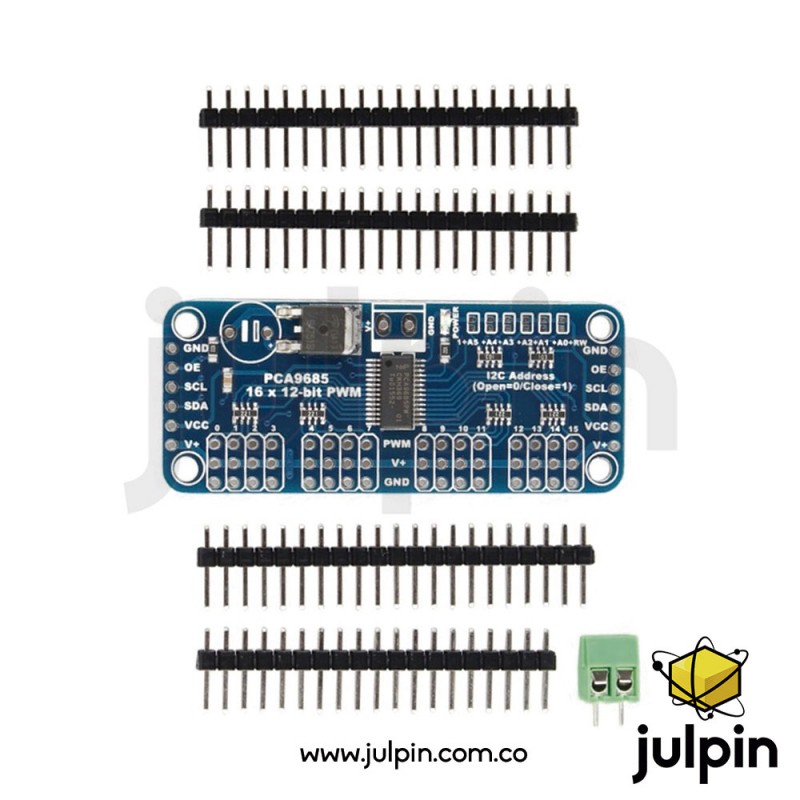

Módulo i2C con 16 salidas PWM Vistas mas grande

Módulo i2C con 16 salidas PWM

YXC121

Nuevo

Módulo I2C para control PWM a 12bits de 16 servomotores.

Más detalles

DISPONIBLE PARA ENTREGA INMEDIATA.

$ 29.000

DESCRIPCIÓN:

Este producto se trata de un módulo i2C para controlar hasta 16 servomotores que le permitirán construir y controlar de manera muy estable un robot que utilice para su movimiento múltiples servomotores como uno tipo araña hexápodo andador, un brazo robótico o incluso un proyecto con una gran cantidad de partes móviles.



Este módulo no solo es útil para controlar servomotores, sino que es de gran utilidad para controlar muchos LED con una salida PWM precisa. Ante la limitada cantidad de puertos PWM de la mayoría de microcontroladores, usando este módulo i2C podría hacerlo sin problema.

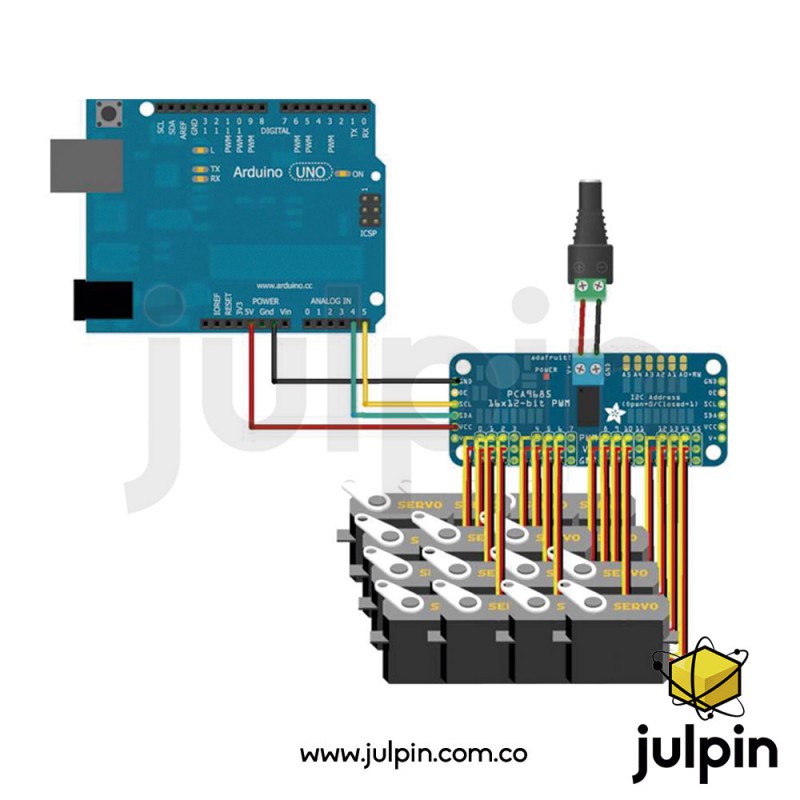

Es realmente excelente que con solo dos pines pueda controlar 16 salidas PWM de funcionamiento independiente que incluso podría usted unir varios de estos módulos conectados a un mismo microcontrolador para lograr muchas más salidas PWM. Este controlador PWM controlado por i2c con reloj incorporado, a diferencia de la familia TLC5940, no es necesario enviarle una señal de forma contínua conectándolo a su microcontrolador.

El módulo posee una entrada de alimentación independiente de 5VDC, lo que significa que incluso para la parte de control puede hacerlo desde un  microcontrolador de 3.3V y aún controlar de forma segura hasta salidas de 6V (esto es bueno para cuando desea controlar LED blancos o azules con más de 3.4 voltajes de avance) y además posee 6 pines de selección de dirección para que pueda conectar hasta 62 de estos en un solo bus i2c, para un total de 992 salidas PWM - eso es una gran cantidad de servos o LED
PWM de frecuencia ajustable hasta aproximadamente 1.6 KHz.

Módulo i2C con 16 salidas PWM



CARACTERÍSTICAS:

  • Voltaje de alimentación: 5V DC.
  • Salidas PWM: 16 canales.
  • Frecuencia: Ajustable hasta 1.6 KHz.
  • Resolución: 12 bits por cada salida. (4uS de resolución a una frecuencia de 60Hz).
  • Tipo de salida: Configurable push-pull o open-Drain.
  • Seguridad: Pin de control de habilitación y deshabilitación de todas las salidas.
  • Alimentación de potencia: bloque de terminales para entrada de energía (o puede usar las salidas de 0.1" en el lateral).
  • Protección: Polaridad inversa en la entrada del bloque de terminales.
  • Incluye LED verde que indica el estado de la alimentación.
  • Conectores: 3 clavijas en grupos de 4.
  • Número de salidas: 16 PWM.
  • Resdpaldo opcional: Incluye un lugar para colocar un condensador grande en la línea V + (en caso de que lo necesite).
  • Incluye resistencias en serie de 220 ohmios en todos los líneas de salida para protegerlos cuando se opere para control de LEDS.
  • Posee puentes de soldadura para los 6 pines de selección de dirección.
