Placa cargador de batería de Litio de 2S 18650 (7.4V)

DESCRIPCIÓN:

Este módulo cargador está diseñado para recargar una batería compuesta por 2 celdas o 2 baterías de litio 18650 conectadas en serie. Esta placa de carga 2S opera a 3A y requiere para la recarga de las baterías, ser conectado a un voltaje de 8,4V a 9V que pueden provenir de un adaptador de corriente. Es de un tamaño pequeño, pero incluye protección contra cortocircuitos, sobrecarga, sobrecorriente, sobredescarga. Es ideal para instalarse en proyectos de robótica, electrónica y bricolaje en general, para poder recargar las baterías del dispositivo sin tener que retirarlas del mismo.

CARACTERÍSTICAS:

• Tipo de cargador: Batería de Litio de 2 celdas (2S)
• Voltaje recomendado para realizar la recarga: 8.4V a 9V.
• Rango de voltaje de sobrecarga: 4.25A ~ 4.35A +/- 0.05V
• Rango de voltaje de sobrepresión: 2.3V ~ 3V +/- 0.05V
• Pico máximo de corriente: 5A
• Corriente de trabajo: 3A
• Corriente de reposo: Menos de 3uA.
• Temperatura defuncionamiento: -40°C a 50°C
• Resistencia interna: Menos de 45mΩ.
• Largo de la placa: 36 mm
• Ancho de la placa: 6 mm
• Altura de la placa: 2 mm

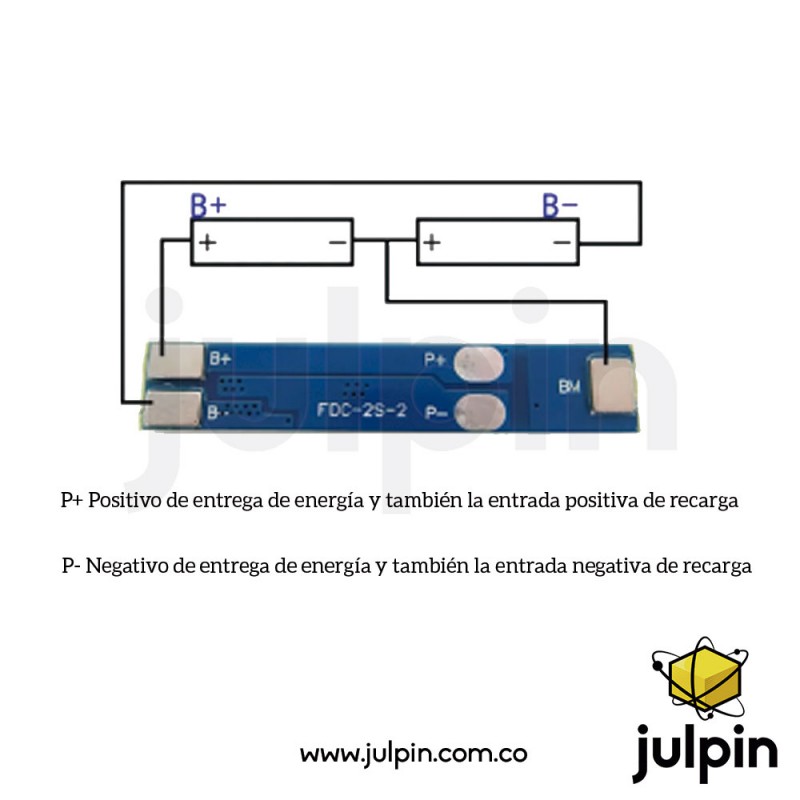

PINES DE CONEXIÓN:

• B+: Positivo del banco de baterías.
• B-: Negativo del banco de baterías.
• MB: Punto de conexión de la serie entre las 2 baterías (entre las 2 celdas).
• P+: Conexión positiva tanto para el suministro de corriente al dispositivo a conectar como la entrada positiva de recarga.
• P-: Conexión negativa tanto para el suministro de corriente al dispositivo a conectar como la entrada negativa de recarga.
