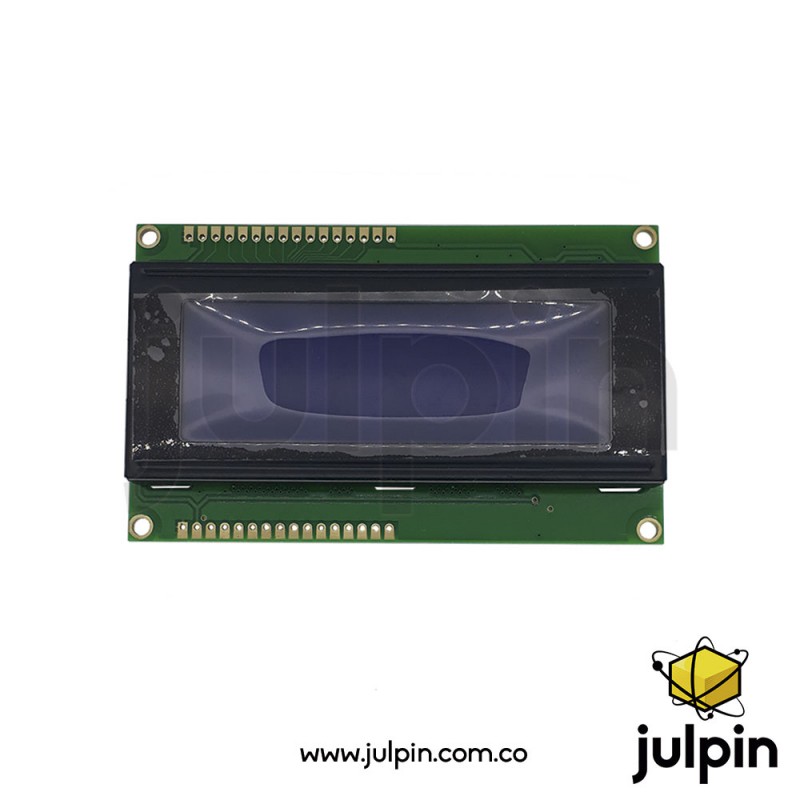

Pantalla LCD 4X20

DESCRIPCIÓN:

Este producto es una pantalla LCD 4X20 que puede mostrar las letras y números pantalla de texto de 4 líneas o renglones de 20 caracteres cada uno.

Los sistemas digitales embedidos como Arduino, Pic u otros trabajan únicamente con lógica binaria (0 y 1), es por eso que para "leer" los datos empleamos pantallas o displays alfanuméricos LCD. Esta pantalla se puede utilizar para mostrar datos al exterior en sus distintos proyectos, sobretodo en el manejo de sensores y procesamiento de datos.

El LCD 2004 posee 4 filas y 20 columnas de dígitos alfanuméricos, funciona con el controlador interno HD44780, que es un integrado muy utilizado y para el cual existe amplia documentación. Para conectar la pantalla LCD a nuestro Arduino/PIC se necesitan 6 pines: 2 de control y 4 de datos. En cuanto a la programación en Arduino ya se incluye por defecto la librería LiquidCrystal, que incluye ejemplos de prueba.

Si bien es posible conectar directamente la pantalla LCD a nuestro Arduino, es una buena opción utilizar un Adaptador de conexión fácil I2C y de esa forma ahorrar pines, trabajando con solo 2 pines del puerto I2C.

NOTA: Para controlar el contraste es necesario utilizar un potenciómetro de 10K (No incluido)

CARACTERÍSTICAS:

• Voltaje de operación: 5V DC.
• Interface de comunicación: Paralelo 4 u 8 bits.
• Tamaño: 4 x 20.
• Ideal para proyectos que requieren mostrar mensajes de amplia variedad.
• Pantalla con fondo azul.
• Letras blancas.
