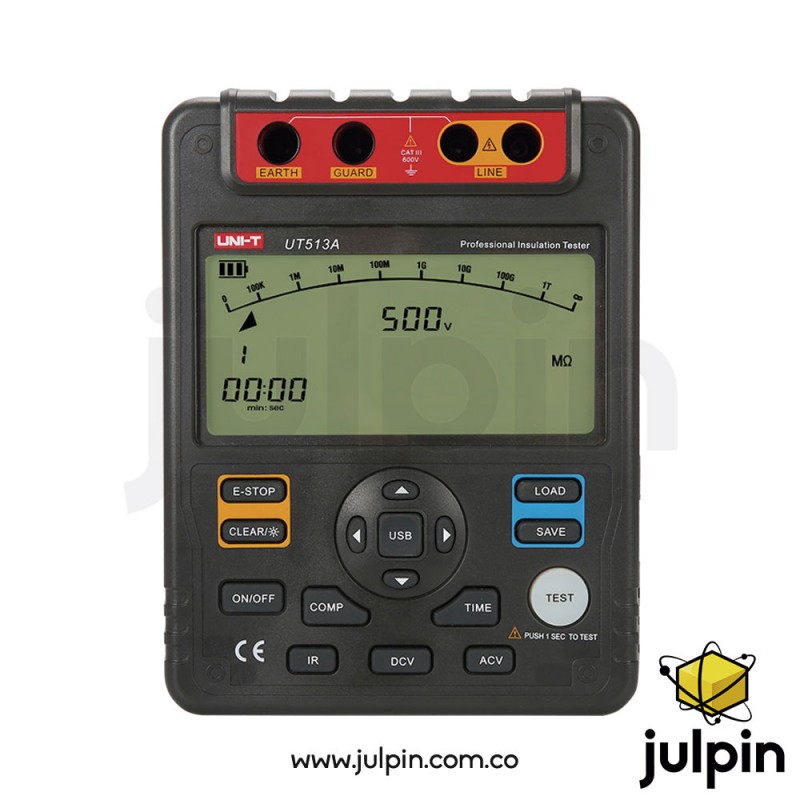

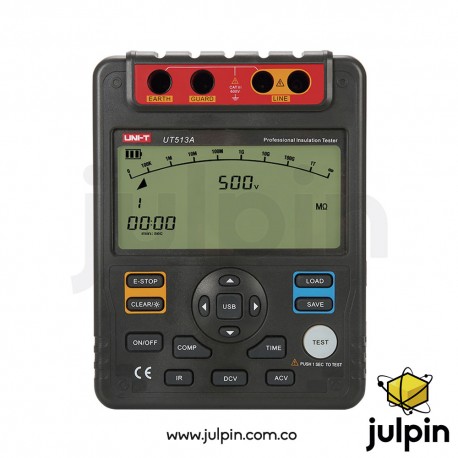

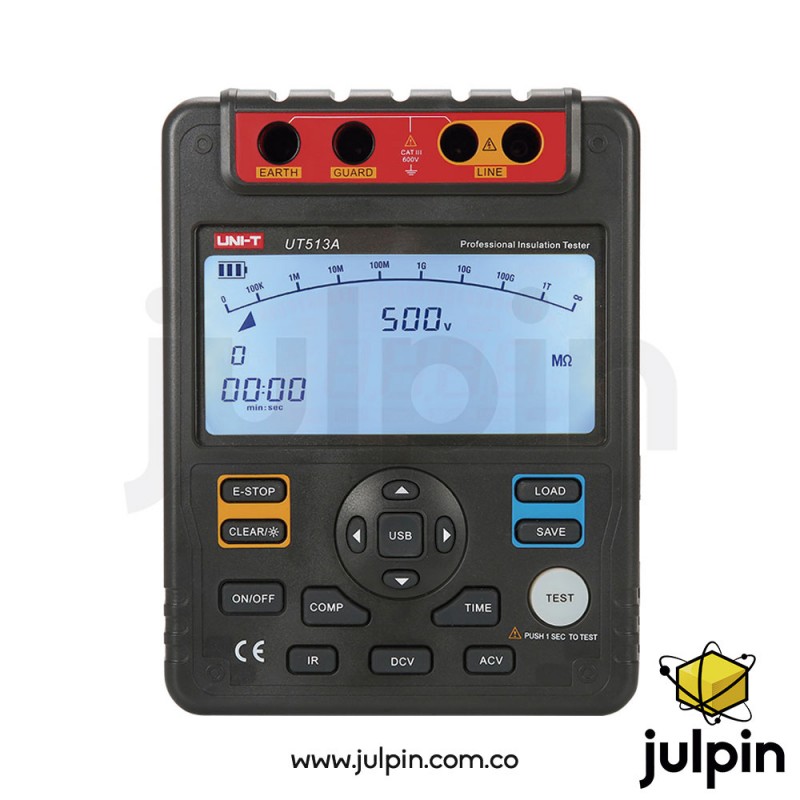

medidor de aislamiento Megger UNI-T Serie UT513A

Descripción

El Megger UT513A es un medidor portátil de resistencia de aislamiento diseñado para evaluar con precisión la calidad y seguridad del aislamiento eléctrico en cables, motores, transformadores, tableros de distribución y otros equipos eléctricos de potencia. Proporciona voltajes de prueba ajustables de 500 V, 1000 V, 2500 V y 5000 V DC, permitiendo adaptarse a diferentes niveles de aislamiento y normativas técnicas.

Este equipo incorpora funciones avanzadas de medición, como el Índice de Polarización (PI) y la Relación de Absorción Dieléctrica (DAR), que ayudan a identificar degradaciones del aislamiento que no siempre son evidentes con mediciones simples de resistencia. También cuenta con evaluación comparativa PASS/FAIL, alarma de alto voltaje, indicación de batería baja, almacenamiento de hasta 18 mediciones y una interfaz USB para conexión a PC.

Su gran pantalla LCD con retroiluminación y gráfico de barras analógico de 30 segmentos permite interpretar fácilmente resultados, incluso en entornos con poca luz. El UT513A está diseñado para cumplir con estándares de seguridad industrial y facilitar el mantenimiento preventivo y correctivo en sistemas eléctricos.

Características técnicas

• Marca: UNI-T / Megger

• Modelo: UT513A

• Tipo de instrumento: Medidor de resistencia de aislamiento digital (megóhmetro)

• Voltajes de prueba DC: 500 V, 1000 V, 2500 V, 5000 V seleccionables

• Rango de resistencia de aislamiento:

  • 500 V: 0.5 MΩ – 20 GΩ

  • 1000 V: 1 MΩ – 40 GΩ

  • 2500 V: 2.5 MΩ – 100 GΩ

  • 5000 V: 5 MΩ – 1000 GΩ ±(3 %+5)

• Corriente de cortocircuito: > 3 mA

• Medición de voltaje DC: hasta 600 V ±(2 %+3)

• Medición de voltaje AC: hasta 600 V ±(2 %+3)

• Baja resistencia: 0.1 Ω – 999.9 Ω (continuidad)

• Pantalla: LCD con retroiluminación, hasta 9999 cuentas

• Gráfico: Barra analógica de 30 segmentos

• Funciones adicionales:

  • PI (Índice de Polarización)

  • DAR (Relación de Absorción Dieléctrica)

  • Medición comparativa PASS/FAIL

  • Medición continua

  • Apagado automático

  • Almacenamiento de hasta 18 mediciones

  • Interfaz USB para PC

  • Indicadores de sobre-rango y alto voltaje

• Normas de seguridad: Cumple IEC 61557-1:2007 & IEC 61557-2:2007

• Alimentación: 8 × 1.5 V pilas LR14 (C)

• Dimensiones: ~202 × 155 × 94 mm

• Peso: ~2 kg

• Accesorios incluidos: Test leads con pinzas alligator, cable USB, adaptador de corriente, manual y estuche de transporte

Usos y aplicaciones reales

• Pruebas de aislamiento en cables y conductores eléctricos

• Mantenimiento preventivo y diagnóstico en motores, generadores y transformadores

• Verificación de tableros, paneles y sistemas de distribución

• Evaluación de calidad de aislamiento en instalaciones industriales, comerciales o residenciales

• Análisis de PI y DAR para detectar degradación del aislamiento con el tiempo

• Soporte de mantenimiento en instalaciones de media y alta tensión

Consideraciones importantes

• Este equipo funciona con sistemas desenergizados; siempre desconecta y descarga el circuito antes de medir aislamiento.

• Utiliza cables de prueba y accesorios adecuados para altos voltajes y sigue las normas de seguridad eléctrica durante las pruebas.

• La función de descarga automática ayuda a proteger al usuario al finalizar cada medición.
