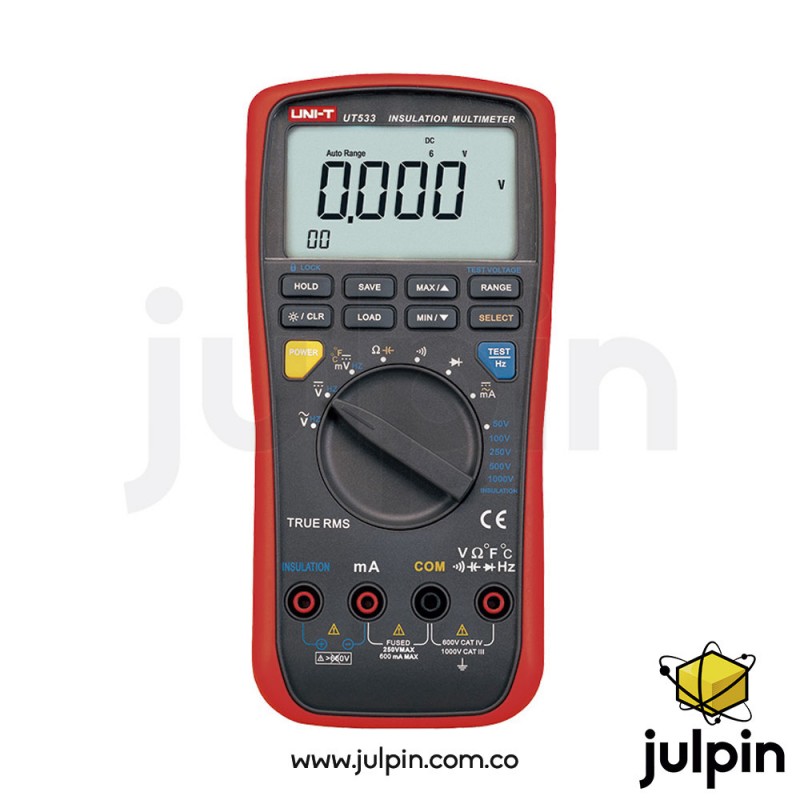

Megóhmetro UNI‑T UT533 – Medidor de Aislamiento y Multímetro Digital

Descripción

El Megóhmetro UNI-T UT533 es un instrumento portátil que combina las funciones de un medidor de resistencia de aislamiento (megger) con las de un multímetro digital True RMS. Con múltiples modos de medición y rangos amplios, permite evaluar de forma precisa no solo el aislamiento de cables y componentes eléctricos, sino también parámetros como voltaje AC/DC, corriente AC/DC, resistencia, capacitancia, frecuencia y temperatura, todo desde una sola herramienta.

Este equipo es ideal para técnicos e ingenieros que realizan mantenimiento preventivo, diagnóstico de instalaciones eléctricas, pruebas de seguridad en motores, transformadores y tableros, y para quienes necesitan evaluar condiciones de aislamiento y parámetros eléctricos en sistemas industriales o residenciales.

Características técnicas

• Marca: UNI-T

• Modelo: UT533

• Tipo de instrumento: Megóhmetro digital + Multímetro True RMS

• Resistencia de aislamiento:

  • 0.1 MΩ – 2 GΩ en rangos de prueba 50 V / 100 V / 250 V / 500 V / 1000 V DC (dependiendo del voltaje aplicado)

• Precisión de aislamiento: ±3 % (rango típico)

• Medición de voltaje DC: 6 mV – 1000 V con ±(0.3 %+4)

• Medición de voltaje AC: 6 V – 1000 V con ±(2 %+3)

• Corriente DC: 60 mA / 600 mA ±(1 %+2)

• Corriente AC: 60 mA / 600 mA ±(1.5 %+2)

• Resistencia: 600 Ω – 40 MΩ ±(0.9 %+2)

• Capacitancia: 10 nF – 100 µF ±(3 %+5)

• Frecuencia: 60 Hz – 1 MHz ±(0.1 %+3)

• Temperatura: –40 °C – 537 °C ±(1 %+10)

• Pantalla: LCD retroiluminada (≈81 × 46 mm) con lectura de hasta 5999 cuentas

• Funciones adicionales: Auto rango, retención de datos (Data Hold), MAX/MIN, visualización dual, apagado automático, indicación de batería baja

• Categorías de seguridad: CAT III 1000 V / CAT IV 600 V

• Alimentación: 6 x 1.5 V LR6 (pilas)

• Dimensiones: ~97 × 203 × 46 mm

• Peso: ~0.5 kg

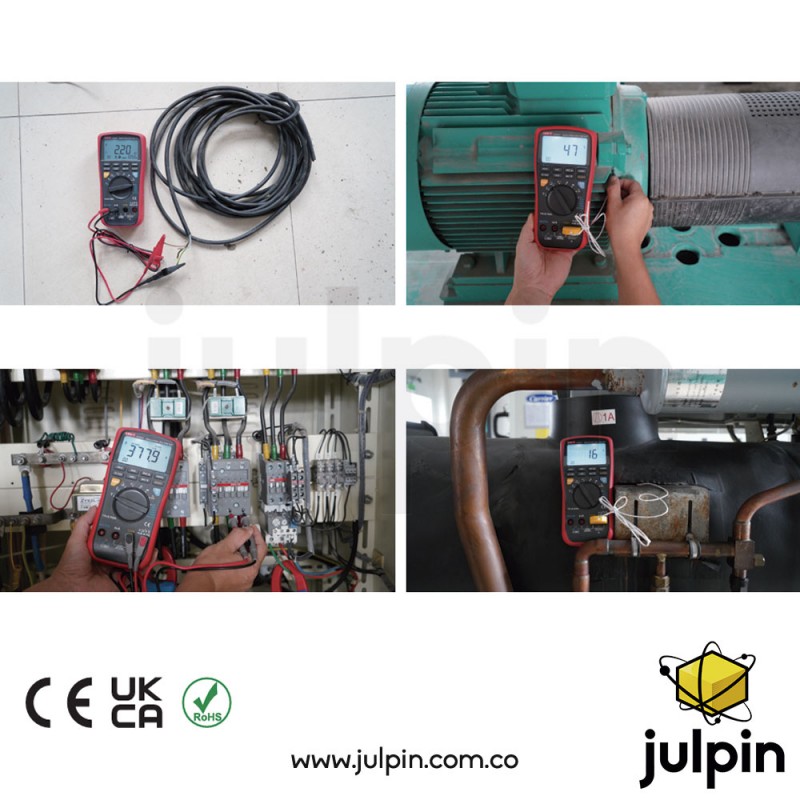

Usos y aplicaciones reales

• Prueba de resistencia de aislamiento en cables, motores y transformadores

• Verificación de seguridad eléctrica en instalaciones residenciales e industriales

• Medición de voltaje y corriente AC/DC en paneles y equipos

• Diagnóstico de circuitos eléctricos y electrónicos

• Mantenimiento preventivo y control de calidad

• Medición de temperatura con sonda dedicada

• Talleres técnicos y laboratorios de electricidad

Consideraciones importantes

• Antes de medir el aislamiento, asegúrate de que el circuito esté desenergizado y con cargas desconectadas para evitar daños o lecturas erróneas.

• Este instrumento integra múltiples funciones, por lo que puede requerir familiarizarse con su menú y modos de medición para obtener resultados precisos.

• Las mediciones de aislamiento con voltajes de prueba altos deben efectuarse con cables de prueba y puntas adecuados para seguridad.
