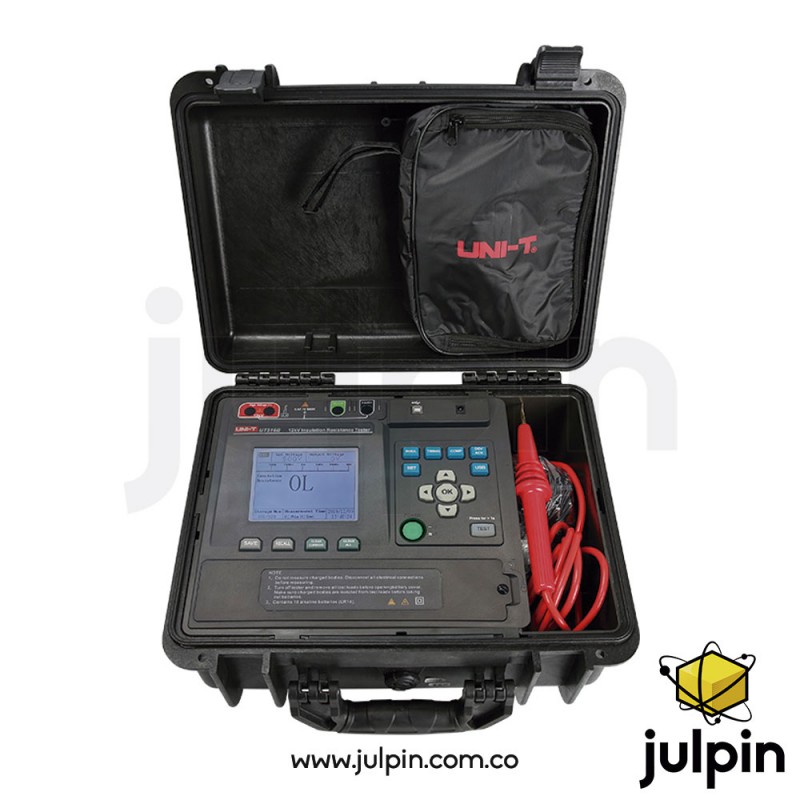

Megger UT-516B — Medidor de Resistencia de Aislamiento Digital

Descripción

El Megger UT-516B es un megóhmetro digital de alto voltaje diseñado para medir con precisión la resistencia de aislamiento en cables, motores, generadores, transformadores y otros equipos eléctricos de potencia. Ofrece seis rangos de voltaje de prueba: 500 V, 1000 V, 2500 V, 5000 V, 10 000 V y 12 000 V, con ajuste fino de voltaje en incrementos del 10 % (excepto en 12 000 V), lo que permite adaptar la prueba a las condiciones de cada instalación.

Este medidor no solo realiza mediciones de resistencia de aislamiento, sino que también mide tensión AC y DC. Incluye almacenamiento de datos (hasta 999 lecturas), retroiluminación LCD, transferencia de datos a PC vía USB, y funciones de medición PI y DAR, lo que lo convierte en una herramienta esencial para diagnóstico, mantenimiento preventivo y pruebas en sistemas de energía eléctrica.

Características técnicas

• Marca: UNI-T / Megger

• Modelo: UT-516B

• Tipo de instrumento: Medidor digital de resistencia de aislamiento / Megóhmetro

• Voltajes de prueba disponibles: 500 V, 1000 V, 2500 V, 5000 V, 10 000 V y 12 000 V (con ajuste fino de ±10 %)

• Rangos de resistencia de aislamiento:

  • 500 V: 0.50 MΩ – 49.9 GΩ ±(5%+5) (según sub-rango)

  • 1000 V: 1.00 MΩ – 99.9 GΩ ±(15%+10)

  • 2500 V: 2.50 MΩ – 249 GΩ ±(15%+10)

  • 5000 V: 5.00 MΩ – 499 GΩ ±(15%+20)

  • 10 000 V: 10.0 MΩ – 999 GΩ ±(20%+20)

  • 12 000 V: 12.0 MΩ – 999 GΩ ±(20%+20)
    (Notas: valores “para referencia” en rangos muy altos no siempre considerados en precisión garantizada). meters.uni-trend.com

• Medición de voltaje DC: 30 V – 1000 V ±(3%+5)

• Medición de voltaje AC: 30 V – 750 V (50 – 60 Hz) ±(3%+5)

• Pantalla: LCD retroiluminada de hasta 9999 cuentas

• Funciones avanzadas:

  • Índice de polarización (PI)

  • Relación de absorción dieléctrica (DAR)

  • Alarma de sobre-rango

  • Medición comparativa

  • Selección de tiempo de medición

• Almacenamiento de datos: Hasta 999 conjuntos

• Transferencia de datos: USB para PC (software incluido)

• Alimentación: Pilas alcalinas (LR14 × 10) y/o adaptador de corriente

• Color: Rojo y gris

• Peso aproximado: ~6.6 kg

• Dimensiones: ~410 × 342 × 204 mm

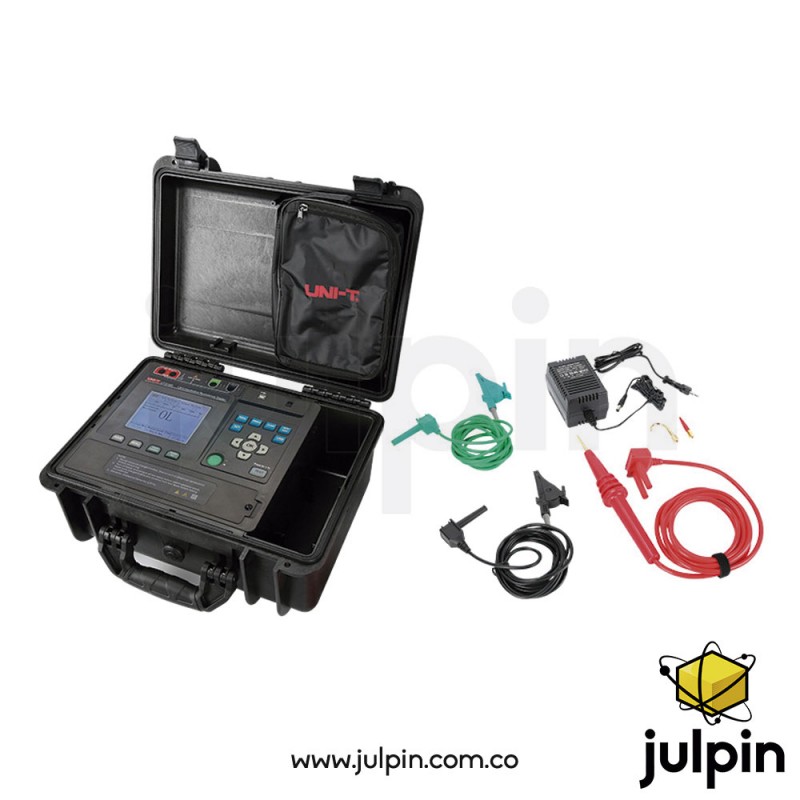

• Accesorios modelo estándar: Cables de prueba (rojo/negro/verde), cable USB, adaptador de corriente, manual de usuario.

Usos y aplicaciones reales

• Medición de resistencia de aislamiento en cables eléctricos y equipos de potencia

• Mantenimiento preventivo y diagnóstico de motores, generadores, transformadores e instalaciones industriales

• Pruebas de aislamiento en sistemas de suministro de energía

• Verificación de seguridad eléctrica en equipos de campo y redes de distribución

• Registro, análisis y comparación de datos de aislamiento para informes técnicos

Consideraciones importantes

• Debido a los altos voltajes de prueba (hasta 12 000 V), siempre sigue las normas de seguridad eléctrica y usa prendas y herramientas apropiadas.

• Antes de cada prueba, asegúrate de que el equipo bajo prueba esté desconectado de cargas y fuentes de energía.

• El almacenamiento y transferencia de datos a PC facilitan la organización, análisis y reporte de resultados, especialmente en tareas profesionales de mantenimiento.
