Megger UT‑513B

Descripción

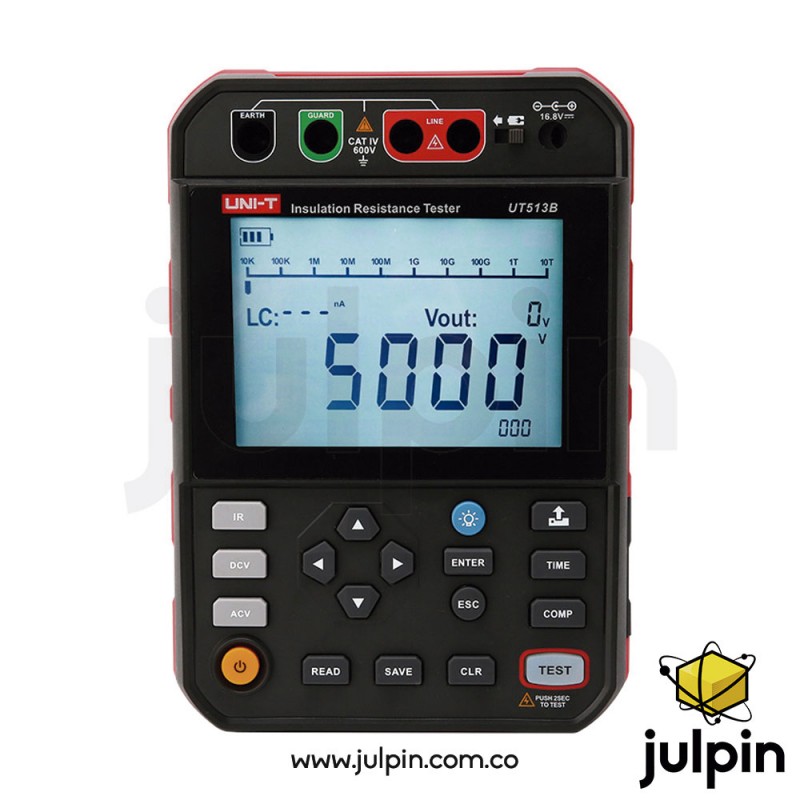

El Megger UT513B es un medidor avanzado de resistencia de aislamiento (megóhmetro) diseñado para evaluar la integridad del aislamiento eléctrico en cables, motores, transformadores, tableros y otros equipos energizados o desenergizados. Ofrece 5 rangos de voltaje de prueba (250 V, 500 V, 1000 V, 2500 V y 5000 V) con ajuste fino en pasos del 10 % para perfilar la respuesta del aislamiento a distintos niveles de energía aplicada.

Gracias a su amplia gama de medición —hasta 2 teraohmios (TΩ)— y funciones avanzadas como Índice de Polarización (PI) y Relación de Absorción Dieléctrica (DAR), el UT513B permite detectar degradación del aislamiento, humedad o contaminación que no siempre es evidente mediante lecturas de resistencia simples. Su pantalla dot-matrix facilita visualizar datos y alarmas, mientras que la memoria interna de hasta 999 pruebas y la conectividad USB permiten almacenar y exportar datos para análisis posteriores.

El equipo se alimenta con una batería recargable de 14.8 V y 5200 mAh, lo que proporciona autonomía prolongada en sesiones de prueba. La función de descarga automática y la advertencia de alta tensión garantizan seguridad para el operador tras completar cada medición.

Características técnicas

• Marca: UNI-T (Megger)

• Modelo: UT513B

• Tipo de instrumento: Medidor de resistencia de aislamiento digital (megóhmetro)

• Rangos de voltaje de prueba: 250 V, 500 V, 1000 V, 2500 V, 5000 V (configurables en pasos de ~10 %)

• Rango de resistencia de aislamiento:

  • 0.25 MΩ – 2.00 TΩ con ±(5 % + 5) en rangos típicos

• Corriente de cortocircuito de salida: ~3.5 mA

• Funciones de medición avanzadas:

  • Polarización Index (PI) – evaluación de salud del aislamiento

  • Dielectric Absorption Ratio (DAR) – evaluación de absorción dieléctrica

  • Prueba con cronómetro interno

  • Función de comparación PASS/FAIL

• Visualización y almacenamiento:

  • Pantalla dot matrix LCD

  • Memoria interna para 999 grupos de datos

• Monitor de voltaje externo: sí, con advertencia si >36 V

• Salida de tensión residual: descarga automática al finalizar la prueba

• Funciones adicionales: alarma visual de alta tensión, visualización de corriente de fuga durante prueba

• Medición de voltaje:

  • DC: 30 V – 1000 V (±3 %+5)

  • AC: 30 V – 750 V (±3 %+5)

• Fuente de alimentación: batería rechargeable 14.8 V, 5200 mAh

• Dimensiones aprox.: 238 × 166 × 90.5 mm

• Peso aprox.: ~1.8 kg (con batería)

• Clasificación de seguridad: CAT IV 600 V

• Conectividad: USB para transferencia de datos

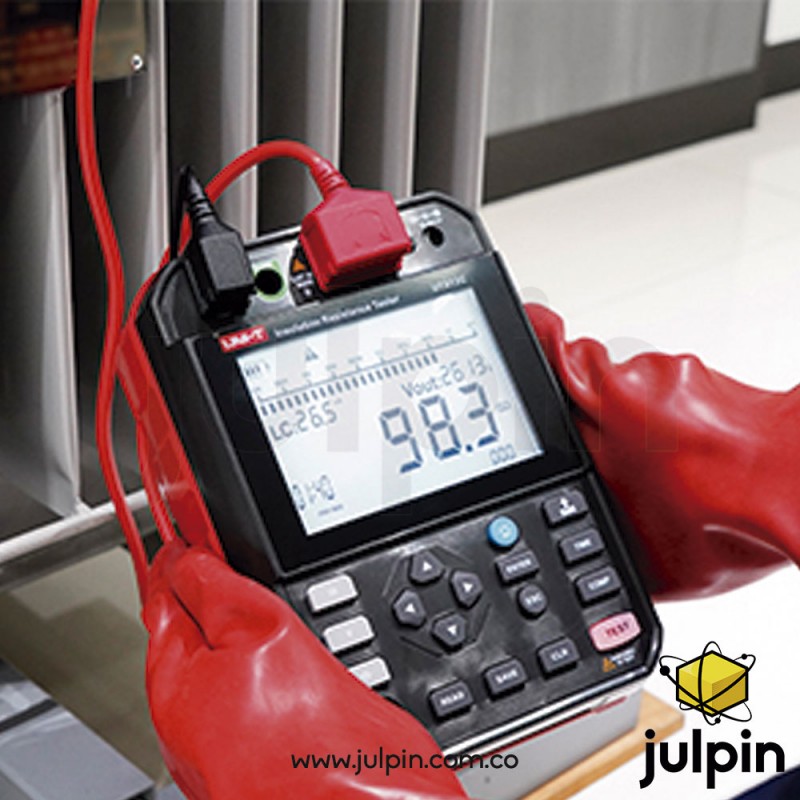

Usos y aplicaciones reales

• Pruebas de aislamiento en cables de media y alta tensión

• Mantenimiento preventivo y análisis de motores y generadores eléctricos

• Verificación de tableros eléctricos y paneles de distribución

• Inspecciones industriales en sistemas energéticos

• Registro y análisis detallado de pruebas de aislamiento en instalaciones críticas

• Evaluación de aislamiento en transformadores, interruptores y equipos de potencia

(Ideal para uso en instalaciones industriales, eléctricas comerciales y mantenimiento de equipos de potencia.)

Consideraciones importantes

• Nunca pruebes aislamiento en equipos energizados; siempre desconecta y descarga antes de medir.

• La medición a voltajes altos puede implicar riesgos; sigue normas de seguridad y usa protección personal adecuada.

• La función de descarga automática protege al operador, pero siempre verifica que no quede tensión residual antes de manipular.
