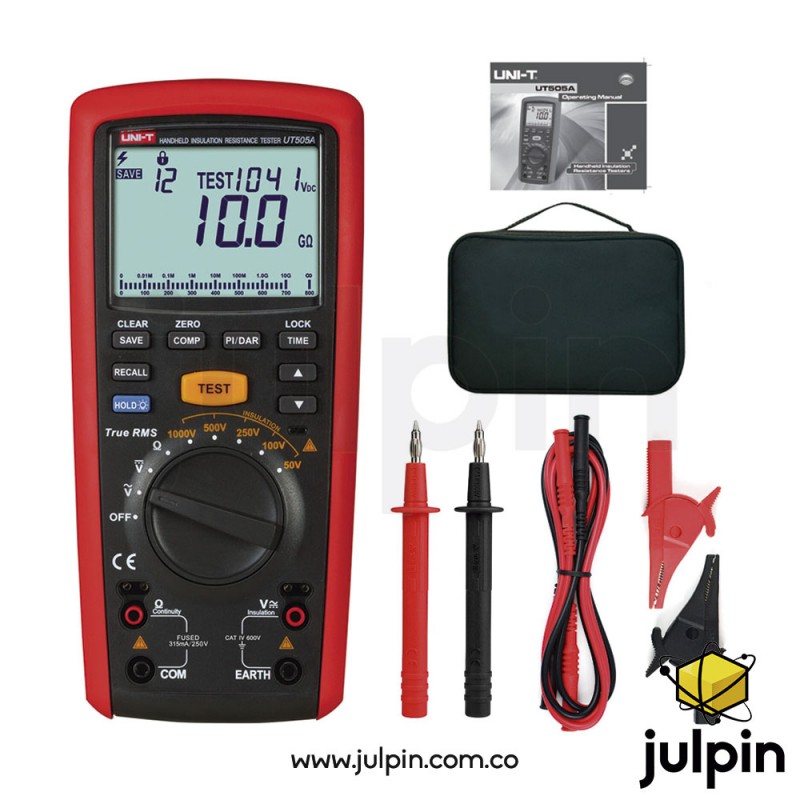

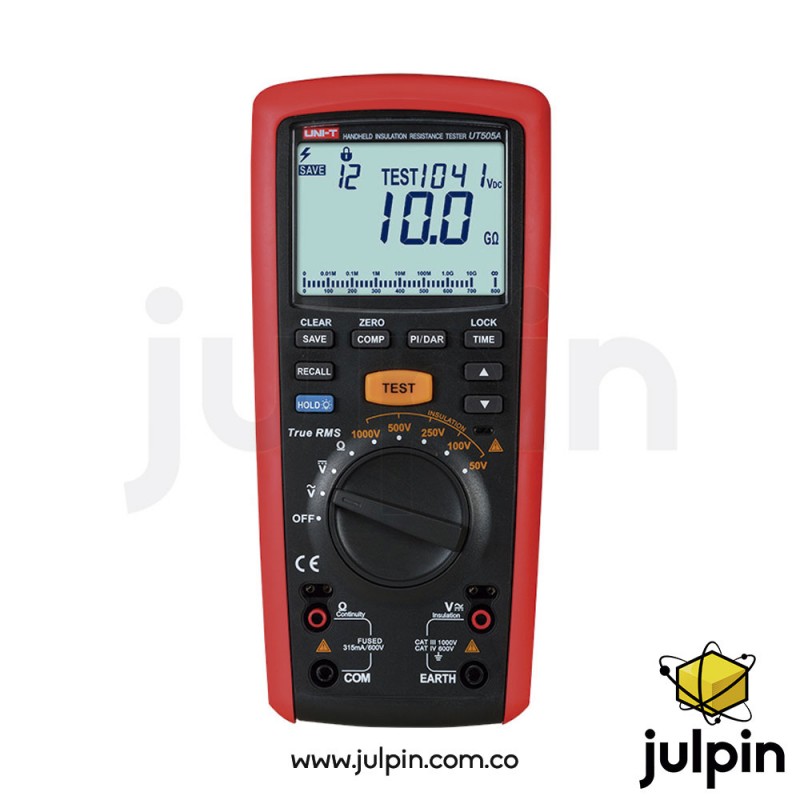

Medidor portátil de resistencia de aislamiento UNI-T UT505A

Descripción

El medidor de aislamiento UT505A de UNI-T (Megger) es un instrumento manual portátil diseñado para medir con precisión la resistencia de aislamiento en cables, motores, transformadores, tableros y equipos eléctricos. Mediante voltajes de prueba ajustables —50 V, 100 V, 250 V, 500 V y 1000 V— permite evaluar diversas condiciones de aislamiento con un rango de medición que va desde 0.01 MΩ hasta 20 GΩ según la tensión aplicada.

Además de la medición de aislamiento, este medidor incluye funciones clave para mantenimiento y diagnóstico, como DAR (Dielectric Absorption Ratio) y PI (Polarization Index) para identificar deterioros del aislamiento con el tiempo, modo de comparación PASS/FAIL, medición de resistencia baja, medición de voltaje AC/DC y 99 grupos de almacenamiento de datos. Su pantalla LCD retroiluminada y su barra analógica facilitada con gráfico analógico simplifican la lectura en campo incluso con poca luz.

El UT505A cumple con estándares de seguridad y medición internacional, incluyendo IEC 61557 (partes 1, 2 y 4), y es ideal para técnicos eléctricos, mantenimiento preventivo, verificación de instalaciones y pruebas de calidad en entornos industriales, comerciales o residenciales.

Características técnicas

• Voltajes de prueba seleccionables:
  • 50 V
  • 100 V
  • 250 V
  • 500 V
  • 1000 V
• Resistencia de aislamiento:

• Con 50 V: 0.01 MΩ – 50 MΩ ±(3%+5)

• Con 100 V: 0.01 MΩ – 100 MΩ ±(3%+5)

• Con 250 V: 0.01 MΩ – 200 MΩ ±(1.5%+5)

• Con 500 V: 0.01 MΩ – 500 MΩ ±(1.5%+5)

• Con 1000 V: 0.1 MΩ – 2000 MΩ ±(1.5%+5), 2 GΩ – 9.9 GΩ ±(10%+3), 10 GΩ – 20 GΩ ±(20%+10)

• Corriente de carga: 1 mA en todos los voltajes de prueba (0%~10%)
  Corriente de cortocircuito: < 2 mA
• Medición de baja resistencia: 0.01 Ω – 20 kΩ ±(1.5%+3)
  Voltaje DC: hasta 600 V ±(2%+3)
  Voltaje AC: hasta 600 V ±(2%+3)
• Pantalla: LCD retroiluminada con capacidad de 6000 cuentas y gráfico de barra analógico
• Funciones especiales:
  ✔ DAR (Dielectric Absorption Ratio)
  ✔ PI (Polarization Index)
  ✔ Temporizador
  ✔ Modo de comparación (PASS/FAIL)
  ✔ Led de alta tensión y alarma sonora
  ✔ Auto descarga después de la medición
  ✔ Retención de datos (Data Hold)
  ✔ Auto rango / True RMS
• Memoria de datos: Hasta 99 grupos
  Alimentación: 6 × 1.5 V baterías LR6 (AA)
  Dimensiones: ~103 × 225 × 59 mm
  Peso: ~630 g
  Seguridad: CAT III 1000 V / CAT IV 600 V, cumplimiento IEC 61557-1/2/4

Usos y aplicaciones reales

• Pruebas de resistencia de aislamiento en cables y conductores

• Mantenimiento preventivo y diagnóstico de motores, generadores y transformadores

• Verificación y certificación eléctrica en instalaciones residenciales, comerciales e industriales

• Evaluación de absorción dieléctrica y polarización (DAR/PI) para detectar degradación del aislamiento

• Inspección de tableros, interruptores y paneles de distribución

• Control de calidad y pruebas de producción en equipos eléctricos

Consideraciones importantes

• Siempre trabaja con los equipos desenergizados y asegúrate de descargar el circuito antes de medir aislamiento.

• Aunque este instrumento mide voltaje AC/DC hasta 600 V, la prueba de aislamiento se realiza sin energía de servicio para garantizar seguridad.

• Para obtener lecturas precisas en rangos altos, evita interferencias y sigue las recomendaciones de conexión del fabricante.
