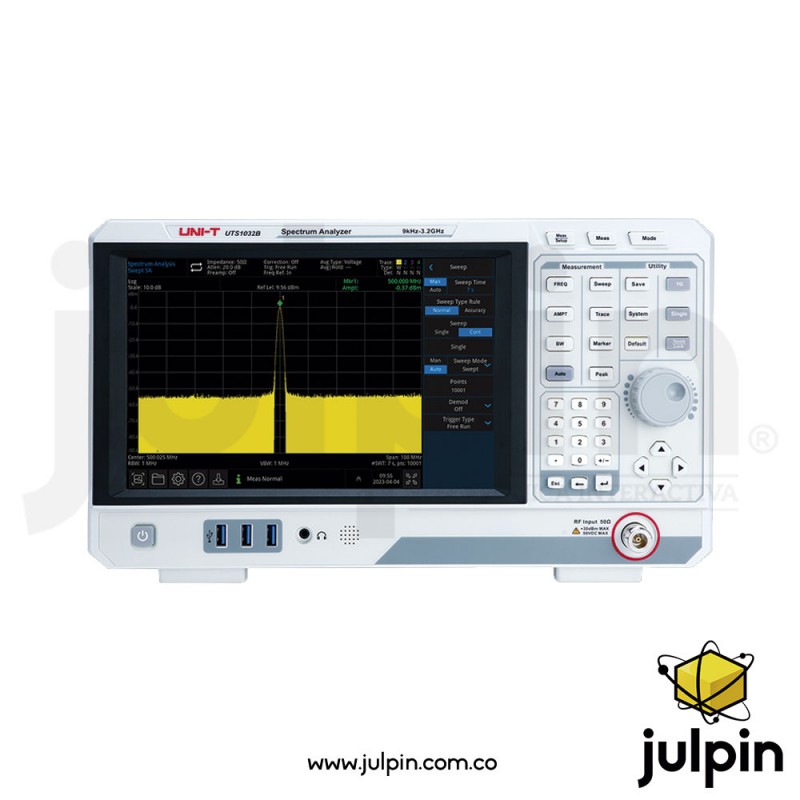

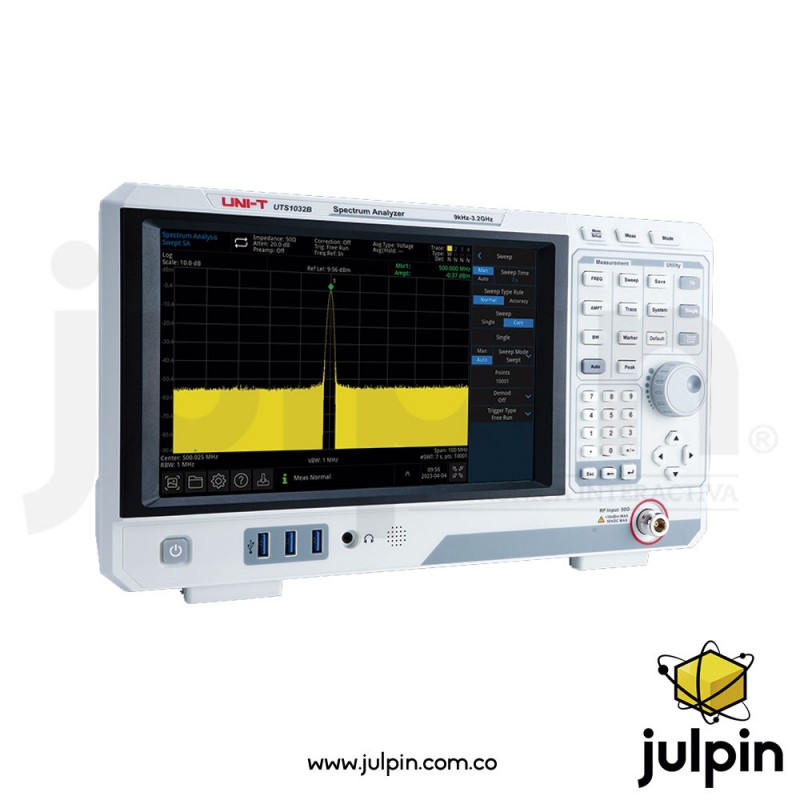

Analizador de espectro UTS1032B

DESCRIPCIÓN:

El UNI-T UTS1032B es un analizador de espectro de banco perteneciente a la serie UTS1000B, diseñado para el análisis de señales en aplicaciones de radiofrecuencia (RF), telecomunicaciones y pruebas EMI. Según la documentación oficial, este equipo ofrece un amplio rango de medición desde 9 kHz hasta 3.2 GHz, permitiendo analizar tanto señales de baja frecuencia como aplicaciones avanzadas en microondas y comunicaciones inalámbricas.

El instrumento destaca por su alta sensibilidad, con un nivel de ruido promedio (DANL) de hasta −161 dBm/Hz, lo que permite detectar señales muy débiles con precisión. Además, incorpora 10,001 puntos de barrido, facilitando un análisis detallado del espectro.

Cuenta con una pantalla táctil capacitiva de 10.1 pulgadas, interfaz moderna y múltiples opciones de conectividad (USB, LAN, HDMI), lo que lo convierte en una herramienta adecuada para entornos de laboratorio, investigación, producción y educación técnica avanzada.

Características técnicas

• Marca / Modelo: UNI-T UTS1032B
• Tipo: Analizador de espectro de banco (swept spectrum analyzer)
• Serie: UTS1000B

Parámetros RF principales

• Rango de frecuencia: 9 kHz – 3.2 GHz
• RBW (ancho de banda de resolución): 1 Hz – 1 MHz
• DANL (nivel de ruido): ≈ −161 dBm/Hz (típico)
• Ruido de fase: −98 dBc/Hz @ 10 kHz
• Precisión de amplitud: < 0.7 dB
• Puntos de barrido: 10,001 puntos

Funciones de análisis

• Visualización de espectro en tiempo real
• Detección de señales débiles (alta sensibilidad)
• Análisis de interferencias RF
• Funciones de medición avanzadas (con kits opcionales)
• 4 trazas simultáneas para comparación de señales

Pantalla y operación

• Pantalla: TFT LCD capacitiva
• Tamaño: 10.1 pulgadas
• Resolución: 1280 × 800 (HD)
• Control: Pantalla táctil + controles físicos

Conectividad e interfaces

• RF Input: Tipo N, 50 Ω
• USB Host / Device
• LAN (RJ-45)
• HDMI (salida de video)
• Entrada trigger externo / referencia externa
• Compatibilidad SCPI (control remoto)

Funciones NO incluidas en este modelo

• ❌ No incluye generador de seguimiento (Tracking Generator)
  (Disponible en versión UTS1032T)

Características físicas

• Dimensiones: aprox. 38.1 × 22.8 × 12.7 cm
• Peso: ≈ 4.5 kg

Accesorios incluidos

• Cable de alimentación
• Cable USB
• Manual
• Certificado/calibración (según proveedor)

Usos y aplicaciones reales

• Análisis de señales RF en telecomunicaciones
• Diagnóstico de interferencias electromagnéticas (EMI)
• Desarrollo y pruebas de dispositivos inalámbricos
• Investigación y laboratorio electrónico
• Educación en RF y microondas
• Control de calidad en manufactura electrónica

Consideraciones importantes (oficiales)

• Este modelo no incluye tracking generator, por lo que no realiza análisis de redes (S-parameters).
• Diseñado como equipo de banco, no es portátil.
• Su rango de 3.2 GHz lo hace ideal para RF general, pero limitado frente a equipos de gama más alta (>6 GHz).
• Funciones avanzadas (EMI, demodulación, etc.) pueden requerir módulos opcionales.
