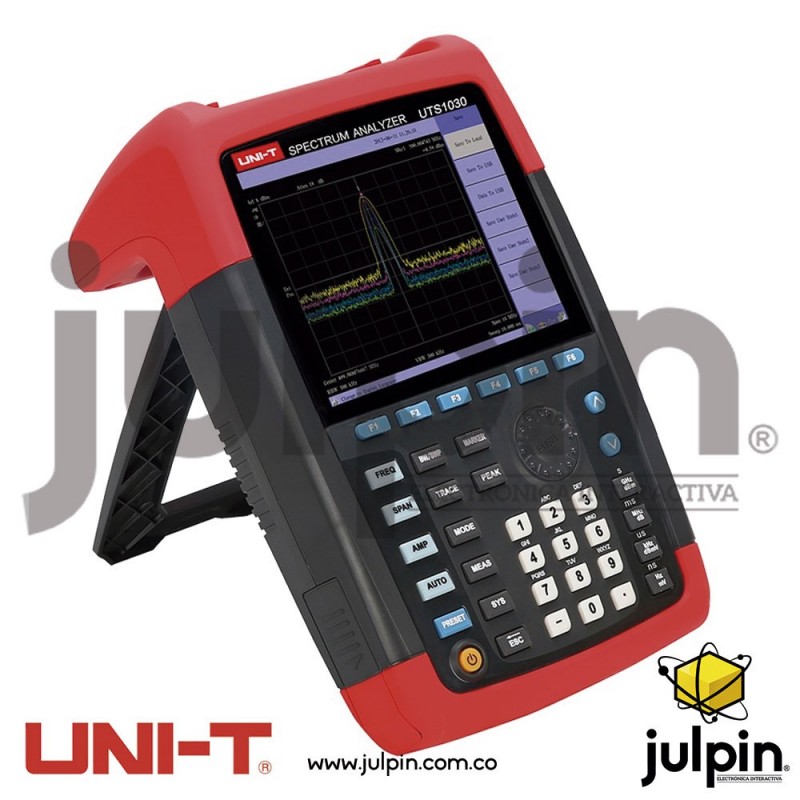

Analizador de espectro marca UNI-T. Serie UTS1030

Cantidad

Comprar por WhatsApp

DESCRIPCIÓN:

El analizador de espectro de mano o portátil  serie UTS1030 de UNI-T en un productos de alta calidad que ademas de tener toda la operación y funcionalidad de un analizador de mesa, también permite un diseño ligero y de fácil transporte. Tiene un rango de frecuencias de 9kHz a 3.6GHz y una precisión de amplitud de ± 1.5dB.

CANAL

CARACTERÍSTICAS:

Especificaciones

UTS1030

Analizador de espectro

Rango

9kHz~3.6GHz

Resolución

1Hz

presición

±(Frequency Marker Readout*Frequency Reference Accuracy +1%*Span +10%*RBW+0.5*[Span/(Sweep Points-1)]+1Hz)

Internal Reference (10MHz)

Aging Rate <1ppm/year
Stability Over Temperature  <0.5ppm(15℃ ~ 35℃)

Resolution Bandwidth (RBW)

Rango

10Hz~3MHz, Customized down to: 1Hz~10Hz

Electability (60dB/3dB)

RBW≤500kHz; <5:1 Typical (Digital implementation, next to Gaussian shape);
<5% Typical

Accuracy

RBW≤500kHz; <5% Typical

Video Bandwidth

10Hz~3MHz

Average Noise Level (1Hz RBW, 0dB RF Attenuator)

Preamplifier Off

100kHz~1MHz: <-100dBm-3×(f/100kHz)dB

1MHz~10MHz: <-130dBm
10MHz~1GHz: <-135dBm
1GHz~3.6GHz: <-130dBm

Preamplifier On

100kHz~1MHz: <-120dBm-3×(f/100kHz)dB

1MHz~10MHz: <-150dBm
10MHz~1GHz: <-155dBm
1GHz~3.6GHz: <-148dBm

Phase Noisefc=500MHz

Offset 30kHz

-90dBc/Hz

Offset 100kHz

-100dBc/Hz

Offset 1MHz

-110dBc/Hz

Sweep Time

Span (100Hz≤SPAN≤3.6GHz)

10ms to 3000s

Zero Span

1ms to 3000s

Sweep Modes

Continuous, Single

Trigger

Trigger Source

AUTO, Video, EXT

Offset 100kHz

5V TTL Level (Typical)

Frequency Counter

Resolution

1Hz, 10Hz, 100Hz, 1kHz

Uncertainty

Frequency Readout x Frequency Reference Progress + Counter Resolution

Amplitude Accuracy (20~30)

Overall Amplitude Accuracy (90%)

±1.5dB
Input Signal Range: -50dBm ~ 0dBm

Amplitude

Max. Safe Input Level

Average Continuous Power: +27dBm

Max. Input DC Voltage

50Vdc

Input Attenuator Range

0~39dB, in 3dB step

1dB Compression

+7dBm

Internal Memory

128MB

Residual Response

Third-Order Intercept (TOI)

>30MHz: ﹢13dBm

Second Harmonic Intercept (SHI)

+30dBm

Input Related Spurious

<-60dBm

Residual Response

<-85dBm

Tracking Generator (Optional)

Frequency Range

100kHz to 1.5GHz

Output Power

-30dBm ~ 0dBm, in 1dB step

Output Flatness

±3dB

Entrada/Salida

RF Input

N Type, Female (50Ω)

USB

USB Host, USB Device

LAN

10/100 Base-T, RJ-45 Connector

AM/FM Demodulation

Headset

Referencia entrada/salida

10MHz, BNC Female, Input: 0dBm ~ +10dBm; Output: 0dBm±2dB

Características generales

Voltaje de funcionamiento

Li-ion Battery: 7.4V 6600mAh;
DC Adapter: 100~240VAC 50/60Hz 1.5A

Pantalla

6.5 inches TFT LCD, VGA (640×480)

Color del producto

Red and grey

Peso neto del producto

3.0kg

Tamaño del producto (W×H×D)

182mm × 288mm ×142mm

Accesorios estandar

DC Adapter, N/SMA Convertor, N/BNC Convertor, RF Cable, Antenna

Partes dentro de la caja

Gift Box, English Manual

Cantidad de productos por caja

1pcs

Medidas estandar de la caja (L×W×H)

400mm × 280mm × 220mm

Peso estandar en la caja.

3.9kg

RESUMEN:

  • 3.6GHz Analizador de espectro.
  • Rango: 9kHz - 3.6GHz.
  • Resolución 1Hz.
  • Resolución ancho de banda (RBW): 5Hz - 3MHz.
  • Nivel medio de ruido: 1Hz RBW, 0dB RF atenuador).
  • Fase de ruido: fc=500MHz.
  • Tiempo de barrido: 1ms - 3000s.
  • Disparo: Auto, Video, EXT.
  • Contador de frecuencia: 1Hz, 10Hz, 100Hz, 1kHz.
  • Entrada RF.
  • Puertos: USB, LAN
