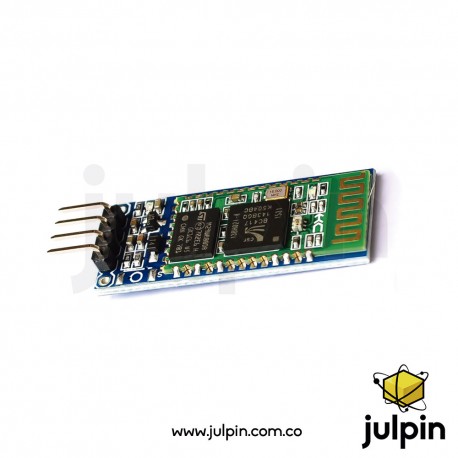

Bluetooth HC-06

DESCRIPCIÓN

Se trata de un módulo de conexión Bluetooth del modo HC-06 (cuatro pines). Los terminales de la interfaz del módulo incluyen VCC, GND, TXD, RXD.

Posee un led que indica el estado de la conexión Bluetooth, Cuando la luz indicadora de la conectividad Bluetooth es intermitente, indica que el módulo está encendido con el puerto abierto y visible a los dispositivos. Posee un nivel de interfaz de 3.3V que se puede conectar directamente a los diferentes SCM (51, AVR, PIC, ARM, MSP430, etc.), el 5V MCU también se puede conectar directamente.

En este bluetooth HC-06 la compatibilidad con la conexión Bluetooth no está establecida por el comando AT, Usted puede definir la velocidad en baudios, el nombre, clave de acceso y establecer los parámetros se guardan después.

Este módulo es ampliamente utilizado en proyectos educativos y prototipado des colegios y univeridades.

CARACTERÍSTICAS

• Voltaje de entrada: 3.6VDC ~ 6VDC.
• La corriente de consumo es de menos de 30mA cuando no está emparejado.
• La corriente de consumo es de menos de 10mA cuando está emparejado.
• Alcance efectivo de 10m. (funciona a más distancia, pero la estabilidad de la conexión no se puede garantizar).
• Medidas:3.57 cm * 1.52 cm.
• Soporta los niveles estandar en baudios de 4800bps ~ 1382400bps.
