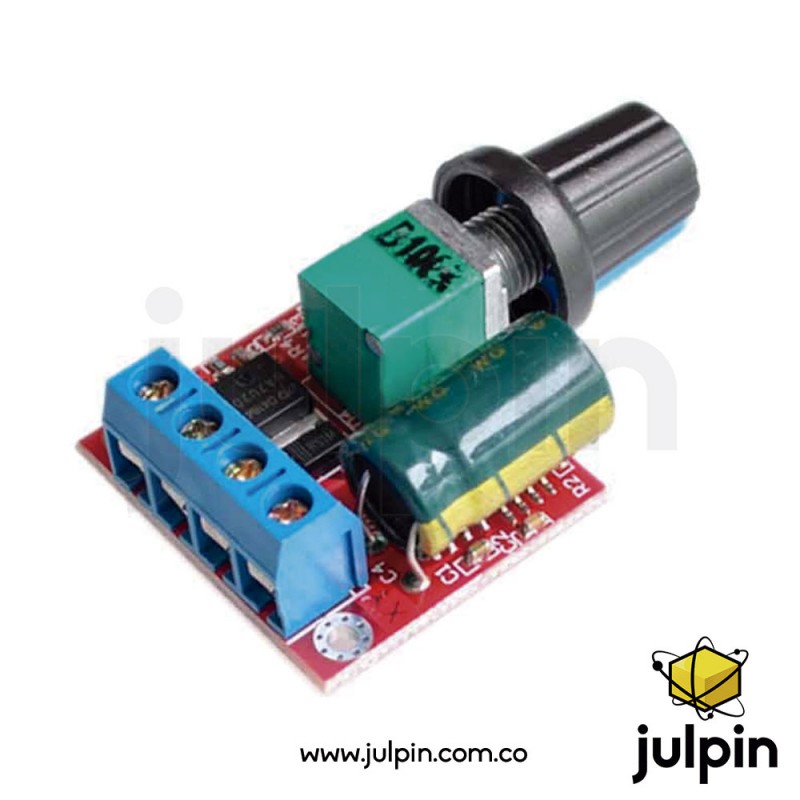

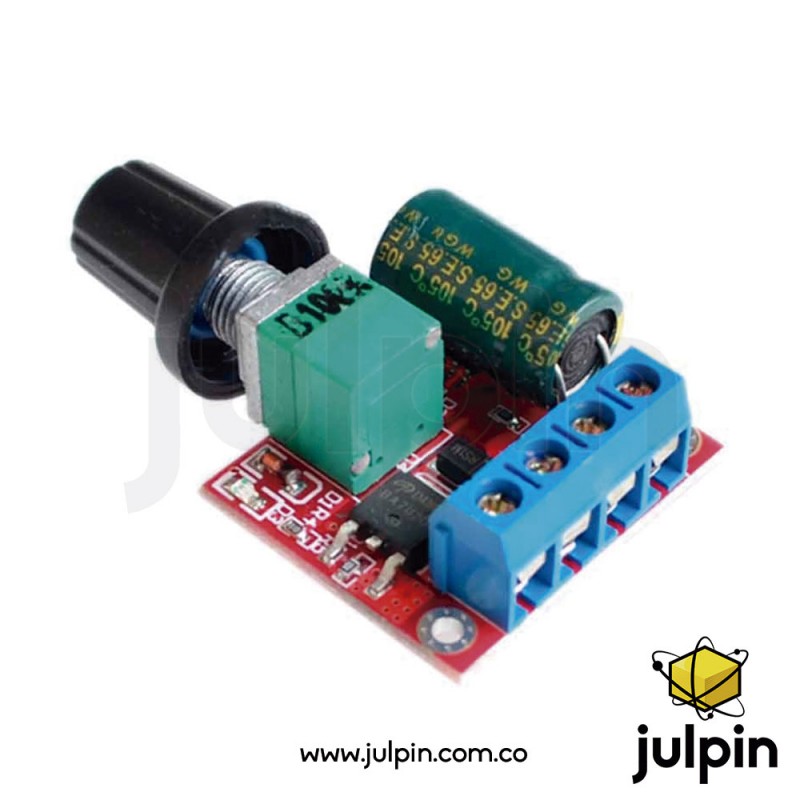

Control PWM de velocidad para motores DC

DESCRIPCIÓN:

Este módulo se trata de un control o variador PWM de la velocidad para motores DC. Este módulo, con la simple conexión, por medio de los terminales de ajuste roscado, el voltaje V+ y V-  que son la entrada de corriente a suministrar al motor entre 4.5V y 35V y luego debes conectar a M+ y M- las salidas al motor DC. Al girar la perilla del módulo, se genera una variación en la corriente inducida en el motor que va desde 0A hasta 5A, (no es un variador de voltaje) con la variación en la intensidad de la corriente, se varia la velocidad a un voltaje constante.

CARACTERÍSTICAS:

• Voltaje de funcionamiento: 4.5V DC - 35V DC.
• Corriente de salida: 0 - 5A.
• Ciclo de trabajo PWM: 1% -100%.
• Potencia de salida: 90W (máx.).
• Corriente de reposo: 7uA (en espera).
• Frecuencia PWM: 20khz.
• Tamaño: 30 mm x 26 mm x 14 mm (Sin mango)
• El control NO varia el voltaje, varia la intensidad de la corriente.
