- Nuevo
Tira x 10 módulos LED SMD 3030 con Lente 12V 1.5W Luz Blanca
YXC1315-12V-WHITE
Módulo LED SMD 3030 de 12 V y 1.5 W, con lente óptica y luz blanca, diseñado para iluminación de letras corpóreas, avisos publicitarios, cajas de luz y aplicaciones de retroiluminación. Su formato compacto facilita la instalación individual o en cadenas de módulos.
20.000 $
- Escribe tu opinión
Descripción
El 3030 SMD LED Module with Lens 12V 1.5W es un módulo de iluminación LED diseñado para proporcionar una fuente de luz compacta y de alta intensidad en aplicaciones de retroiluminación.
El módulo utiliza un LED SMD 3030 y una lente óptica que permite dirigir y distribuir la luz sobre la superficie que se desea iluminar. La configuración de 12 VDC y 1.5 W permite utilizarlo con fuentes de alimentación de baja tensión, mientras que su construcción en módulo facilita la instalación en sistemas de iluminación publicitaria.
Este tipo de módulo se utiliza principalmente para iluminar letras de publicidad, cajas de luz, avisos, señalización y elementos gráficos iluminados, donde se requiere distribuir la luz detrás de una superficie.

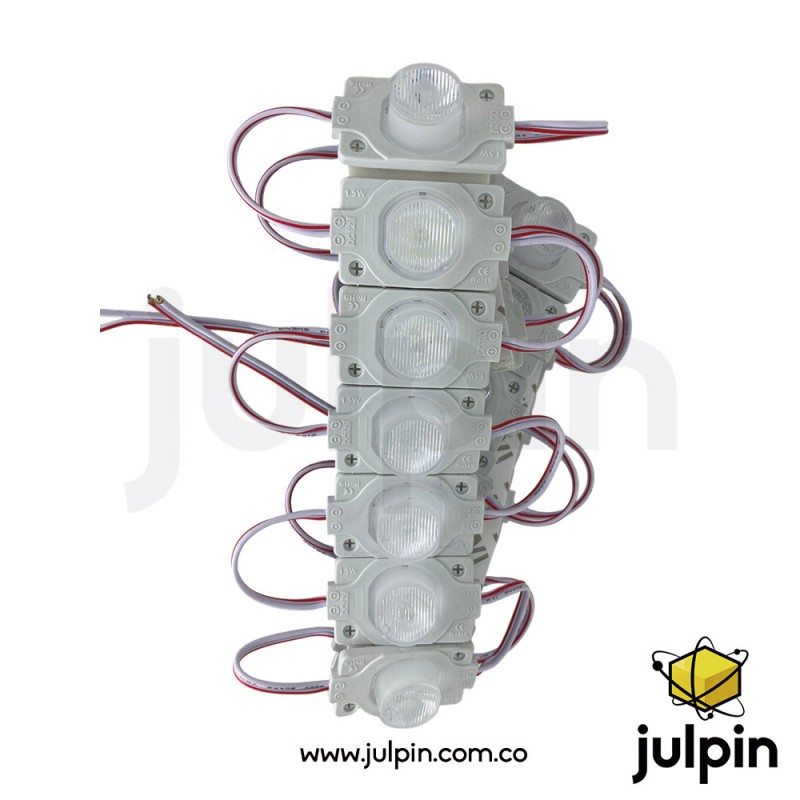

La fotografía suministrada muestra una característica importante de la unidad comercializada por JULPIN: cada módulo es una unidad individual con lente frontal, cuerpo plástico y dos conductores para alimentación, permitiendo conectar varios módulos de acuerdo con el diseño de iluminación.
Características técnicas
Fuente de luz
| Característica | Especificación |
|---|---|
| Tecnología | LED SMD |
| Tipo de LED | 3030 |
| Cantidad de LED | 1 LED por módulo |
| Color de luz | Blanco |
| Potencia | 1.5 W |
| Lente | Sí |
| Tipo de módulo | LED de inyección con lente |
Alimentación eléctrica
| Característica | Especificación |
|---|---|
| Tensión de entrada | 12 VDC |
| Potencia por módulo | 1.5 W |
| Corriente aproximada a potencia nominal | 125 mA |
| Tipo de alimentación | Corriente continua |
| Polaridad | Cableado DC polarizado |
Conexión
| Característica | Especificación |
|---|---|
| Número de conductores | 2 |
| Alimentación | DC |
| Conexión | Cable |
| Polaridad | Positiva / negativa |

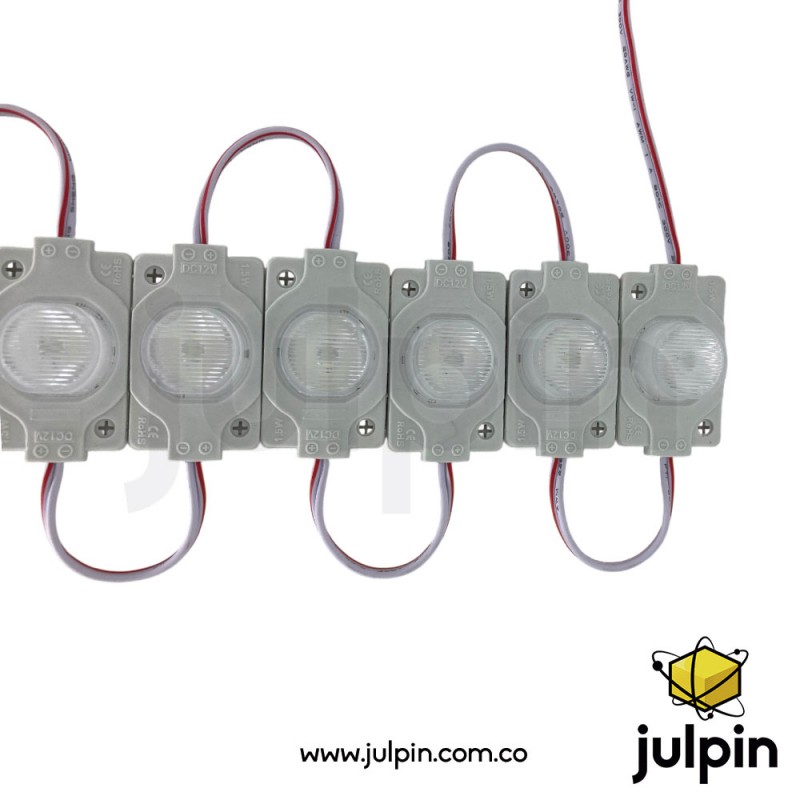

En la fotografía se observan claramente los dos conductores que salen de cada módulo.
Los módulos de esta familia están concebidos para conectarse a una fuente de 12 VDC y pueden utilizarse individualmente o formando cadenas de módulos.
Lente óptica
| Característica | Especificación |
|---|---|
| Lente | Sí |
| Función | Distribución y direccionamiento de la luz |
| Aplicación | Retroiluminación |
| Tipo | Lente integrada |
La lente es un elemento fundamental del módulo, ya que permite controlar la distribución luminosa y mejorar la cobertura sobre la superficie iluminada.
Dimensiones
| Característica | Especificación |
|---|---|
| Formato | Módulo compacto rectangular |
| Dimensión exacta de la unidad JULPIN | 45mm x 29mm |
Construcción
| Característica | Especificación |
|---|---|
| Tipo de construcción | Módulo LED encapsulado/inyección |
| Cuerpo | Plástico |
| Lente | Integrada |
| PCB | Base para LED |
| Montaje | Adhesivo o fijación mecánica, según instalación |
Características térmicas y de funcionamiento
La potencia de 1.5 W por módulo requiere considerar la disipación térmica durante la instalación.
| Característica | Especificación |
|---|---|
| Potencia individual | 1.5 W |
| Alimentación | 12 VDC |
| Disipación térmica | Requiere instalación adecuada |
| Temperatura máxima específica | No especificada para esta unidad |
Usos y aplicaciones
Los módulos LED 3030 de 12 V y 1.5 W están diseñados principalmente para aplicaciones de iluminación y retroiluminación.
Aplicaciones principales
- Letras corpóreas iluminadas.
- Avisos publicitarios.
- Cajas de luz.
- Señalización.
- Carteles luminosos.
- Retroiluminación.
- Decoración comercial.
- Exhibidores.
- Proyectos de iluminación.
- Maquetas y prototipos.
- Proyectos educativos.
Instalación
Los módulos pueden instalarse distribuidos sobre la superficie posterior del elemento que se desea iluminar.
Una configuración típica consiste en:
Fuente 12 VDC → módulos LED 3030 → distribución de los módulos detrás de la superficie iluminada.
La distribución debe realizarse buscando una separación adecuada entre módulos para evitar zonas con exceso de iluminación y zonas oscuras.
En instalaciones publicitarias, este tipo de módulos se comercializa precisamente para retroiluminar superficies de manera distribuida.
Consideraciones importantes
- El módulo debe alimentarse con 12 VDC.
- No debe conectarse directamente a 110 VAC o 220 VAC.
- La potencia especificada es 1.5 W por módulo.
- La fuente de alimentación debe dimensionarse de acuerdo con la cantidad total de módulos instalados.
- Al conectar varios módulos, debe considerarse la corriente total del sistema.
- La lente debe mantenerse limpia y libre de obstrucciones para obtener una distribución luminosa adecuada.
- La instalación debe proporcionar una disipación térmica apropiada.
Presentación
Para la ficha de producto individual de JULPIN:
| Característica | Especificación |
|---|---|
| Unidad de venta | Tira x 10 módulos LED |
| Tipo | Módulo LED SMD 3030 |
| Potencia | 1.5 W |
| Alimentación | 12 VDC |
| Color | Blanco |
| Lente | Sí |
YXC1315-12V-WHITE
