Nuevo

Medidor de Resistencia de Aislamiento Megger UT515B de 10KV y 10ΩT

Modelo UT515B

Megóhmetro profesional UNI-T UT515B con voltajes de prueba hasta 10kV, medición de resistencia de aislamiento hasta 10TΩ, funciones DAR y PI, memoria interna de 999 registros y transferencia de datos por USB.

0 $

Escribe tu opinión

Descripción

El UNI-T UT515B es un medidor profesional de resistencia de aislamiento de alta tensión diseñado para pruebas avanzadas en transformadores, motores, cables de potencia, sistemas eléctricos industriales, telecomunicaciones e infraestructura energética.

Este equipo permite generar tensiones de prueba desde 500V hasta 10.000V y medir resistencias de aislamiento de hasta 10TΩ. Incorpora funciones especializadas para análisis de aislamiento como DAR (Dielectric Absorption Ratio) y PI (Polarization Index), ampliamente utilizadas en mantenimiento predictivo y evaluación de condición de equipos eléctricos de media y alta tensión.

El UT515B permite almacenar resultados en memoria interna y transferirlos a un computador mediante conexión USB para análisis mediante software. También integra ajuste escalonado de voltaje, descarga automática de seguridad, medición de corriente de fuga y visualización simultánea de resistencia de aislamiento y corriente.

Características técnicas

Sistema general

Característica	Especificación
Tipo de equipo	Medidor digital de resistencia de aislamiento
Display	LCD doble visualización (IR + A)
Conteo de pantalla	9999 cuentas
Ajuste de voltaje	Incrementos del 10% por rango
Almacenamiento interno	999 registros
Comunicación PC	USB
Software de análisis	Sí
Retroiluminación	Sí
Descarga automática	Sí

Voltajes de prueba de aislamiento

Voltaje nominal	Ajuste disponible
500V	400V ~ 600V
1000V	500V ~ 1200V
2500V	1000V ~ 3000V
5000V	2500V ~ 6000V
10000V	5000V ~ 10000V

Medición de resistencia de aislamiento

Rango de prueba	Rango de medición
500V	0.50MΩ ~ 500GΩ
1000V	1.00MΩ ~ 1000GΩ
2500V	2.50MΩ ~ 2.5TΩ
5000V	5.00MΩ ~ 5.0TΩ
10000V	10.0MΩ ~ 10TΩ

Resolución de resistencia

Resolución disponible
0.01MΩ
0.1MΩ
1MΩ
0.01GΩ
0.1GΩ
1GΩ

Medición de voltaje

Parámetro	Rango	Precisión
Voltaje DC	±30V ~ ±1000V	±(3%+5)
Voltaje AC	30V ~ 750V (50/60Hz)	±(3%+5)

Corriente y diagnóstico

Función	Especificación
Corriente de fuga	0.01nA ~ 5.00mA
Precisión corriente de fuga	±(10%+5)
Corriente nominal de prueba	1mA
Corriente de cortocircuito 500V/1000V	≥3.7mA
Corriente de cortocircuito 2500V/5000V/10000V	≥5mA
DAR	Sí
PI	Sí

Funciones avanzadas

Función	Disponible
DAR (Dielectric Absorption Ratio)	Sí
PI (Polarization Index)	Sí
Medición temporizada	Sí
Función Compare	Sí
Registro de datos	Sí
Recuperación de datos	Sí
Análisis mediante software	Sí
Protección de salida	Sí
Detección de circuito energizado	Sí

Seguridad

Característica	Especificación
Categoría de seguridad	CAT IV 600V
Norma	EN61010-1
Protección contra sobrevoltaje	Sí
Descarga automática después de prueba	Sí

Alimentación

Característica	Especificación
Tipo de batería	Litio recargable
Voltaje batería	14.8V
Capacidad batería	5200mAh
Adaptador de carga	16.8V / 2A
Entrada adaptador	85V ~ 250V AC

Condiciones ambientales

Parámetro	Especificación
Temperatura de operación	-10°C ~ 50°C
Temperatura de almacenamiento	-20°C ~ 60°C
Humedad de operación	≤85% RH
Humedad almacenamiento	≤75% RH
Altitud máxima de trabajo	≤2000m

Características físicas

Característica	Especificación
Color	Gris
Peso del equipo	Aproximadamente 7.4kg
Dimensiones del maletín	432 × 427 × 202 mm

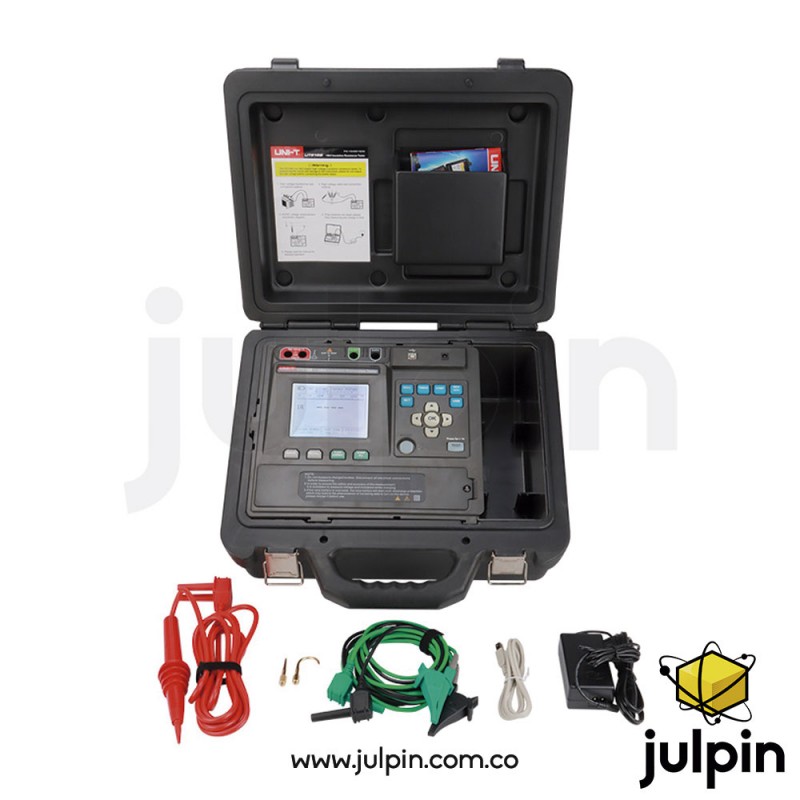

Accesorios incluidos

Accesorio	Incluido
Adaptador de alimentación	Sí
Cable USB	Sí
Cable de prueba rojo	Sí
Cable de prueba negro	Sí
Cable de prueba verde	Sí
Manual de usuario	Sí

Usos y aplicaciones reales

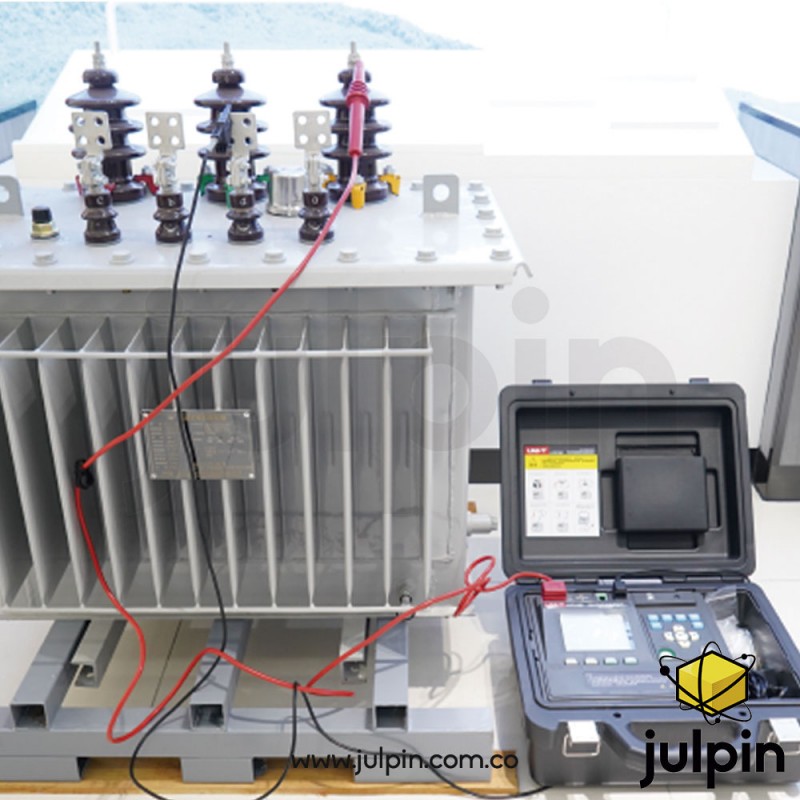

Pruebas de aislamiento en transformadores
Evaluación de motores eléctricos
Diagnóstico de cables de potencia
Sistemas de transmisión y distribución eléctrica
Subestaciones eléctricas
Infraestructura de telecomunicaciones
Plantas industriales
Mantenimiento predictivo
Sector petrolero y energético
Verificación de equipos de alta tensión

Consideraciones importantes

El UT515B es un equipo de alta tensión capaz de generar hasta 10kV durante las pruebas. Debe ser operado únicamente por personal capacitado.
El equipo incorpora descarga automática después de finalizar la prueba, pero el fabricante recomienda esperar la finalización completa del proceso antes de manipular el circuito probado.
Esta ficha corresponde exclusivamente al modelo UT515B y no incluye especificaciones de UT515A, UT513B, UT513C ni UT516B.
Algunas fuentes comerciales mencionan 9999 registros de memoria, mientras que la documentación oficial UNI-T consultada indica 999 registros. En esta ficha se priorizó el valor reportado por la página oficial del fabricante.
