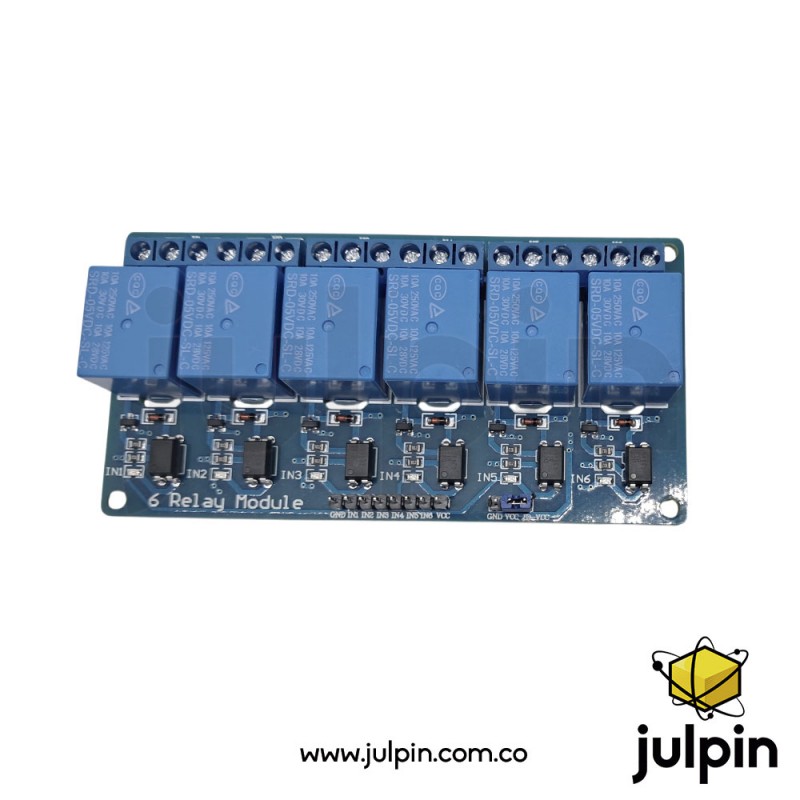

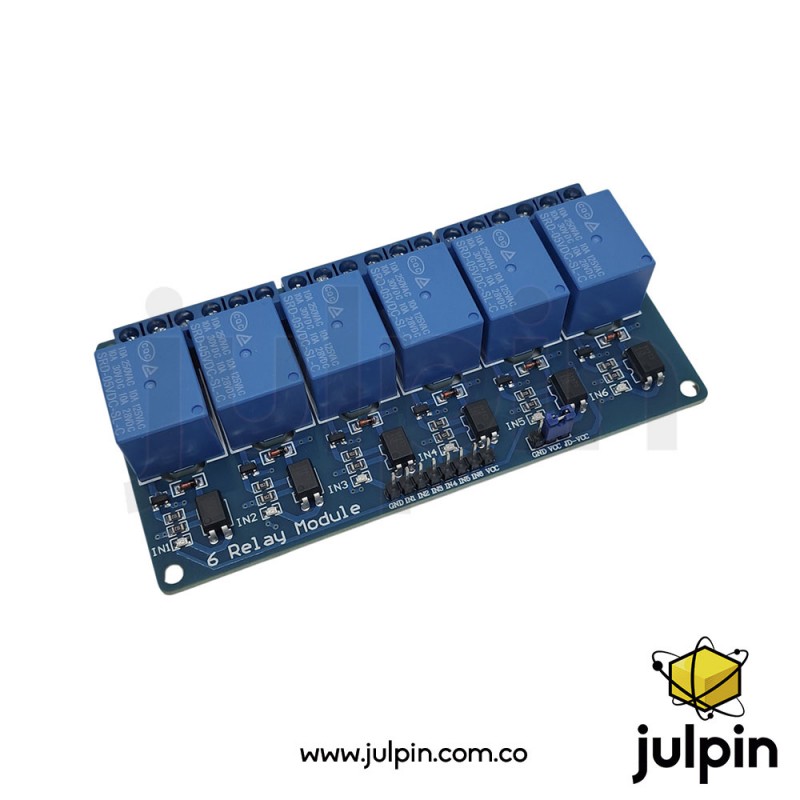

Módulo de 6 Relés Optoacoplados de 5V

YXA044-6

Nuevo

Módulo de 6 relés de 5V con optoacopladores para aislamiento entre la etapa de control y la etapa de potencia. Permite controlar cargas AC y DC mediante microcontroladores como Arduino, ESP32, ESP8266, STM32, PIC y Raspberry Pi. Incorpora indicadores LED de estado y terminales de conexión por tornillo.

32.000 $
Cantidad

Comprar por WhatsApp

Descripción larga

El módulo de 6 relés optoacoplados de 5V es una tarjeta diseñada para permitir el control seguro de cargas eléctricas mediante señales digitales provenientes de microcontroladores y sistemas embebidos.

El módulo incorpora seis relés electromecánicos independientes, cada uno controlado mediante un optoacoplador, proporcionando aislamiento entre el circuito lógico y la etapa de accionamiento de los relés. Esta arquitectura reduce la posibilidad de interferencias eléctricas provenientes de las cargas conectadas.

La mayoría de los módulos comerciales utilizan relés Songle SRD-05VDC-SL-C de 5V y 10A, acompañados de transistores de excitación, diodos de protección contra FEM inversa, indicadores LED individuales y terminales de tornillo para facilitar la conexión de las cargas.

Importante: La denominación "5V 6 Channel Optocoupler Relay Module" corresponde a un diseño OEM fabricado por múltiples empresas. No existe un fabricante único ni una ficha técnica oficial universal. La información presentada corresponde únicamente a las especificaciones comunes y verificables de los módulos de 6 canales con optoacopladores y relés Songle SRD-05VDC-SL-C.




Características técnicas

Alimentación

Característica Especificación
Voltaje de alimentación del módulo 5V DC
Tipo de alimentación Corriente continua
Número de canales 6

Basado en la hoja de datos oficial del relé Songle SRD-05VDC-SL-C y documentación técnica de módulos OEM.

Relés incorporados

Característica Especificación
Modelo de relé utilizado Songle SRD-05VDC-SL-C (en la mayoría de versiones)
Cantidad de relés 6
Tipo de contacto SPDT (1 Form C)
Contactos disponibles NO, COM y NC
Voltaje de bobina 5V DC

Capacidad de conmutación de los relés

Parámetro Especificación
Carga máxima AC 10A @ 250VAC
Carga máxima AC 10A @ 125VAC
Carga máxima DC 10A @ 30VDC
Potencia máxima de conmutación Según especificación del relé Songle

Estas especificaciones corresponden al relé SRD-05VDC-SL-C utilizado en la mayoría de estos módulos.

Entradas de control

Característica Especificación
Entradas digitales 6
Una entrada por relé Sí
Compatibilidad con microcontroladores de 5V Sí

La lógica de activación (LOW Trigger o HIGH Trigger) depende del fabricante del módulo y no es uniforme entre todas las versiones OEM, por lo que no se especifica.

Aislamiento

Característica Especificación
Optoacopladores Sí
Aislamiento entre control y potencia Sí
Diodos de protección en bobinas Sí
Transistores de accionamiento Sí

Indicadores

Característica Disponible
LED de alimentación Sí
LED por cada canal Sí

Conexiones

Terminal Función
VCC Alimentación 5V
GND Tierra
IN1 – IN6 Entradas de control
COM Contacto común
NO Contacto normalmente abierto
NC Contacto normalmente cerrado

La distribución física puede variar ligeramente entre fabricantes OEM.

Características eléctricas del relé

Parámetro Especificación
Tiempo de activación ≤10 ms
Tiempo de liberación ≤5 ms
Resistencia de contacto ≤100 mΩ
Vida eléctrica 100.000 operaciones (carga nominal)
Vida mecánica 10.000.000 operaciones

Valores correspondientes al relé Songle SRD-05VDC-SL-C.

Características físicas

Característica Especificación
Tipo de montaje PCB
Terminales de salida Borneras de tornillo
Número de relés 6
Color del PCB Variable según fabricante

No existe un tamaño oficial único para los módulos OEM de 6 canales, por lo que no se incluyen dimensiones ni peso.

Usos y aplicaciones reales

  • Automatización residencial
  • Domótica
  • Arduino
  • ESP32
  • ESP8266
  • Raspberry Pi
  • STM32
  • Control de iluminación
  • Encendido de motores
  • Sistemas HVAC
  • Automatización industrial ligera
  • Control de bombas
  • Sistemas de riego
  • Tableros electrónicos
  • Robótica educativa
  • Proyectos STEAM

Consideraciones importantes

  • Esta ficha corresponde al módulo genérico de 6 relés optoacoplados de 5V.
  • La lógica de activación (LOW Trigger o HIGH Trigger) varía según el fabricante del módulo y no puede afirmarse sin identificar la versión exacta.
  • La capacidad de 10A corresponde a los contactos del relé, no implica que el PCB o los terminales puedan operar continuamente a esa corriente en cualquier condición.
  • Antes de conectar cargas de red eléctrica se debe verificar el aislamiento, el calibre de las pistas del PCB y cumplir las normas de seguridad eléctrica.
