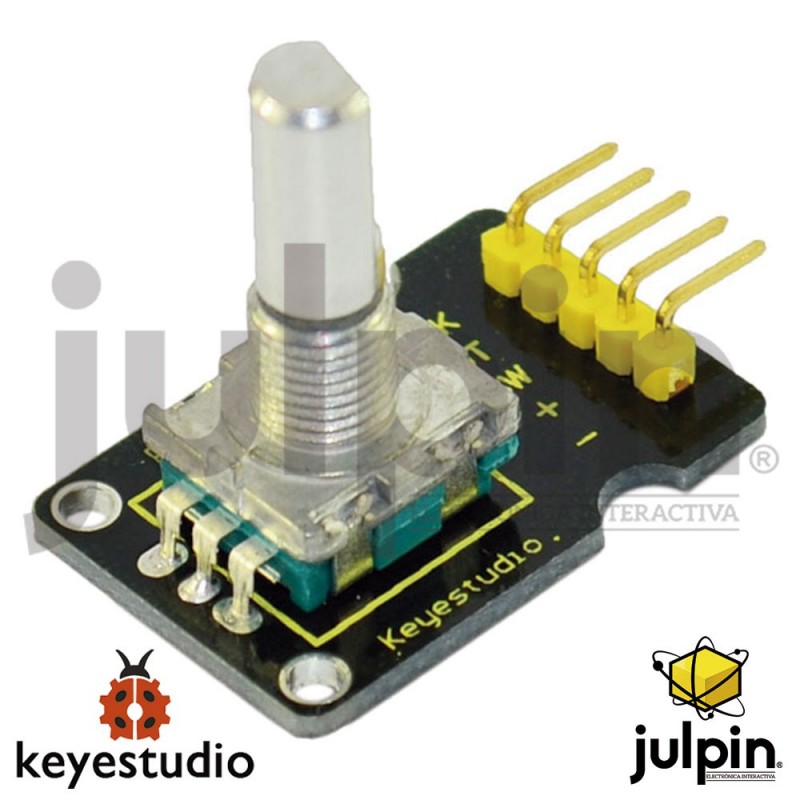

Módulo codificador giratorio (ENCODER) para ARDUINO

DESCRIPCIÓN

El codificador giratorio (ENCODER) puede contar los tiempos de salida de impulsos durante el proceso de su rotación en sentido positivo y en sentido inverso girando. Este conteo giratorio es ilimitado, no como el conteo potencial. Se puede restaurar al estado inicial para contar desde 0.

CARACTERÍSTICAS

• Voltaje de alimentación: 5V
• Interfaz: Digital
• Tamaño: 30 * 20m m
• Peso: 7g

DIAGRAMA DE CONEXIÓN

CÓDIGO BÁSICO DE PRUEBA

const int interruptA = 0;
const int interruptB = 1;
int CLK = 2;     // PIN2
int DAT = 3;     // PIN3
int BUTTON = 4;  // PIN4
int LED1 = 5;    // PIN5
int LED2 = 6;    // PIN6
int COUNT = 0;

void setup()
 {
  attachInterrupt(interruptA, RoteStateChanged, FALLING);
 // attachInterrupt(interruptB, buttonState, FALLING);
  pinMode(CLK, INPUT);
  digitalWrite(2, HIGH);  // Pull High Restance
  pinMode(DAT, INPUT);
  digitalWrite(3, HIGH);  // Pull High Restance

pinMode(BUTTON, INPUT);
  digitalWrite(4, HIGH);  // Pull High Restance
  pinMode(LED1, OUTPUT);
  pinMode(LED2, OUTPUT);
   Serial.begin(9600);
 }


void loop()
{
  if  (!(digitalRead(BUTTON)))
    {
     COUNT = 0;
     Serial.println("STOP COUNT = 0");
     digitalWrite(LED1, LOW);
     digitalWrite(LED2, LOW);
     delay (2000);
    }
     Serial.println(COUNT);
}

//-------------------------------------------
void RoteStateChanged() //When CLK  FALLING READ DAT
{
 if  (digitalRead(DAT)) // When DAT = HIGH IS FORWARD
   {
    COUNT++;
    digitalWrite(LED1, HIGH);
    digitalWrite(LED2, LOW);
    delay(20);
   }
 else                   // When DAT = LOW IS BackRote
   {
    COUNT--;
    digitalWrite(LED2, HIGH);
    digitalWrite(LED1, LOW);
    delay(20);
   }
}
