Sensor termopar tipo K. MAX6675

Modelo YXB062-MODULO

Condición Nuevo

Módulo sensor de temperatura de termopar tipo K. MAX6675 con rango de 0-800 grados.

DISPONIBLE PARA ENTREGA INMEDIATA.

29.000 $

Escribe tu opinión

DESCRIPCIÓN:

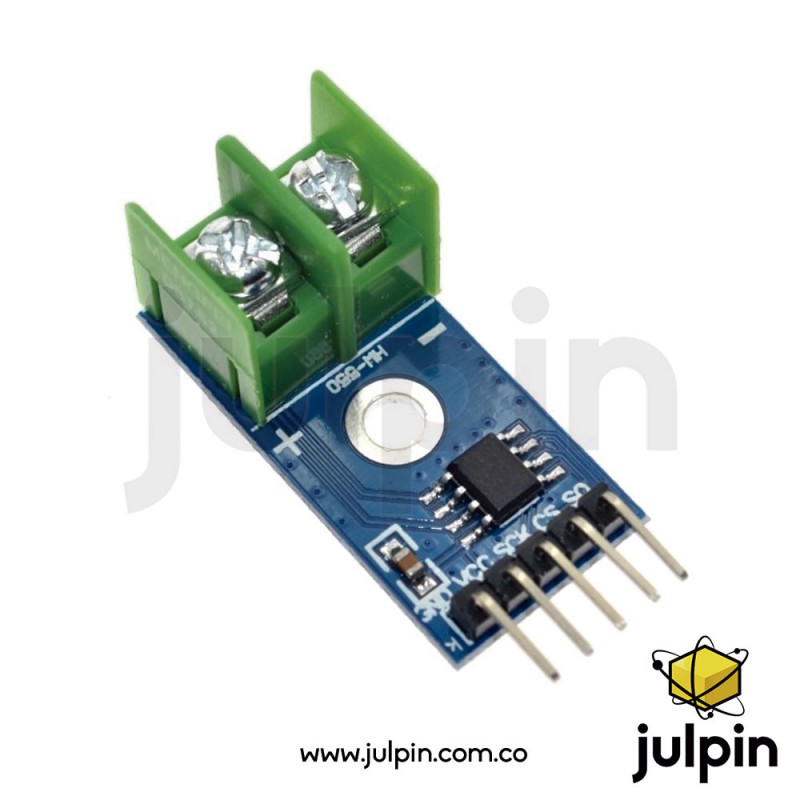

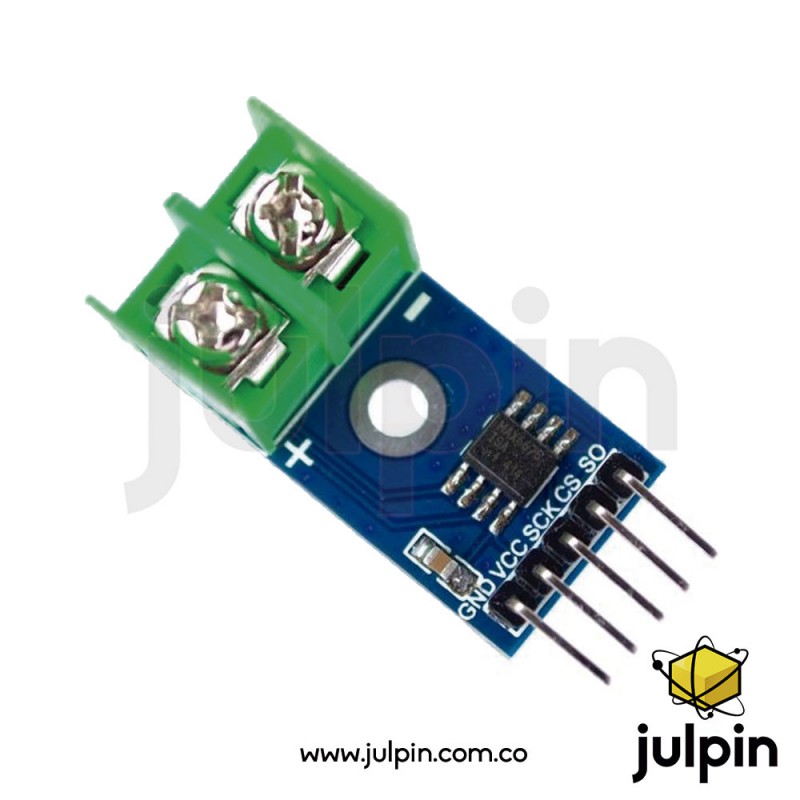

Se trata de un módulo de sensor termopar basado en el chip MAX6675, el cual es un convertidor analógico a digital especialmente diseñado para termopares o sondas tipo K. Este módulo permite conectar fácilmente un termopar a cualquier microcontrolador a través de una interfaz SPI unidireccional. Dentro de este pequeño circuito se encuentra la electrónica necesaria para amplificar, compensar y convertir a digital el voltaje generado por el termopar, lo que hace muy sencilla la tarea de conectar un termopar a un microcontrolador. En este módulo se encuentra el MAX6675 con toda la electrónica necesaria y los terminales necesarios para una fácil conexión y uso.

El MAX6675 es ideal para proyectos donde se requiere realizar mediciones de rangos de temperatura de hasta 800 grados manteniendo un costo bajo, lo que lo hace una muy buena alternativa cuando sensores más comunes como el LM35 no pueden ser utilizados debido a que no soportan temperaturas tan altas.

El MAX6675 se conecta con un microcontrolador mediante una interfaz de 3 líneas compatible con el estándar SPI.

CARACTERÍSTICAS:

Tensión de funcionamiento: 3.0VDC ~ 5.5VDC.
Corriente de trabajo: 50mA.
Rango de temperatura en termocupla: -200°C ~ 1300°C.
Resolución del transmisor MAX6675: 12 bits (Señal de temperatura se puede convertir en 12-bit digital)
Resolución de temperatura de: 0.25°C.
Circuito integrado de compensación de unión fría integrada.
Rango de compensación de unión fría:-20 ~ + 80 grados.
Circuitos de detección de rotura de termopar.
Comunicación de cables SPI 3
Para sondas tipo K de 0-800 grados

CÓDIGO BÁSICO DE PRUEBA:

#include <max6675.h>

int CSK=10;

int CS=9;

int SO=8;

MAX6675 termopar(CSK,CS,SO);

void setup(){

Serial.begin(9600);

}

void loop(){

int temperatura;

temperatura=termopar.readCelsius ();

Serial.print (temperatura);

Serial.println(" °C");

delay(1000);

}

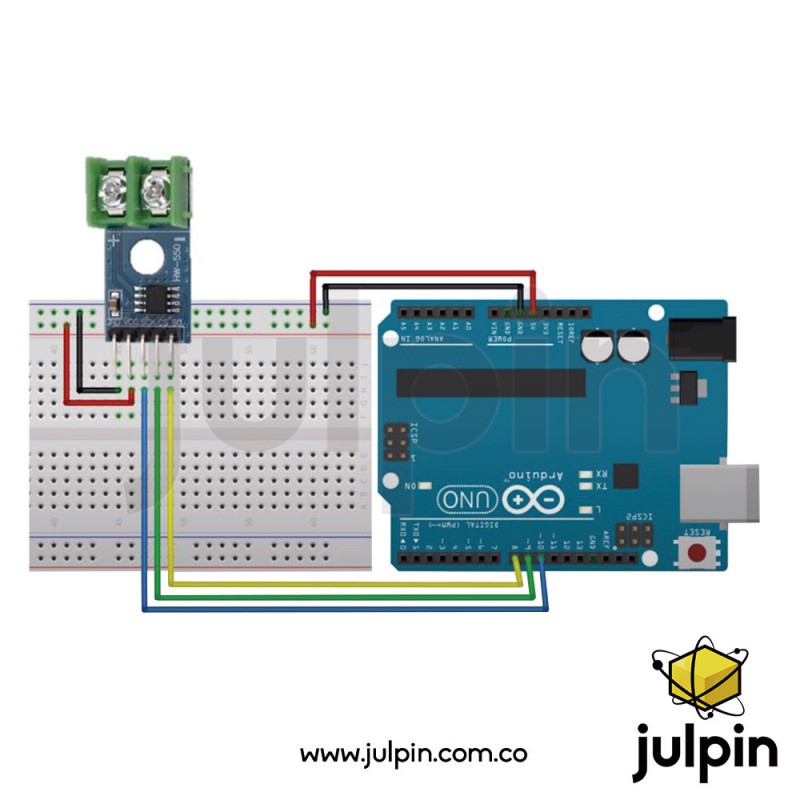

CONEXIÓN PARA EL CÓDIGO DE PRUEBA:

Referencia YXB062-MODULO

Referencias específicas

Estado Novedad.....

Sensor termopar tipo K. MAX6675

Módulo sensor de temperatura de termopar tipo K. MAX6675 con rango de 0-800 grados.

DESCRIPCIÓN:

CARACTERÍSTICAS:

CÓDIGO BÁSICO DE PRUEBA:

CONEXIÓN PARA EL CÓDIGO DE PRUEBA:

Referencias específicas
