Descripción

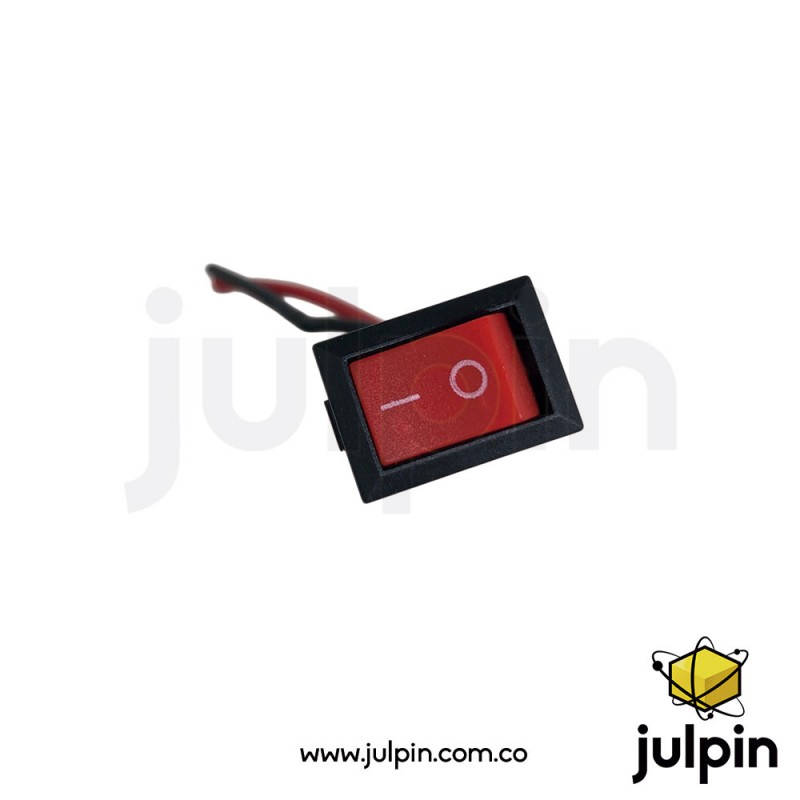

El Retrofit Push Button Switch Self-Locking 17.5 × 12.3 mm es un interruptor basculante compacto de dos posiciones diseñado para controlar manualmente la alimentación o activación de un circuito.

Su mecanismo self-locking mantiene la posición seleccionada después de accionar el interruptor. Al llevarlo a la posición ON, permanece en ella hasta que se vuelve a accionar hacia OFF.

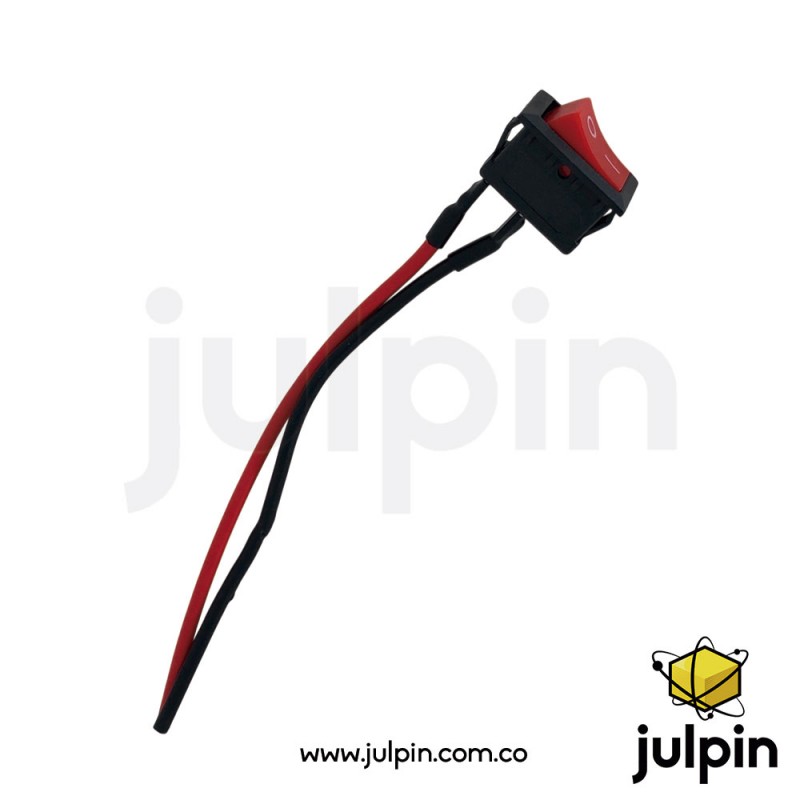

La unidad comercializada por JULPIN incorpora el cableado directamente conectado al interruptor, lo que facilita su instalación en proyectos y prototipos sin necesidad de realizar soldaduras directamente sobre los terminales del componente.

La variante de 17.5 × 12.3 mm aparece comercialmente identificada como interruptor tipo barco/basculante de dos posiciones con cable.

Características técnicas

Información general

Dimensiones de montaje

Funcionamiento Self-Locking

A diferencia de un pulsador momentáneo, este interruptor no retorna automáticamente a su posición inicial después de ser accionado.

Esto es precisamente lo que se entiende comercialmente como self-locking, latching, sostenido o con retención.

Cableado

Especificaciones eléctricas

Construcción

Instalación

El interruptor está diseñado para instalarse en un panel o superficie con abertura rectangular compatible con la medida de montaje de esta versión.

Una vez colocado en el panel, los cables pueden integrarse directamente al circuito que se desea controlar.

Funcionamiento básico

Fuente de alimentación → interruptor → carga

Cuando el interruptor se coloca en ON, permite alimentar el circuito conectado. Cuando se coloca en OFF, interrumpe el circuito correspondiente.

La conexión concreta debe realizarse de acuerdo con el esquema eléctrico y las características de la carga.

Usos y aplicaciones

Este interruptor puede utilizarse en:

• Proyectos electrónicos.
• Proyectos Arduino.
• Robótica educativa.
• Automatización.
• Fuentes de alimentación.
• Paneles de control.
• Prototipos electrónicos.
• Equipos DIY.
• Sistemas de iluminación.
• Maquetas.
• Proyectos de electrónica automotriz.
• Equipos eléctricos.
• Control de motores y actuadores de baja tensión, cuando la capacidad eléctrica del interruptor sea adecuada.

Aplicaciones educativas

Por su funcionamiento sencillo, resulta útil para enseñar:

• Circuitos abiertos y cerrados.
• Control ON/OFF.
• Polaridad y alimentación.
• Entradas digitales.
• Interruptores sostenidos.
• Diferencia entre pulsador e interruptor.
• Control manual de actuadores.
• Automatización básica.

En un proyecto Arduino, por ejemplo, puede utilizarse como una entrada digital para seleccionar entre dos estados:

ON → HIGH

OFF → LOW

La interpretación concreta dependerá de cómo se conecte al circuito.

Consideraciones importantes

• Es un interruptor de dos posiciones con retención.
• No es un pulsador momentáneo.
• La denominación self-locking significa que mantiene el estado seleccionado.
• La medida 17.5 × 12.3 mm corresponde a la variante de montaje identificada.
• El cable está incorporado.
• La longitud de cable de esta variante se encuentra publicada como 15 cm.
