Botonera KAO-10KH ON/OFF de Arranque y Paro con Carcasa

YXC1552

Nuevo

Botonera KAO-10KH ON/OFF para arranque y paro de motores y equipos eléctricos, con pulsador verde de encendido autobloqueante, pulsador rojo de apagado y carcasa protectora. Diseño compacto para aplicaciones de control eléctrico, maquinaria y automatización.

21.000 $
Cantidad

Comprar por WhatsApp

Descripción

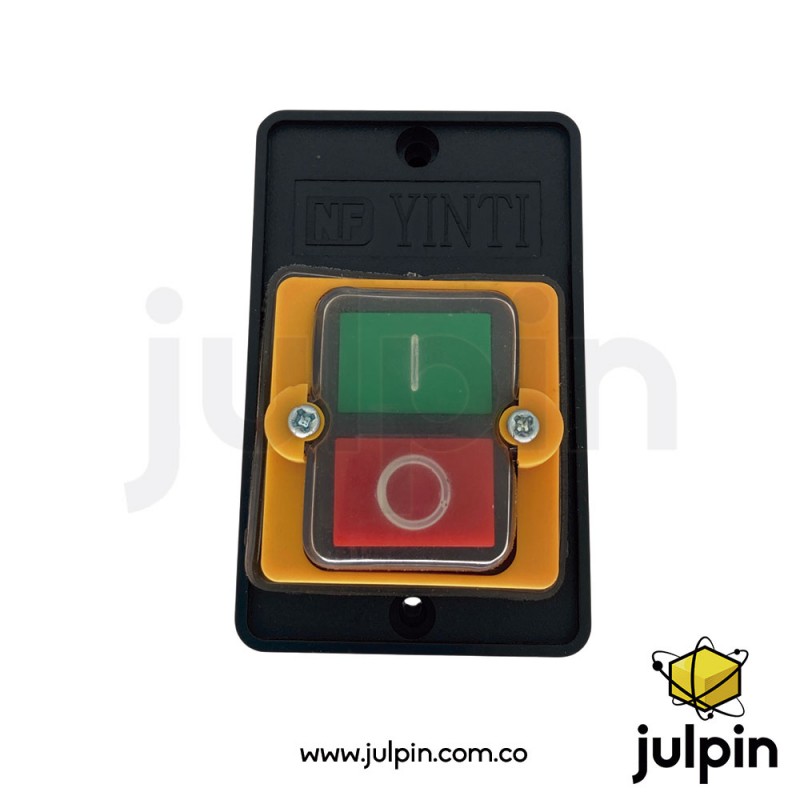

La KAO-10KH con carcasa es una botonera compacta para el control manual de encendido y apagado de motores y equipos eléctricos.

El conjunto incorpora dos pulsadores claramente identificados:

  • Verde: ON / arranque.
  • Rojo: OFF / paro.

El pulsador de ON es autobloqueante, por lo que permanece accionado después de presionarlo. Al presionar el botón rojo de OFF, el sistema libera el enclavamiento y detiene la operación. Esta configuración está documentada específicamente para el modelo KAO-10KH.

La versión ofrecida por JULPIN corresponde a KAO-10KH with Case, es decir, incluye la carcasa inferior de protección.

Su construcción permite instalar la botonera sobre una superficie o estructura y realizar las conexiones eléctricas mediante los terminales internos.




Características técnicas

Información general

Característica Especificación
Modelo KAO-10KH
Tipo Botonera de arranque y paro
Funcionamiento ON / OFF
Tipo de accionamiento Pulsador
Configuración Arranque / paro
Pulsador ON Verde
Pulsador OFF Rojo
ON autobloqueante Sí
OFF con retorno Sí
Carcasa Incluida
Material de carcasa Plástico
Aplicación principal Control de motores y maquinaria

Pulsador de arranque

Característica Especificación
Color Verde
Función ON / Arranque
Tipo Pulsador
Enclavamiento Autobloqueante
Estado Permanece activado hasta accionar OFF

El botón verde permite iniciar el funcionamiento del equipo conectado y permanece enclavado hasta que se acciona el botón rojo de paro.

Pulsador de paro

Característica Especificación
Color Rojo
Función OFF / Paro
Tipo Pulsador
Retorno Automático
Función del sistema Liberar el enclavamiento del ON

Al presionar el botón rojo, se interrumpe la operación y el pulsador vuelve a su estado correspondiente.

Funcionamiento de enclavamiento

Una característica importante de este modelo es que no funciona como dos pulsadores momentáneos independientes.

El funcionamiento es:

Presionar ON → el sistema queda enclavado → equipo funcionando

Después:

Presionar OFF → se libera el enclavamiento → equipo detenido

Esta configuración permite utilizar la botonera para control manual de motores y otras cargas eléctricas.

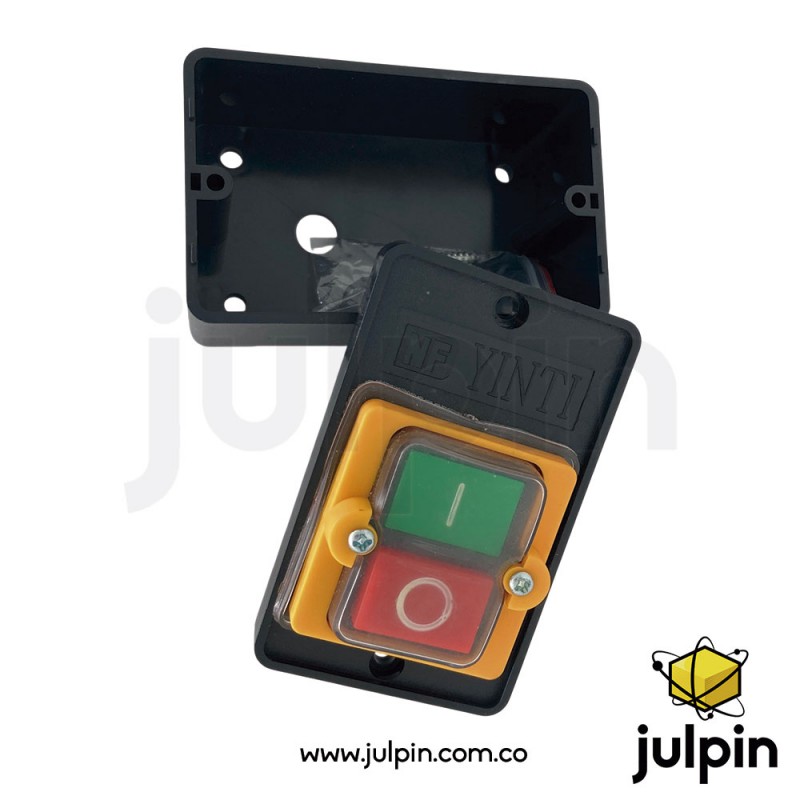

Carcasa

Característica Especificación
Versión KAO-10KH con carcasa
Material Plástico
Color Negro
Función Protección y alojamiento
Montaje Superficie
Carcasa incluida Sí

Protección

Característica Especificación
Protección declarada IP65
Resistencia al polvo Sí
Protección contra chorros de agua Sí, dentro de las condiciones de IP65
Aplicación Ambientes industriales

Especificaciones eléctricas

Característica Especificación
Corriente nominal / Ith 10 A
Tensión de trabajo publicada AC 220 V / 380 V
Tipo de alimentación Corriente alterna
Configuración ON/OFF
Contactos Sistema de control de potencia
Terminales Tornillo

Terminales

Característica Especificación
Tipo de conexión Terminal de tornillo
Terminales internos 6
Acceso Interior de la carcasa
Fijación del conductor Tornillo

Dimensiones

Característica Especificación
Largo 91 mm aprox.
Ancho 56 mm aprox.
Alto/profundidad 57 mm aprox.
Formato Caja compacta para montaje

Aplicaciones

La KAO-10KH está orientada principalmente al control manual de motores y maquinaria.

Aplicaciones:

  • Motores eléctricos.
  • Máquinas herramienta.
  • Taladros de banco.
  • Máquinas de corte.
  • Bombas.
  • Equipos industriales.
  • Sistemas de automatización.
  • Maquinaria comercial.
  • Equipos eléctricos.
  • Proyectos DIY.
  • Tableros de control.

Ejemplo de funcionamiento

El concepto de operación es:

Alimentación → KAO-10KH → Motor / carga

Arranque

Se presiona:

🟢 ON

El mecanismo se enclava y permite mantener el circuito en funcionamiento.

Paro

Se presiona:

🔴 OFF

El enclavamiento se libera y el circuito deja de funcionar.

Importante sobre motores

Aunque el KAO-10KH está comercializado para control directo de determinados motores, 10 A no significa que pueda conectarse cualquier motor de hasta 10 A sin considerar sus características.

Los motores presentan una corriente de arranque superior a su corriente nominal, por lo que debe verificarse:

  • Corriente nominal del motor.
  • Corriente de arranque.
  • Tensión.
  • Número de fases.
  • Tipo de carga.
  • Capacidad real de los contactos.
  • Normativa eléctrica aplicable.

Para instalaciones industriales o motores de mayor potencia, debe evaluarse si la botonera debe actuar directamente sobre la carga o sobre la bobina de un contactor.

Contenido del producto

Elemento Cantidad
Botonera KAO-10KH 1
Carcasa inferior 1
Pulsador verde ON 1
Pulsador rojo OFF 1

La presentación solicitada corresponde específicamente a KAO-10KH with Case, por lo que la carcasa sí forma parte del producto.

Aplicaciones educativas

Aunque su aplicación principal es industrial, también puede utilizarse en:

  • Laboratorios de electricidad.
  • Formación en automatización.
  • Prácticas de control de motores.
  • Formación técnica.
  • Proyectos de electrónica de potencia.
  • Proyectos de automatización.
  • Tableros didácticos.

Permite enseñar conceptos como:

  • Arranque y paro.
  • Contactos eléctricos.
  • Enclavamiento.
  • Circuitos de control.
  • Control de motores.
  • Seguridad eléctrica.

Consideraciones importantes

  • No es un pulsador momentáneo convencional.
  • El botón verde ON es autobloqueante.
  • El botón rojo OFF libera el enclavamiento.
  • La referencia exacta es KAO-10KH.
  • La versión de esta ficha es con carcasa.
  • La corriente nominal publicada es 10 A.
  • La tensión publicada es AC 220/380 V.
  • La protección publicada para esta familia es IP65.
  • La instalación con tensión de red debe ser realizada por personal capacitado.
  • Antes de realizar cualquier conexión debe desconectarse completamente la alimentación.
  • Para motores, la selección debe considerar la corriente de arranque y las características de la carga.
