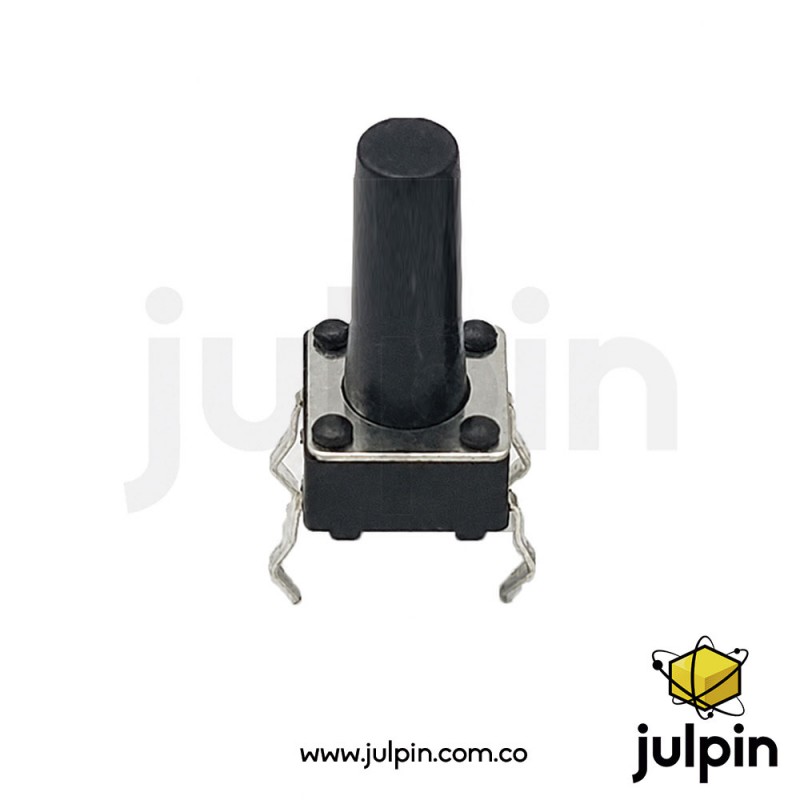

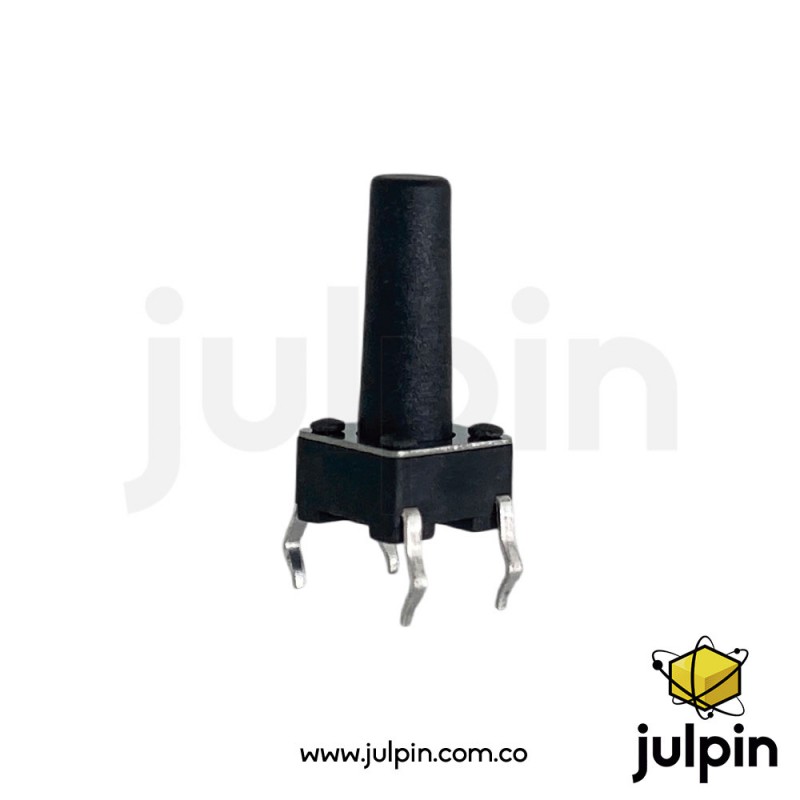

Pulsador táctil momentáneo 6 × 6 × 13 mm de 4 pines DIP
YXE201-13H
Nuevo
Pulsador táctil micro TACT de 4 pines, formato DIP de montaje pasante, con base de 6 × 6 mm y altura aproximada de 13 mm. Es un interruptor momentáneo normalmente abierto, diseñado para generar una señal de entrada al presionar el actuador y regresar a su estado inicial al liberarlo. Es ampliamente utilizado en circuitos electrónicos, placas PCB, Arduino, robótica y proyectos de control.
500 $
- Escribe tu opinión
Descripción
El pulsador táctil 6 × 6 × 10 mm de 4 pines es un interruptor compacto de acción momentánea diseñado para montaje directo sobre placas de circuito impreso. Su mecanismo proporciona una respuesta táctil al presionarlo y establece el contacto eléctrico únicamente mientras se mantiene accionado. La configuración de cuatro terminales corresponde a dos pares de contactos internamente conectados, por lo que eléctricamente funciona como un pulsador de un solo circuito, mientras que los cuatro pines proporcionan estabilidad mecánica durante el montaje. Su formato DIP/THT permite utilizarlo tanto en PCB como en protoboards compatibles con el paso de 2,54 mm.
Especificaciones técnicas
| Característica | Especificación |
|---|---|
| Tipo de componente | Pulsador táctil / micro TACT |
| Acción | Momentánea |
| Configuración | Normalmente abierto (NO) |
| Número de pines | 4 |
| Montaje | DIP / THT, montaje pasante |
| Dimensiones de la base | 6 × 6 mm |
| Altura | 10 mm aprox. |
| Actuador | Pulsador cilíndrico negro |
| Contactos | 4 terminales, dos pares internamente conectados |
| Paso de terminales | 2,54 mm |
| Tipo de contacto | Pulsación momentánea |
| Retorno | Automático al liberar el pulsador |
| Aplicación | PCB, protoboard, electrónica y control |
Características principales
| Característica | Beneficio |
|---|---|
| Formato compacto 6 × 6 mm | Ocupa poco espacio en la PCB |
| Actuador alto de 13 mm | Facilita el accionamiento manual |
| 4 terminales | Proporciona estabilidad mecánica durante el montaje |
| Acción momentánea | Genera una señal mientras el botón permanece presionado |
| Montaje THT/DIP | Fácil de soldar directamente sobre PCB |
| Respuesta táctil | Permite identificar claramente la activación mediante el tacto |
| Diseño reutilizable en prototipos | Adecuado para pruebas y desarrollo de circuitos |
Aplicaciones
Este pulsador es adecuado para Arduino, microcontroladores, placas electrónicas, robótica, prototipos, controles de usuario, teclados, equipos electrónicos, sistemas de navegación por menús, botones de reinicio, selección de modos y paneles de control.
También puede utilizarse como entrada digital en proyectos donde un microcontrolador necesita detectar una acción momentánea del usuario.
Recomendaciones de uso
Para montaje en PCB o protoboard, se recomienda respetar la separación estándar de los terminales y verificar la orientación del componente antes de realizar las conexiones. Debido a que los cuatro pines están organizados en dos pares internamente conectados, con3iene identificar los terminales correspondientes al diseñar el circuito.
Para aplicaciones que requieran conmutar cargas de potencia directamente, debe utilizarse un dispositivo de conmutación apropiado; este tipo de pulsador se utiliza principalmente como elemento de señal o entrada de control.
YXE201-13H
