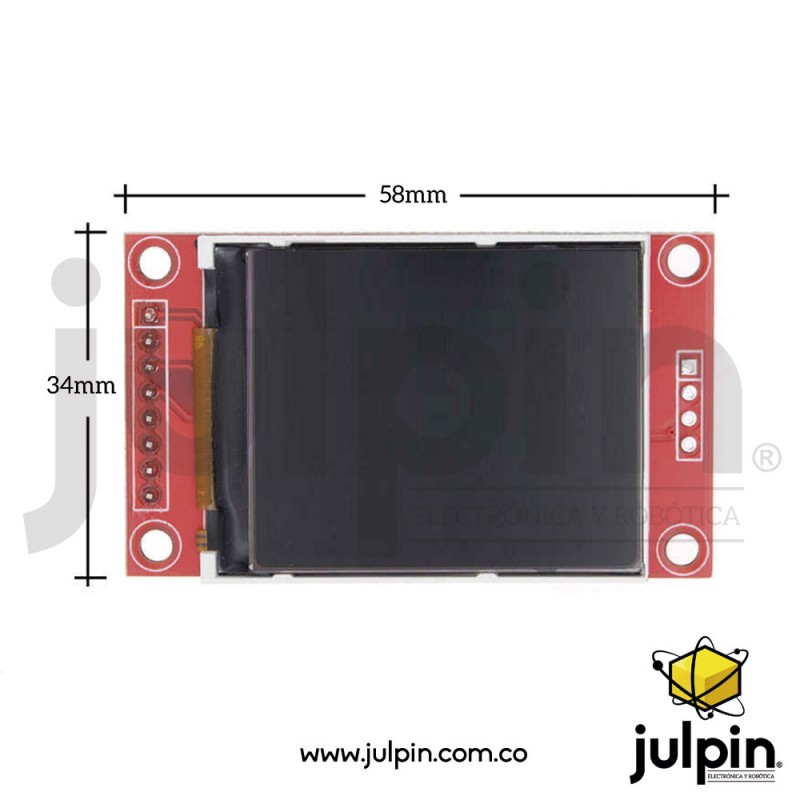

Módulo de pantalla TFT LCD 1,8" SPI 128 × 160

Descripción

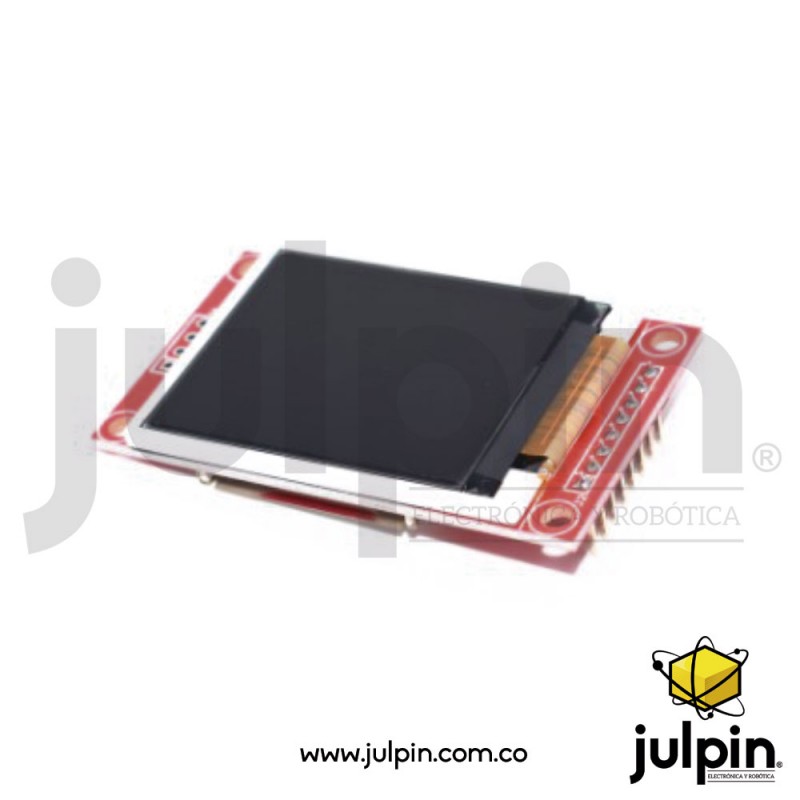

El módulo TFT LCD de 1,8" 128 × 160 SPI permite incorporar una interfaz gráfica a proyectos electrónicos y sistemas embebidos, mostrando texto, valores numéricos, gráficos, iconos e imágenes en color. Su controlador ST7735S utiliza una interfaz serial SPI de 4 hilos para la comunicación con el microcontrolador, mientras que las líneas CS, RESET y A0/DC permiten controlar la selección del dispositivo, el reinicio y la diferenciación entre comandos y datos. El módulo incorpora retroiluminación LED y una interfaz adicional para tarjeta microSD, que comparte el bus SPI y dispone de su propia selección de chip.

Especificaciones técnicas

El controlador ST7735S es un driver de pantalla con RAM integrada y capacidad para color; Sitronix especifica el ST7735S como controlador de 262K colores con resolución interna de 132RGB × 162 y alimentación de interfaz VDDI de 1,65–3,7 V. La resolución visible de 128 × 160 corresponde a la configuración de este módulo.

Distribución de pines de la pantalla

La nomenclatura A0 y DC hace referencia a la misma función de selección de comando/datos; en módulos modernos es frecuente encontrarla como DC (Data/Command).

Interfaz de tarjeta microSD

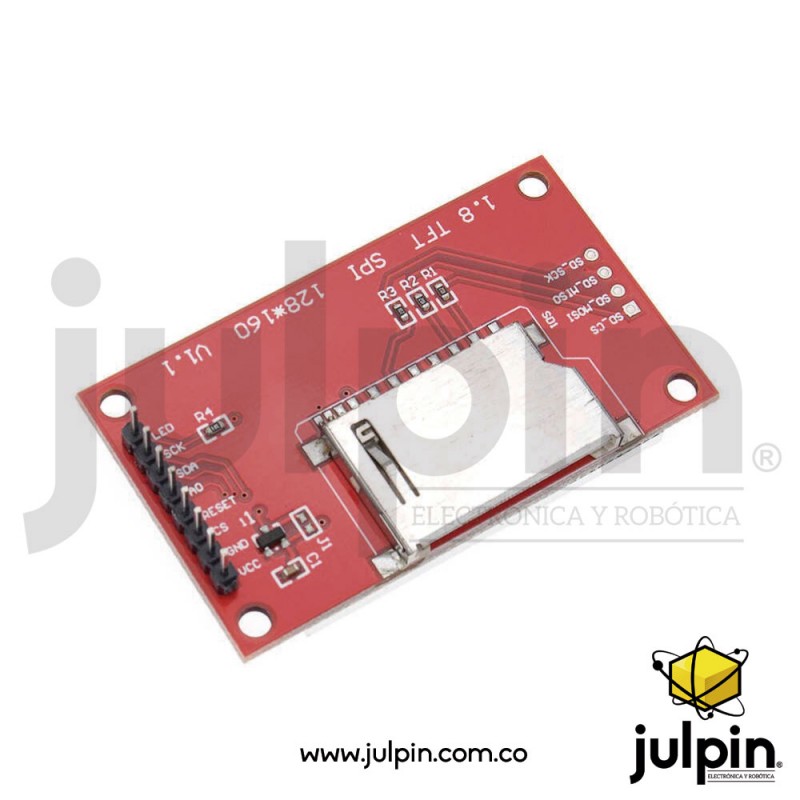

El módulo incorpora una interfaz para tarjeta microSD/TF en la parte posterior. Esta sección utiliza también comunicación SPI y dispone de sus propias líneas de selección y datos:

La pantalla y la tarjeta SD pueden compartir las líneas SPI de datos y reloj, utilizando diferentes señales CS para seleccionar el periférico correspondiente.

Características principales

Aplicaciones

Este módulo puede emplearse en proyectos con Arduino, ESP32, STM32, Raspberry Pi y otros microcontroladores, así como en:

• Interfaces gráficas para proyectos de electrónica.
• Paneles de control y sistemas HMI compactos.
• Instrumentos de medición.
• Indicadores de sensores y variables.
• Robots y sistemas móviles.
• Estaciones meteorológicas.
• Equipos portátiles.
• Proyectos de IoT.
• Visualización de imágenes y gráficos almacenados en microSD.

Las aplicaciones documentadas para esta familia de módulos incluyen sistemas embebidos, paneles de control, instrumentos portátiles, proyectos con Arduino y Raspberry Pi y dispositivos IoT.

Recomendaciones de uso

La documentación consultada distingue entre la alimentación del módulo y los niveles lógicos de las señales. Aunque existen versiones de este módulo cuya entrada VCC admite 5 V mediante regulación integrada, la lógica del controlador trabaja a 3,3 V. Para integrarlo con una placa de lógica de 5 V, debe verificarse la circuitería específica del módulo antes de conectar directamente las señales SPI.

En sistemas de 3,3 V, como muchos ESP32, RP2040 y STM32, la interfaz lógica resulta especialmente adecuada. La selección de la configuración correcta del controlador ST7735/ST7735S y de la resolución 128 × 160 es necesaria en la biblioteca gráfica utilizada.

Compatibilidad de software

El controlador ST7735/ST7735S cuenta con soporte en bibliotecas ampliamente utilizadas para microcontroladores. Las referencias consultadas documentan su utilización con bibliotecas como Adafruit_GFX + Adafruit_ST7735 y TFT_eSPI, además de ejemplos para Arduino, ESP32, Raspberry Pi y otras plataformas.
