Placa de Protección BMS para Baterías de Litio 3S (12V) – 18650

Descripción larga

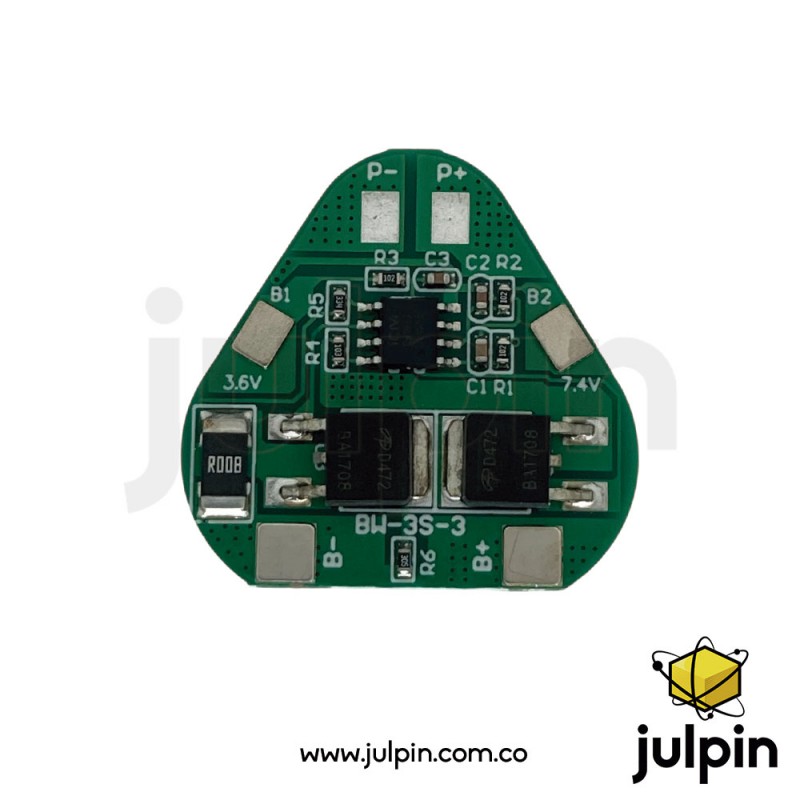

La 3 Series 12V 18650 Lithium Battery Protection Board o Placa de protección BMS para baterías de 3 celdas 18650 es una placa BMS (Battery Management System) diseñada para proteger paquetes de baterías de litio configurados en 3 celdas en serie (3S), comúnmente usados para obtener un voltaje nominal de 11.1 V y un voltaje máximo de 12.6 V.

Este módulo monitorea constantemente el estado de cada celda, cortando la carga o descarga cuando se detectan condiciones peligrosas como sobrecarga, sobredescarga, sobrecorriente o cortocircuito, lo que prolonga la vida útil del banco de baterías y mejora la seguridad del sistema.

Es ampliamente utilizado en packs de baterías con celdas 18650, herramientas portátiles, proyectos de robótica, sistemas de energía portátil, UPS pequeños y aplicaciones DIY donde se requiere una gestión básica y confiable de baterías de litio.

NOTA importante: esta placa no es un cargador por si sola, es un sistema de protección. Debe usarse junto con un cargador adecuado para baterías Li-ion 3S (12.6 V).

Características técnicas

• Tipo de batería compatible: Li-ion / Li-Po

• Configuración: 3S (3 celdas en serie)

• Voltaje nominal del pack: 11.1 V

• Voltaje máximo de carga: 12.6 V

• Voltaje de corte por sobrecarga (por celda): ≈ 4.25 V

• Voltaje de reconexión tras sobrecarga: ≈ 4.15 V

• Voltaje de corte por sobredescarga (por celda): ≈ 2.5 V

• Voltaje de reconexión tras sobredescarga: ≈ 3.0 V

• Protección contra sobrecorriente: Sí

• Protección contra cortocircuito: Sí

• Corriente máxima de descarga (típica): 10A – 20A (según versión)

• Corriente máxima de carga: 5A – 10A (según diseño)

• Balanceo activo de celdas: No (balanceo pasivo o sin balanceo)

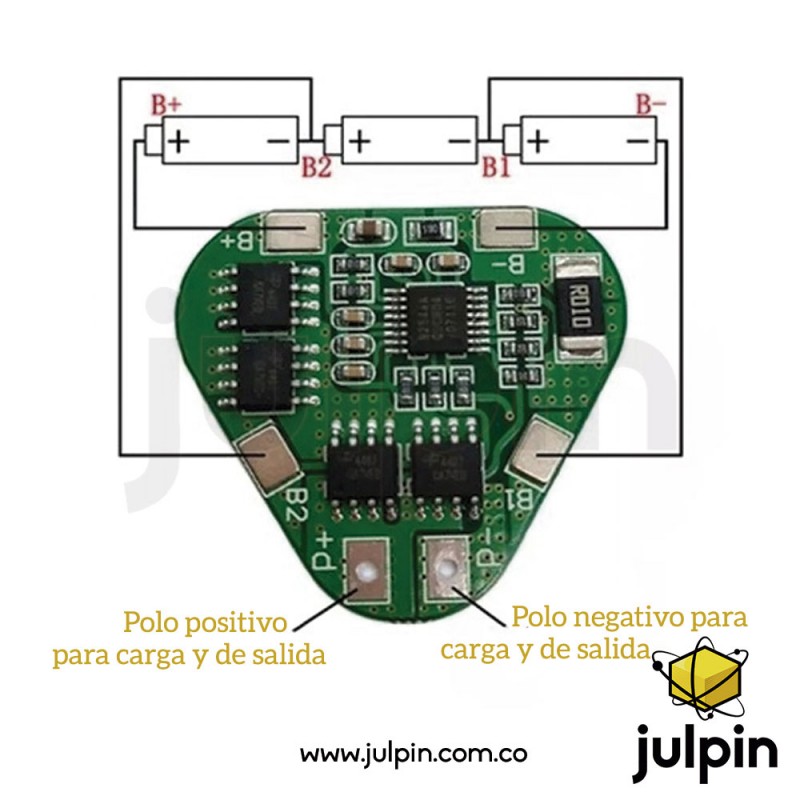

• Tipo de conexiones: B-, B1, B2, B+ / P-, P+

• Consumo en reposo: Muy bajo (µA)

• Uso exclusivo para packs 3S (no compatible con 2S ni 4S)

Usos y aplicaciones reales

• Packs de baterías 18650 de 12 V

• Robótica educativa y móvil

• Sistemas portátiles de energía

• Proyectos electrónicos DIY

• Parlantes portátiles de 12 V

• Pequeños sistemas eléctricos o movilidad ligera

• Herramientas electrónicas alimentadas por litio

• Proyectos académicos y prototipos

Consideraciones importantes

• Esta placa NO regula voltaje, solo protege.

• Debe usarse con celdas del mismo modelo, capacidad y estado.

• No reemplaza un sistema BMS con balanceo activo para aplicaciones críticas.

• El cableado incorrecto puede dañar permanentemente el módulo.

• Se recomienda aislamiento adecuado para evitar cortocircuitos accidentales.

• Verifica la corriente máxima antes de usarla en motores o cargas inductivas.
