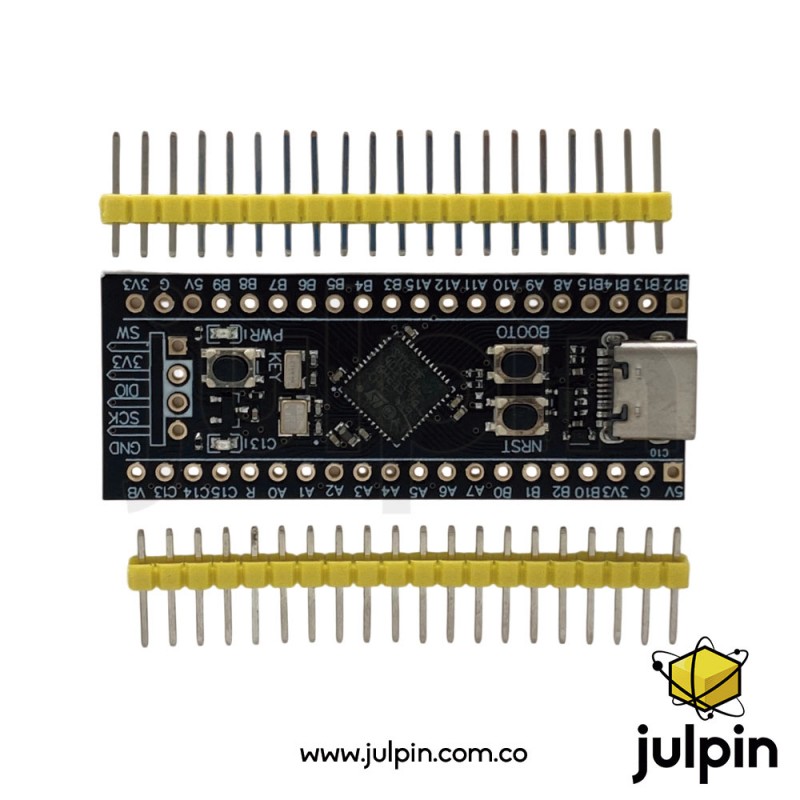

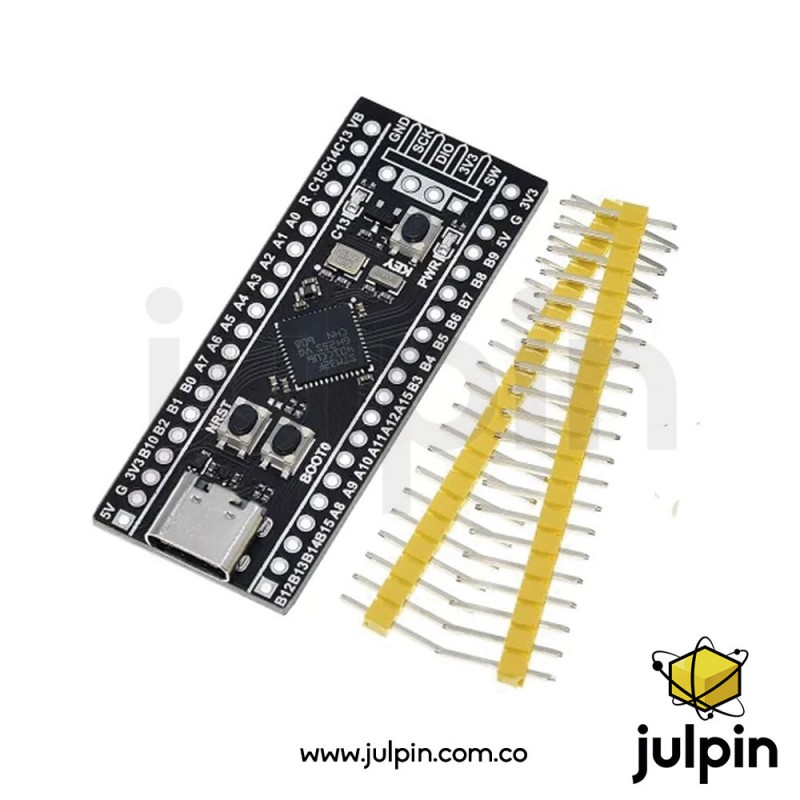

Placa de Desarrollo STM32F401CCU6 (ARM Cortex-M4)

Descripción larga

La STM32F401CCU6 Development Board es una placa de desarrollo compacta basada en el microcontrolador STM32F401CCU6 de STMicroelectronics, que integra un núcleo ARM Cortex-M4 de 32 bits con unidad de punto flotante (FPU), diseñado para aplicaciones de alto rendimiento y bajo consumo energético. Este microcontrolador pertenece a la familia STM32F4, ampliamente utilizada en sistemas embebidos industriales, educativos y comerciales.
(Fuente: STMicroelectronics – Datasheet STM32F401xB/C)

El STM32F401CCU6 opera hasta 84 MHz, cuenta con 256 KB de memoria Flash y 64 KB de SRAM, y ofrece una amplia variedad de periféricos integrados como ADC de 12 bits, temporizadores avanzados, interfaces SPI, I2C, USART y USB OTG FS, lo que permite desarrollar sistemas complejos sin necesidad de componentes externos adicionales.
(Fuente: RM0368 Reference Manual – STMicroelectronics)

Esta placa es compatible con entornos de desarrollo como STM32CubeIDE, Keil, IAR y PlatformIO, y puede programarse mediante ST-LINK o programadores SWD externos. Es una excelente opción para aprendizaje de microcontroladores ARM, prototipado rápido y desarrollo de productos embebidos.

Características técnicas

• Microcontrolador: STM32F401CCU6 (STMicroelectronics)

• Arquitectura: ARM Cortex-M4 de 32 bits con FPU

• Frecuencia máxima de CPU: hasta 84 MHz

• Memoria Flash: 256 KB

• Memoria SRAM: 64 KB

• Voltaje de operación: 1.7 V – 3.6 V

• Entradas / salidas: hasta 36 pines GPIO configurables

• ADC: 1 × ADC de 12 bits (hasta 16 canales)

• Temporizadores: Temporizadores de propósito general, Temporizadores avanzados para PWM y control de motores

• Interfaces de comunicación: SPI (hasta 3), I²C (hasta 3), USART / UART (hasta 3), USB 2.0 OTG Full Speed

• Depuración y programación: SWD (compatible con ST-LINK)

• Encapsulado del MCU: LQFP-48

• Reloj: oscilador externo + PLL interno

• Temperatura de operación: −40 °C a +85 °C (grado industrial)

Usos y aplicaciones reales

• Robótica educativa y avanzada

• Automatización y control industrial

• Sistemas embebidos e IoT

• Control de motores, servos y PWM de precisión

• Prototipado de productos electrónicos

• Aprendizaje de microcontroladores ARM Cortex-M

• Interfaces USB y comunicaciones seriales

• Adquisición y procesamiento de señales

Consideraciones importantes

• La placa no incluye programador USB integrado; se requiere ST-LINK externo para programación y depuración.

• Opera a 3.3 V, por lo que no es directamente tolerante a 5 V en sus GPIO.

• Requiere conocimientos básicos de programación en C/C++ para microcontroladores ARM.

• Compatible con librerías HAL y LL de STM32Cube.
