Placa PCB universal de prototipado 5 × 7 cm de una sola cara
YXK649
Nuevo

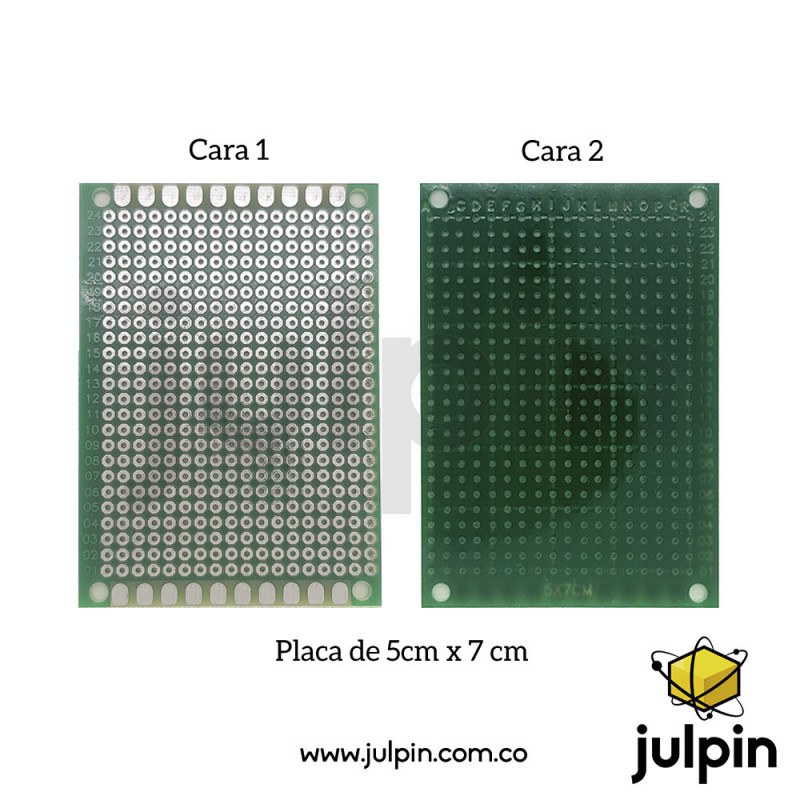

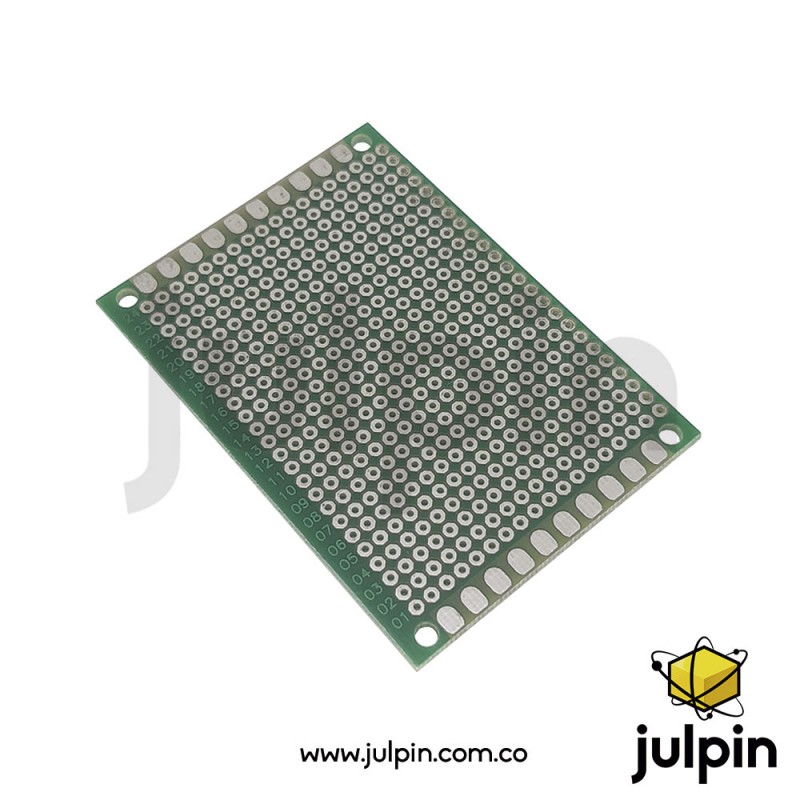

Placa PCB universal perforada de 5 × 7 cm (50 × 70 mm), de una sola cara, diseñada para el montaje y soldadura de componentes electrónicos de inserción (THT). Cuenta con una matriz de 432 puntos de soldadura, distribuidos en 24 × 18 posiciones, con separación estándar de 2,54 mm. La configuración consultada utiliza una base de fibra de vidrio FR-4 y un espesor de 1,6 mm.
3.000 $
- Escribe tu opinión
Descripción
Esta placa universal permite convertir un circuito desarrollado inicialmente en una protoboard sin soldadura en un montaje permanente mediante soldadura punto a punto. Su matriz de perforaciones de 2,54 mm está orientada al uso con componentes THT, incluyendo circuitos integrados DIP, resistencias, condensadores, diodos, transistores, conectores, relés y otros componentes con terminales pasantes. Al ser una placa de una sola cara, los puntos de cobre se encuentran en una única cara de la PCB y las interconexiones entre componentes se realizan mediante soldadura y puentes de alambre o cobre.
Especificaciones técnicas
| Característica | Especificación |
|---|---|
| Tipo | Placa PCB universal de prototipado |
| Configuración | Una sola cara |
| Dimensiones | 50 × 70 mm |
| Tamaño | 5 × 7 cm |
| Material | Fibra de vidrio FR-4 |
| Espesor | 1,6 mm |
| Cantidad de puntos | 432 |
| Distribución | 24 × 18 |
| Paso entre perforaciones | 2,54 mm (0,1") |
| Diámetro de perforación | Aproximadamente 1,0 mm |
| Tipo de montaje | THT / Through-Hole |
| Color | Verde |
| Orificios de fijación | 4, en las esquinas |
Características principales
| Característica | Descripción |
|---|---|
| Diseño universal | Permite desarrollar diferentes tipos de circuitos sin fabricar una PCB personalizada |
| 432 puntos de soldadura | Proporciona una superficie amplia para prototipos electrónicos |
| Retícula estándar | El paso de 2,54 mm facilita el uso de numerosos componentes THT |
| Una sola cara | Simplifica el montaje punto a punto y la distribución de conexiones |
| Base FR-4 | Material de fibra de vidrio empleado en placas de circuito impreso |
| Cuatro puntos de fijación | Permiten instalar mecánicamente la placa dentro de estructuras o cajas |
Aplicaciones
La placa puede utilizarse para prototipos electrónicos, prácticas de soldadura, proyectos de Arduino y microcontroladores, circuitos con sensores, módulos de control, robótica, automatización, circuitos educativos y desarrollo de circuitos personalizados. También es apropiada para trasladar un circuito previamente probado en una protoboard a una construcción permanente.
Recomendaciones de uso
Está destinada principalmente a componentes THT y al montaje mediante soldadura. Antes del montaje definitivo conviene verificar la distribución de componentes y conexiones, especialmente en circuitos con muchos elementos.
Al tratarse de una placa de una sola cara, las conexiones entre puntos no se realizan mediante pistas previamente interconectadas: el diseño debe construirse mediante soldadura, puentes o cableado entre los pads.
