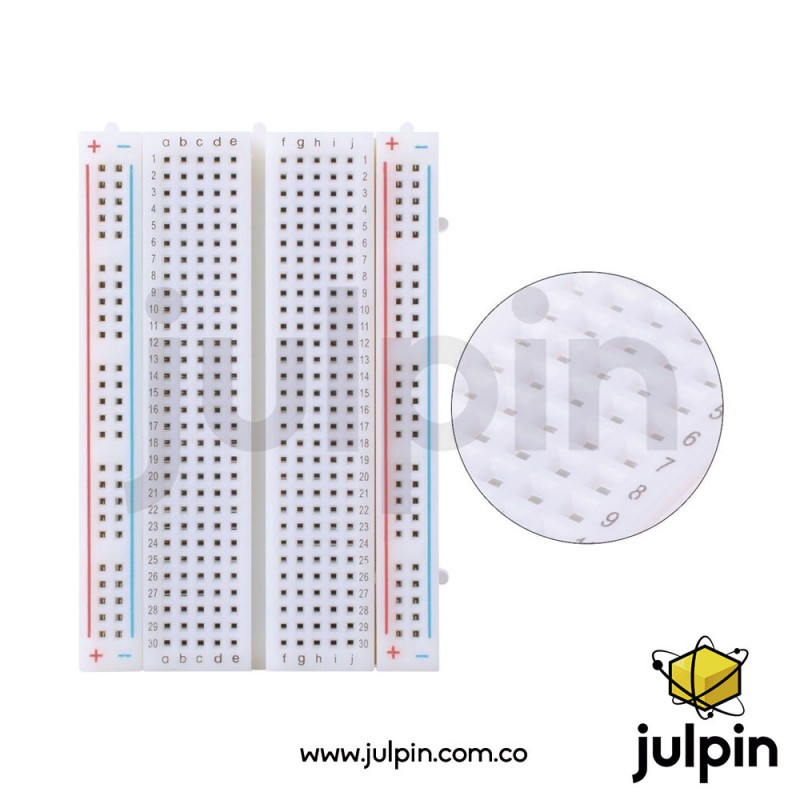

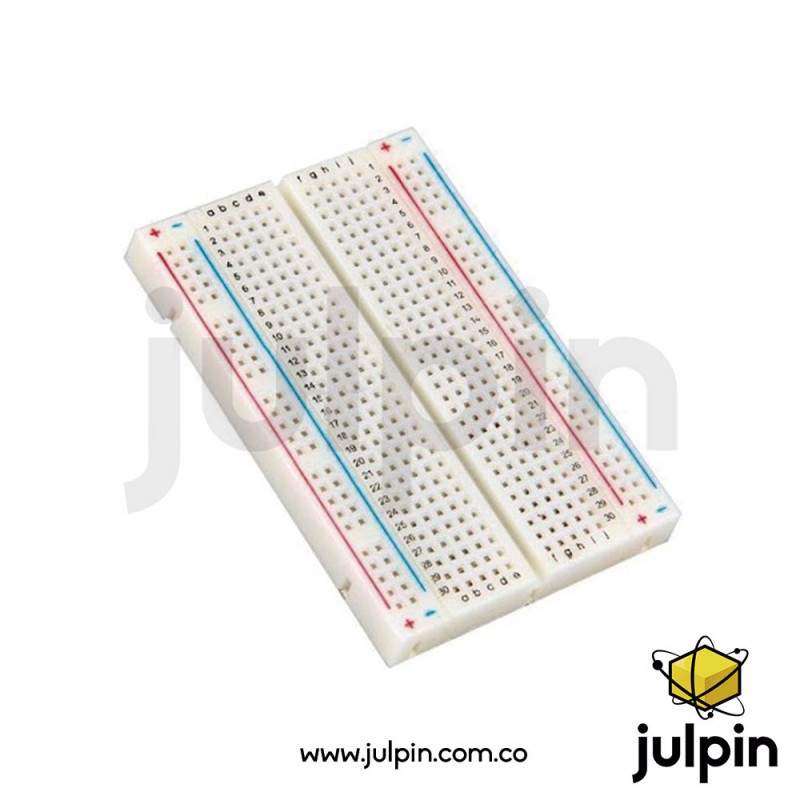

Protoboard de 400 puntos

YXB290

Nuevo

Protoboard de 400 puntos con 1 master de conexión y 2 buses de alimentacíón.

DISPONIBLE PARA ENTREGA INMEDIATA.
7.000 $
Cantidad

Comprar por WhatsApp

DESCRIPCIÓN:

Este protoboard es un tablero, placa de pruebas o placa de inserción, también conocido como breadboard, el cual posee 400 orificios de interconexión distribuidos en 1 zona master para conexión de componentes con 300 puntos y 2 buses de alimentación con 25 puntos positivos y 25 negativos cada uno, para un total de 100 puntos de alimentación, además el protoboard incorpora en su parte trasera una película de material pegante autoadhesivo con el propósito de permitirle fijar el tablero a una superficie, si es que así lo requiere su proyecto.

Este tablero breadboard es ideal para realizar la conexión de prueba de circuitos electrónicos de prototipado en colegios y universidades o incluso para aquellos entusiastas de la electrónica que de manera autodidacta desarrollan sus proyectos. La parte exterior del tablero está mercada con la numeración de las líneas de conexión y también identificando con una línea azul y roja la polaridad de las conexiones internas para ayudar a prevenir cortocircuitos por malas conexiones.

Se ajusta al estándar de distribución interna de conexiones y está fabricado pensando en aquellos proyectos académicos o de gusto personal en los que se requieren pocas conexiones o el área de trabajo es reducida, manteniendo un aspecto limpio en el montaje del proyecto.

La estructura externa del protoboard incorpora guías de empalme macho y hembra a los lados para permitirle, de ser necesario unirse con otros protoboards para un proyectos escalable.




CARACTERÍSTICAS:

  • Total de puntos de conexión 400.
  • Buses de alimentación a cada lado.
  • 100 punto de conexión de alimentación.
  • 300 puntos de montaje de sensores y conexiones.
  • Medidas: 8,3cm x 5,3cm x 0,9cm.
  • Guias de empalme con otros protoboard en lado derecho y superior.
  • Marcación de filas y columnas para facilitar el diseño.
  • Cinta doble cara en su respaldo para asegurarlo a la superficie del proyecto
  • Peso: 39g

CONEXIONES:

Image result for conexion interna de un protoboard

NOTA DE APOYO:

IR A LOS CABLES DE CONEXIÓN PARA ESTE PRODUCTO.


YXB290
