Descripción larga

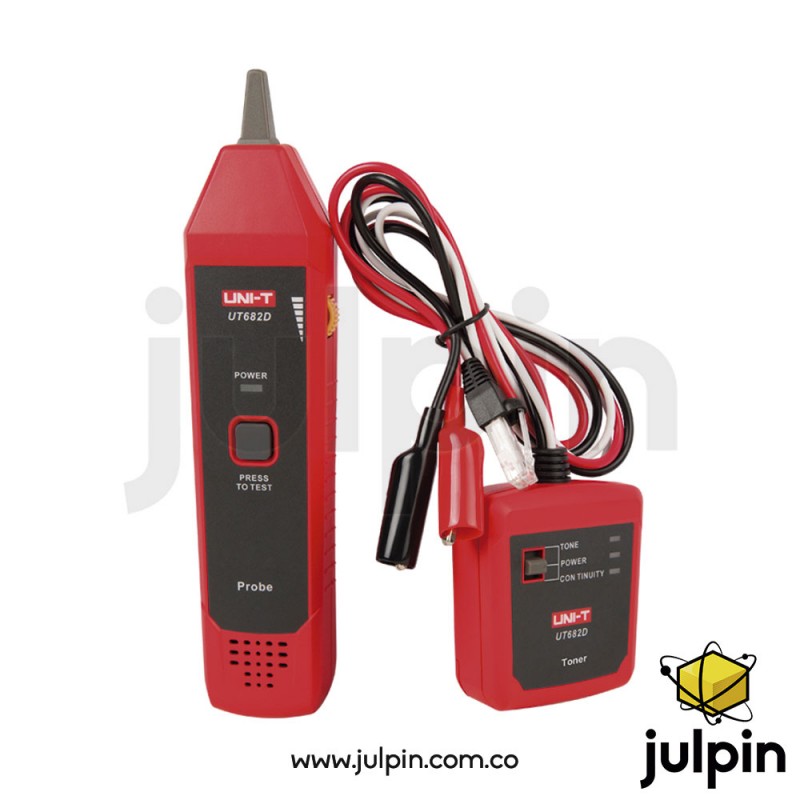

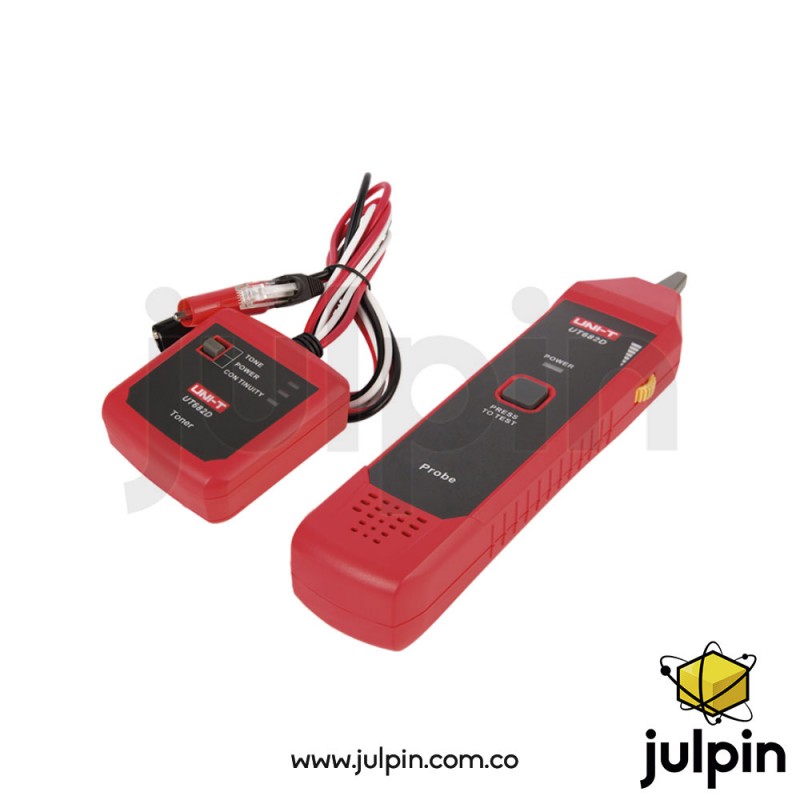

El UNI-T UT682D es un rastreador de cables compuesto por un transmisor y un receptor con sonda, diseñado para identificar y seguir el recorrido de determinados conductores sin necesidad de retirar completamente su aislamiento. UNI-T especifica su aplicación para líneas telefónicas, pares trenzados y cables eléctricos, además de funciones de comprobación de nivel DC y polaridad.

Su funcionamiento mediante señal de rastreo resulta especialmente útil cuando se trabaja con ramales que contienen varios cables, ya que permite seguir el conductor correspondiente mediante la sonda receptora en lugar de tener que identificar visualmente cada cable.

Aplicación especialmente útil en diagnóstico automotriz

En el área de electricidad y electrónica automotriz, el UT682D puede utilizarse como herramienta auxiliar para identificar un conductor específico dentro de un ramal de cables, por ejemplo, cuando se necesita seguir el recorrido de un cable desde un conector hacia otro punto del vehículo.

Esto puede resultar útil durante el diagnóstico de:

• Ramales eléctricos.
• Cableado de sensores.
• Circuitos de alimentación de baja tensión.
• Conductores hacia actuadores.
• Cableado de puertas, tablero, iluminación y accesorios.
• Ramales donde varios conductores tienen apariencia similar.

La principal ventaja es que permite seguir el conductor sin tener que desmontar completamente el ramal, facilitando la identificación del cable que se desea revisar. UNI-T indica específicamente que la serie UT682 puede rastrear cables eléctricos sin abrir su aislamiento.

Importante sobre la localización de cables rotos

Aquí quiero hacer una precisión importante para que la ficha de JULPIN no prometa una función que UNI-T no atribuye específicamente al UT682D.

En la tabla oficial de UNI-T, la función denominada “Broken wire tracking” (seguimiento de cables rotos) aparece marcada para el UT682, pero no para el UT682D. Por esta razón, no recomiendo publicar que el UT682D localiza directamente y con precisión el punto exacto de una ruptura dentro de un ramal automotriz.

Lo correcto comercial y técnicamente es presentarlo como una herramienta para rastrear e identificar conductores eléctricos dentro de un ramal y ayudar en el proceso de diagnóstico, mientras que la confirmación de continuidad y localización exacta de una ruptura debe realizarse con las pruebas eléctricas correspondientes.

Esto es particularmente importante en automóviles: si un conductor está completamente abierto, la señal de rastreo puede verse afectada o no continuar más allá del punto de interrupción. Por ello, el UT682D no debe considerarse un TDR ni un localizador de distancia de falla.

Características y especificaciones técnicas

Ejemplos de uso real

Diagnóstico de ramales eléctricos automotrices

Una de las aplicaciones más interesantes para este producto es la identificación de un cable específico dentro de un ramal automotriz.

Por ejemplo, si un técnico necesita encontrar cuál de varios conductores corresponde a determinado circuito, puede conectar el transmisor al conductor objetivo y utilizar el receptor para seguir la señal a lo largo del ramal.

Esto puede ayudar a:

• Seguir un cable desde un conector hasta otro punto.
• Identificar un conductor entre varios cables similares.
• Trabajar sobre ramales sin necesidad de desmontarlos completamente.
• Facilitar la búsqueda de un conductor antes de realizar una reparación.
• Reducir el tiempo dedicado a identificar manualmente cables.

Instalaciones de redes

Permite identificar y rastrear conductores utilizados en instalaciones de comunicación, especialmente líneas telefónicas y pares trenzados.

Telefonía

La distancia de rastreo especificada por UNI-T para líneas telefónicas es de ≥3000 m, lo que permite trabajar con instalaciones de considerable longitud.

Cableado eléctrico de baja tensión

Puede utilizarse para seguir conductores eléctricos de baja tensión cuando es necesario identificar un cable específico dentro de una instalación.

Mantenimiento e instalaciones

Es útil para técnicos que necesitan identificar rápidamente el recorrido de un conductor sin tener que retirar el aislamiento de todo el cableado.

Recomendaciones de uso

• Para aplicaciones automotrices, trabajar preferiblemente con el circuito desenergizado antes de conectar el transmisor al conductor que se desea rastrear.
• No conectar el transmisor a circuitos que superen la protección de entrada especificada de 60 V DC.
• En vehículos modernos, desconectar o aislar adecuadamente módulos electrónicos sensibles cuando el procedimiento de diagnóstico lo requiera.
• No utilizar el UT682D como sustituto de un multímetro, probador de continuidad o equipo especializado para determinar la resistencia de un conductor.
• Para buscar un conductor dentro de un ramal, recorrer el ramal con la sonda y comparar la intensidad de la señal recibida.
• En ambientes con mucho ruido, puede aprovecharse la conexión para auriculares indicada por UNI-T.
• Si se sospecha un cable partido, utilizar el rastreador como herramienta de identificación y seguimiento, pero confirmar posteriormente la continuidad del conductor mediante una prueba eléctrica apropiada.
• No presentar el equipo como un instrumento TDR: el UT682D no proporciona una distancia numérica hasta el punto de ruptura.
• No confundir el UT682D con el UT682. Aunque pertenecen a la misma serie, las funciones no son idénticas; particularmente, UNI-T diferencia la función de seguimiento de cables rotos en su tabla comparativa.
