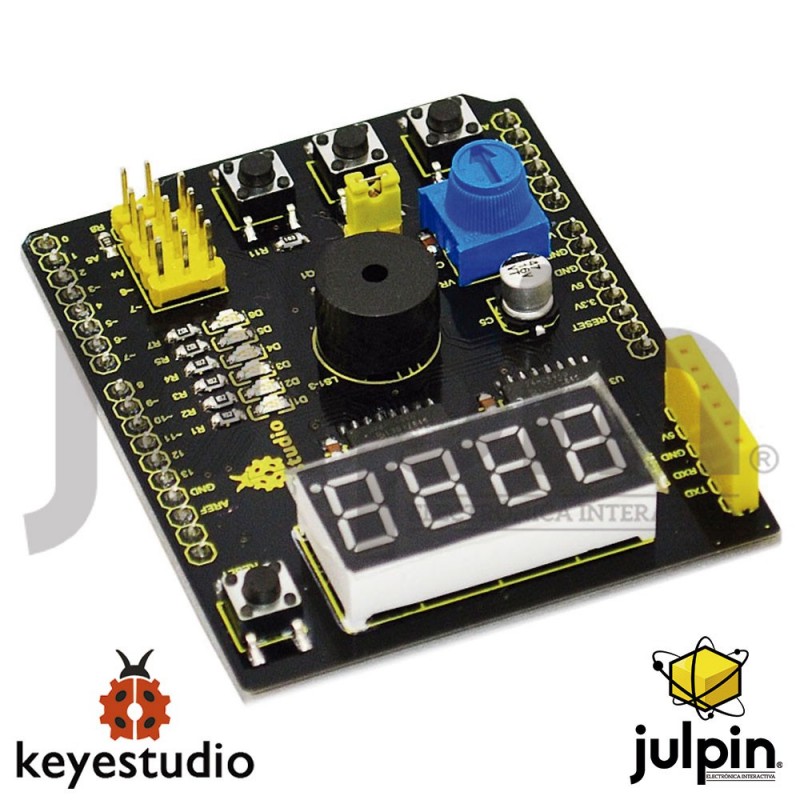

Shield o Escudo multi-proposito V2 con varios sensores para arduino

DESCRIPCIÓN

El Shield o escudo multi-proposito V2 es una placa de aprendizaje basada en Arduino que no necesita soldar y conectar. Es solo descargar directamente el programa para completar el experimento. Es multiuso porque ofrece una variedad de sensores que usandolos con las bibliotecas de códigos de los módulos sensores que han sido incorporados en la placa. Puede utilizarlos directamente. Hay puertos extendidos en el escudo para ayudarle a completar otros experimentos.

CARACTERÍSTICAS

• Compatible con el controlador principal del mercado, tales como UNO R3 y MEGA2560
• Usa indicador LED de 6 canales para mostrar la condición de trabajo del programa para modular el programa convenientemente
• Funciones de conmutación con conmutador de 3 canales
• Un botón de reinicio
• Provee potenciómetro giratorio para realizar entradas analógicas
• Provee alarmar y peromite hacer sonido por el módulo de buzzer pasivo
• Incorpora display de segmentos LED de 4 bits para mostrar datos

VISTA DE CONJUNTO ENSAMBLADO CON LA TARJETA UNO R3

CÓDIGO BÁSICO DE PRUEBA

//pressing nothing to display value of analog revolving potentiometer
//pressing key1 to show 0-3 on LED Segment Displays
//pressing key2 and buzzer ringing
//pressing key3 and flowing light on

//defining three pins of 74HC595
int latchPin = 4;//ST_CP
int clockPin = 5;//SH_CP
int dataPin = 2; //DS

//defining three key input
int key1 = A1;
int key2 = A2;
int key3 = A3;

//buzzer pin
int buzzer = 3;

//pin definition of flowing light
int led1 = 13;
int led2 = 12;
int led3 = 11;
int led4 = 10;
int led5 = 9;
int led6 = 8;


int dat_wei[4]={0x01,0x02,0x04,0x08};    //LED Segment Displays
showing 1--4
int dat_duan[10]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90}; //LED Segment Displays showing 0--9
char i=0;
void setup ()
{
  pinMode(latchPin,OUTPUT);
  pinMode(clockPin,OUTPUT);
  pinMode(dataPin,OUTPUT);

  pinMode(key1,INPUT);
  pinMode(key2,INPUT);
  pinMode(key3,INPUT);

  pinMode(buzzer,OUTPUT);

  pinMode(led1,OUTPUT);
  pinMode(led2,OUTPUT);
  pinMode(led3,OUTPUT);
  pinMode(led4,OUTPUT);
  pinMode(led5,OUTPUT);
  pinMode(led6,OUTPUT);
  for(char i=8;i<14;i++)
   digitalWrite(i,HIGH);
}

void loop()
{
if(digitalRead(key1)==LOW )
  SMG();                    //testing LED Segment Displays
if(digitalRead(key2)==LOW )
  buzzer_();                //testing buzzer
if(digitalRead(key3)==LOW)
  led_display();            //testing LED
if(digitalRead(key1)==HIGH & digitalRead(key2)==HIGH & digitalRead(key3)==HIGH)
  analog();                //testing analog input
}

void SMG(void)
{
 digitalWrite(latchPin,LOW);                         //clear LED Segment Displays
 shiftOut(dataPin, clockPin, MSBFIRST ,0x00);
 shiftOut(dataPin, clockPin, MSBFIRST ,0x00);
 digitalWrite(latchPin,HIGH);

while(1)
 {
 digitalWrite(latchPin,LOW);
                                                       //MSBFIRST,transmitting binary bit from high to low,74HC595 starts from first piece, and displaces data from Q0 to Q7. If there is data, it will start from the second piece like this.
 shiftOut(dataPin, clockPin, MSBFIRST ,dat_duan[i]);   //data about second piece
 shiftOut(dataPin, clockPin, MSBFIRST ,dat_wei[i]);    //way of MSBFIRST,data about first piece
 digitalWrite(latchPin,HIGH);
 i++;
 if(i==4){i=0;}
 if(digitalRead(key1)==HIGH)
 {
   digitalWrite(latchPin,LOW);                         //clear LED Segment Displays
   shiftOut(dataPin, clockPin, MSBFIRST ,0x00);
   shiftOut(dataPin, clockPin, MSBFIRST ,0x00);
   digitalWrite(latchPin,HIGH);
   break;
 }
 }
}

void buzzer_(void)
{
 char i;

 digitalWrite(latchPin,LOW);                         //clear LED Segment Displays
 shiftOut(dataPin, clockPin, MSBFIRST ,0x00);
 shiftOut(dataPin, clockPin, MSBFIRST ,0x00);
 digitalWrite(latchPin,HIGH);

 while(1)
 {
 for(i=0;i<80;i++)// output a frequency sound
 {
  digitalWrite(buzzer,LOW);// sound
  delay(1);//delay1ms
  digitalWrite(buzzer,HIGH);//not sound
  delay(1);//ms delay
 }
 for(i=0;i<100;i++)// output a frequency sound
 {
  digitalWrite(buzzer,LOW);// sound
  digitalWrite(buzzer,HIGH);//not sound
  delay(2);//2ms delay
 }
 if(digitalRead(key2)==HIGH)
 {
   digitalWrite(latchPin,LOW);                         //clear LED Segment Displays
   shiftOut(dataPin, clockPin, MSBFIRST ,0x00);
   shiftOut(dataPin, clockPin, MSBFIRST ,0x00);
   digitalWrite(latchPin,HIGH);
   break;
 }
 }
}

void led_display()
{
digitalWrite(latchPin,LOW);                         //clear LED Segment Displays
shiftOut(dataPin, clockPin, MSBFIRST ,0x00);
shiftOut(dataPin, clockPin, MSBFIRST ,0x00);
digitalWrite(latchPin,HIGH);

while(1)
{
 digitalWrite(led1,LOW);
 delay(100);
 digitalWrite(led1,HIGH);
 digitalWrite(led2,LOW);
 delay(100);
 digitalWrite(led2,HIGH);
 digitalWrite(led3,LOW);
 delay(100);
 digitalWrite(led3,HIGH);
 digitalWrite(led4,LOW);
 delay(100);
 digitalWrite(led4,HIGH);
 digitalWrite(led5,LOW);
 delay(100);
 digitalWrite(led5,HIGH);
 digitalWrite(led6,LOW);
 delay(100);
 digitalWrite(led6,HIGH);
 if(digitalRead(key3)==HIGH)
 {
   break;
 }
}
}


void analog()
{
int val,qian,bai,shi,ge;
val=analogRead(A0);
qian=val/1000;
bai=val%1000;
bai=bai/100;
shi=val%100;
shi=shi/10;
ge=val%10;
digitalWrite(latchPin,LOW);
shiftOut(dataPin, clockPin, MSBFIRST ,dat_duan[qian]);
shiftOut(dataPin, clockPin, MSBFIRST ,0x01);
digitalWrite(latchPin,HIGH);
digitalWrite(latchPin,LOW);
shiftOut(dataPin, clockPin, MSBFIRST ,dat_duan[bai]);
shiftOut(dataPin, clockPin, MSBFIRST ,0x02);
digitalWrite(latchPin,HIGH);
digitalWrite(latchPin,LOW);
shiftOut(dataPin, clockPin, MSBFIRST ,dat_duan[shi]);
shiftOut(dataPin, clockPin, MSBFIRST ,0x04);
digitalWrite(latchPin,HIGH);
digitalWrite(latchPin,LOW);
shiftOut(dataPin, clockPin, MSBFIRST ,dat_duan[ge]);
shiftOut(dataPin, clockPin, MSBFIRST ,0x08);
digitalWrite(latchPin,HIGH);
}

RESULTADO DE LA PRUEBA

Después de encendido, el indicador D1 está encendido, la luz TX de la tarjeta está parpadeando y el indicador LED13 está siempre encendido. No presione nada para mostrar el valor del potenciómetro giratorio analógico; Pulse la tecla 1 para mostrar 0-3 en las visualizaciones de segmentos LED; Presione la tecla 2 y los timbres de timbre; Presione la tecla 3 y sólo la luz que fluye se enciende.
