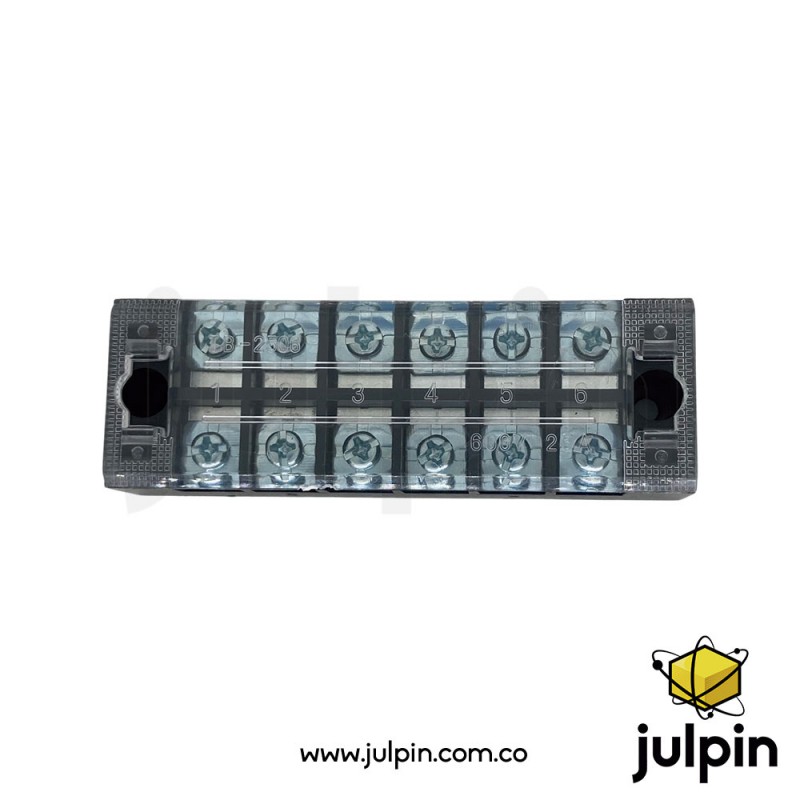

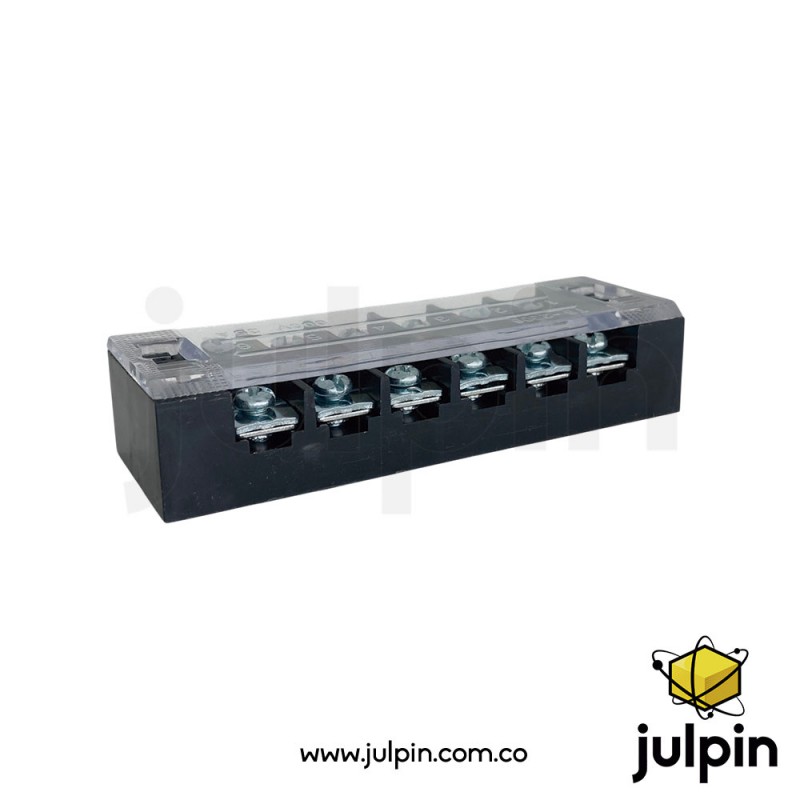

La TB-2506 es un bloque de terminales de tipo barrera para conexiones eléctricas fijas, equipado con seis posiciones independientes y doble fila de terminales de tornillo. Su diseño permite conectar y distribuir conductores de manera ordenada, manteniendo los diferentes puntos de conexión separados mediante barreras aislantes. La referencia está especificada comercialmente para 25 A y 600 V, con una sección de conductor de 0,5 a 2,5 mm² y tornillería M4 en versiones de esta misma familia. Su carcasa aislante y cubierta transparente ofrecen protección mecánica sobre los puntos de conexión, mientras que su sistema de fijación por tornillos permite instalarla de forma estable en paneles, cajas o estructuras de equipos.
| Característica | Especificación |
|---|---|
| Modelo | TB-2506 |
| Tipo | Bornera / bloque de terminales tipo barrera |
| Número de polos | 6 |
| Puntos de conexión | 12 terminales de tornillo |
| Corriente nominal | 25 A |
| Tensión nominal | 600 V |
| Rango de conductor | 0,5–2,5 mm² |
| Tornillo de terminal | M4 |
| Longitud | 91 mm |
| Ancho | 30 mm |
| Altura | 19 mm |
| Material de carcasa | ABS/PC retardante de llama |
| Material del conductor | Cobre / hierro |
| Material de tornillería | Hierro |
| Tipo de conexión | Tornillo |
| Método de instalación | Fijación mediante tornillos |
| Cubierta | Transparente |
| Color de carcasa | Negro |
| Configuración | Doble fila |
| Montaje | Fijo / sobre panel |
| Característica | Beneficio |
|---|---|
| 6 polos independientes | Permite organizar múltiples circuitos en un solo bloque |
| Doble fila de conexiones | Facilita la distribución de entrada y salida de conductores |
| Diseño tipo barrera | Mantiene separados los diferentes puntos eléctricos |
| Conexión mediante tornillo | Proporciona una sujeción mecánica firme |
| Cubierta transparente | Protege las conexiones y permite inspeccionar visualmente los terminales |
| Carcasa retardante de llama | Aporta aislamiento y protección adicional |
| Formato compacto | Permite concentrar varias conexiones en un espacio reducido |
La TB-2506 puede utilizarse en tableros eléctricos, cajas de control, máquinas, automatización industrial, sistemas de distribución de alimentación, fuentes de alimentación, sistemas de iluminación, equipos electrónicos, proyectos de robótica y prototipos eléctricos.
Es especialmente útil cuando se necesitan varios puntos de conexión organizados y accesibles, evitando realizar empalmes individuales o conexiones desordenadas dentro de un gabinete.
Utiliza conductores dentro del rango especificado de 0,5 a 2,5 mm² y realiza el apriete de los tornillos de forma uniforme, evitando forzar la rosca o deformar el conductor. Para instalaciones que trabajen cerca de los valores nominales máximos de 25 A o 600 V, es importante considerar también el calibre del cable, temperatura de operación, aislamiento y normativa eléctrica aplicable.
La capacidad nominal de 25 A / 600 V corresponde a la especificación del bloque y no debe interpretarse como una autorización para operar cualquier calibre de cable a esos valores.
