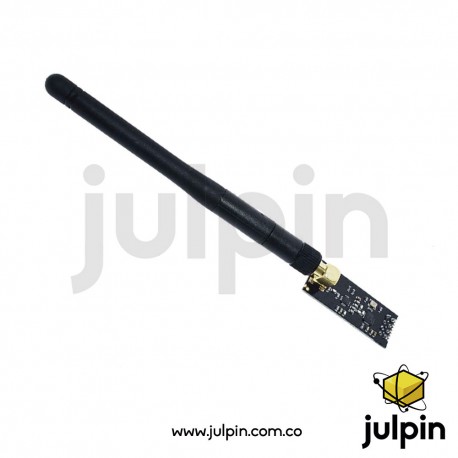

Módulo NRF24L01 con Antena externa

DESCRIPCIÓN:

Este producto se trata de un módulo que utiliza el nuevo transceiver de 2,4GHz de Nordic Semiconductor, el NRF24L01 que opera en la banda de 2.4GHz (Industrial, Científica y Médica) y tiene nuevas características, como su consumo ultra bajo (ULP). El chip Nordic nRF24L01+ integra un completo transceiver de 2.4Ghz, Sintetizador RF, y lógica como el mejorado ShockBurst ™, que es un acelerador de protocolo por hardware para comunicación por SPI con microcontrolador.

El modulo posee 8 pines (headers macho) a través de los que se alimenta (3.3V) y se comunica mediante SPI.

Posee un circuito amplificador de potencia (PA), un circuito amplificador de bajo ruido (LNA) además de una antena SMA que le permite lograr un rango de hasta 1000m en campo abierto.

CARACTERÍSTICAS:

• Fuente de alimentación: 3V ~ 3.6V
• voltaje de funcionamiento del puerto IO: 0 ~ 3.3v / 5v (Tolerante a 5V)
• Consumo de Corriente en modo de transmisión: 115 mA
• Consume de Corriente en modo de receptor: 45mA
• Consumo de Corriente el modo de reposo: 4.2uA
• Temperatura de funcionamiento: -20° ~ 70°
• Tasa de trasmisión: +20 dBm
• Sensibilidad del receptor: -92dBm en 2Mbps modo, -95dBm en modo 1Mbps, -104dBm en modo 250kbps
• Crecimiento PA: 20dB
• Crecimiento LAN: 10dB
• Figura de ruido LAN: 2.6dB
• Crecimiento de la antena: 2dBI
• Velocidad 2M: 520m
• El alcance de transmisión: Hasta 1000m en campo abierto
• Dimensiones: 16.5mmx45.5mm
• Funcionamiento en la banda ISM de 2,4 GHz, por lo que no necesita licencia y es libre en todo el mundo
• 3 Velocidades de Datos seleccionables: 250Kbps, 1Mbps y 2Mbps
• Acelerador por hardware del protocolo SPI (ShockBurst ™)
• Consumo energético ultra bajo, capaz de durar años utilizando una batería
