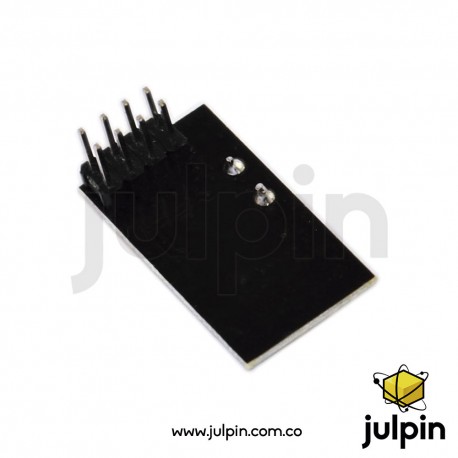

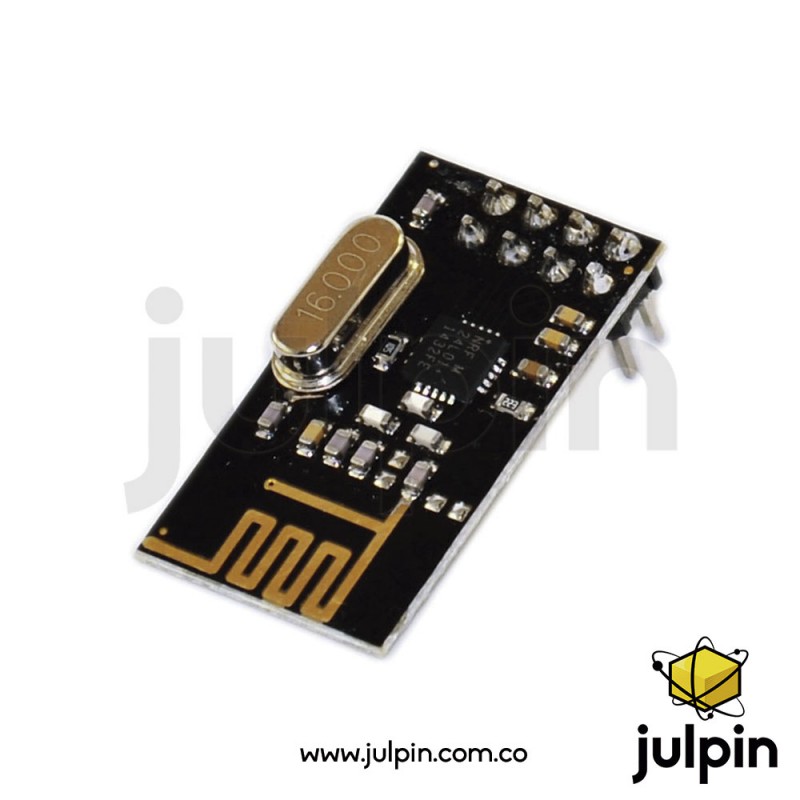

Módulo inalámbrico NRF24L01

DESCRIPCIÓN:

El Módulo de comunicación inalámbrica NRF24L01 es un transceptor de radio frecuencia que trabaja a una máxima de 2Mbps. Su diseño, altamente integrado es de muy bajo consumo de corriente y de bajo costo, lo que lo hace uno de los favoritos para diversos proyectos de bajo presupuesto como los trabajos universitarios y escolares. este dispositivo trabaja en la banda ISM (Industrial, scientific and medical) de 2,4GHz, haciendo que no se requiera ninguna licencia ni permiso para su uso.

Con una corriente máxima en los picos de transmisión y recepción inferior a 14mA, modo de "Stand by" , una administración de potencia mejorada y un rango de alimentación entre 1,9 y 3,6VDC, el NRF24L01 es capaz de funcionar durante meses e incluso años alimentado con pilas de botón o pilas AA o AAA, algo que es muy bueno para cualquier proyecto.

Además el NRF incluye un protocolo hardware que se encarga del manejo de las tramas, ondas o señales que se envían o se reciben por radiofrecuencia, haciendo el trabajo mucho más sencillo y eficiente a la hora de retransmitir tramas por culpa de errores o interferencias, así como del uso de códigos de redundancia cíclicos (CRC), resultando una comunicación por enlace de radio muy robusta y a prueba de fallos.

CARACTERÍSTICAS:

• Transceptor de radio-frecuencia de un solo chip, de bajo coste y que funciona a 2,4GHz con modulación GFSK y 126 canales disponibles.
• Al operar en la banda ISM de 2,4GHz, no necesita licencia de uso.
• Tasa de datos de 1Mbps y 2Mbps.
• Acelerador por protocolo hardware de capa de enlace “Enhanced ShockBurst”.
• Consumo de energía ultra-bajo, proporcionando meses de vida con batería.
• Compatible con toda la serie NRF24L en los modos de 1Mbps y 2Mbps.

El protocolo de capa de enlace “Enhanced ShockBurst” nos proporciona las siguientes automatizaciones y recursos:

• Ensamblaje automático de paquetes (preámbulo, dirección y CRC).
• Detección y validación automáticas del paquete recibido.
• Longitud de paquete dinámica (entre 1 y 32 bytes).
• ACK (confirmación de llegada) automático.
• Retransmisión automática.
• 6 “tuberías” o pipes para la recepción de datos.

PINES DE SALIDA:

• Pines 1 y 2. de alimentación: GND y VCC.
• Pin 3. de Chip Enable (CE) sirve para activar y desactivar la comunicación SPI con el dispositivo.
• Pin 4. CSN se utiliza durante la comunicación SPI, indicando cuándo se transmiten / reciben datos.
• Pin 5. SCK es el del reloj, haciendo que en cada conmutación de nivel bajo a nivel alto se transmita un bit de datos.
• Pines 6 y 7. MOSI y MISO son a los que se conectan los cables por donde viajan los datos de entrada y salida del NRF, respectivamente.
• Pin 8. IRQ se puede configurar para que nos avise cada vez que se recibe un dato por radiofrecuencia, aunque también podemos saber si ha llegado un dato leyendo el registro STATUS.

DESCARGAS DE APOYO:

• Documento guia técnica en PDF
