Tarjeta Controladora RAMPS 1.4 para Impresoras 3D Compatible con Arduino Mega 2560

Tarjeta controladora RAMPS 1.4 (RepRap Arduino Mega Pololu Shield) diseñada para impresoras 3D, máquinas CNC, grabadores láser y proyectos de automatización. Compatible con Arduino Mega 2560 y drivers de motores paso a paso tipo A4988 y DRV8825.

51.000 $
Cantidad

Comprar por WhatsApp

Descripción

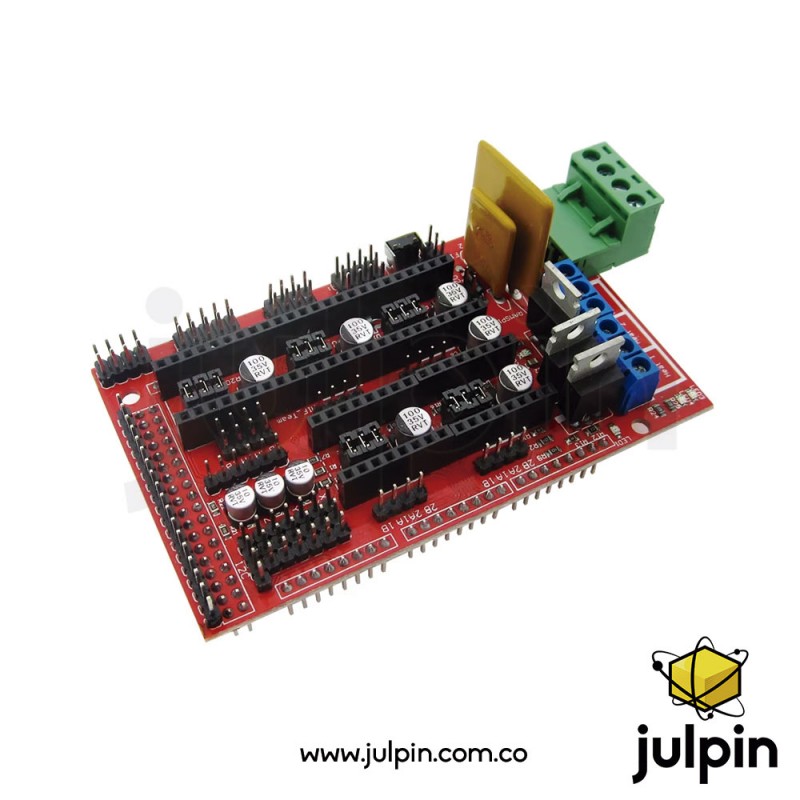

La RAMPS 1.4 (RepRap Arduino Mega Pololu Shield) es una tarjeta de expansión desarrollada para trabajar junto con un Arduino Mega 2560, proporcionando todas las conexiones necesarias para controlar impresoras 3D, máquinas CNC y otros equipos de automatización.

Su diseño modular permite instalar hasta cinco controladores de motores paso a paso tipo Pololu, soportando configuraciones de cuatro ejes más un segundo extrusor o un eje adicional.

La tarjeta integra conexiones para motores paso a paso, sensores de temperatura (termistores), finales de carrera, servomotores, ventiladores, cama caliente, extrusor y alimentación externa, convirtiéndose en una de las plataformas más utilizadas por el proyecto RepRap y por el firmware Marlin.




Características técnicas

Información general

Característica Especificación
Modelo RAMPS 1.4
Nombre completo RepRap Arduino Mega Pololu Shield
Tipo Tarjeta de expansión para Arduino Mega
Arquitectura Modular
PCB Doble cara
Color del PCB Rojo

Compatibilidad

Característica Especificación
Controlador principal Arduino Mega 2560
Compatibilidad Arduino Mega 1280
Firmware compatible Marlin
Proyecto compatible RepRap

La RAMPS 1.4 funciona como un shield y requiere un Arduino Mega 2560 o Mega 1280 para operar.

Control de motores

Característica Especificación
Drivers soportados A4988
Drivers soportados DRV8825
Número de sockets 5
Ejes soportados X, Y, Z
Extrusores soportados E0 y E1

El quinto controlador puede utilizarse para un segundo extrusor o un eje adicional, según la configuración del firmware.

Alimentación

Característica Especificación
Alimentación principal 12 VDC
Alimentación alternativa 24 VDC (según configuración del sistema)
Entradas de alimentación independientes Sí
Protección mediante fusibles rearmables Sí

El diseño original está orientado principalmente a sistemas de 12 V, aunque existen configuraciones que permiten trabajar con 24 V.

Salidas de potencia

Característica Especificación
Salida D8 Cama caliente (Heated Bed)
Salida D9 Ventilador
Salida D10 Hotend (Extrusor)
Número de MOSFET 3

Estas tres salidas MOSFET permiten controlar cargas de potencia mediante PWM o conmutación digital.

Sensores

Característica Especificación
Entradas para termistores 3
Sensores soportados Hotend, cama caliente y sensor adicional

Finales de carrera

Característica Especificación
Conectores para endstops 6
Posiciones X Min, X Max, Y Min, Y Max, Z Min, Z Max

Interfaces auxiliares

Característica Especificación
Conectores para servos Sí
Headers AUX Sí
Pines de expansión Sí
Conectores para LCD Compatibles mediante expansión

Configuración de microstepping

Característica Especificación
Jumpers por driver 3
Configuración independiente Sí

Cada zócalo de driver incorpora tres jumpers para configurar el modo de micropasos del controlador instalado (A4988, DRV8825 u otro compatible). La resolución final depende del controlador utilizado.

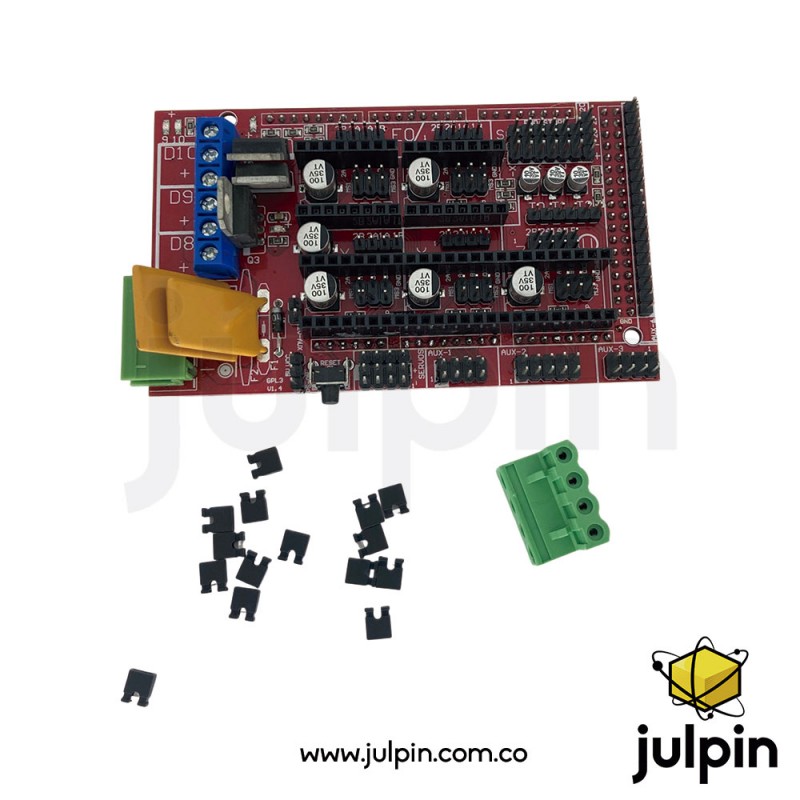

Contenido del producto

Elemento Cantidad
Tarjeta RAMPS 1.4 1
Bornera desmontable 1
Jumpers de configuración Incluidos

No incluidos:

  • Arduino Mega 2560.
  • Drivers A4988 o DRV8825.
  • Disipadores.
  • Pantalla LCD.
  • Motores paso a paso.
  • Fuente de alimentación.

Usos y aplicaciones

La RAMPS 1.4 está diseñada para el control de sistemas de movimiento basados en motores paso a paso.

Aplicaciones típicas:

  • Impresoras 3D RepRap.
  • Impresoras Prusa i3.
  • Máquinas CNC.
  • Grabadores láser.
  • Cortadoras CNC.
  • Robots cartesianos.
  • Automatización industrial ligera.
  • Proyectos de fabricación digital.
  • Plataformas educativas de control numérico.
  • Desarrollo con firmware Marlin.

Consideraciones importantes

  • Esta tarjeta no funciona por sí sola; requiere un Arduino Mega 2560 o Mega 1280 para operar.
  • Los drivers de motores paso a paso (A4988, DRV8825, etc.) no están incluidos y deben instalarse respetando la orientación correcta para evitar daños.
  • La alimentación de motores y elementos calefactores debe realizarse mediante una fuente adecuada para la carga conectada.
  • La configuración de micropasos depende del controlador instalado y de la posición de los jumpers.
