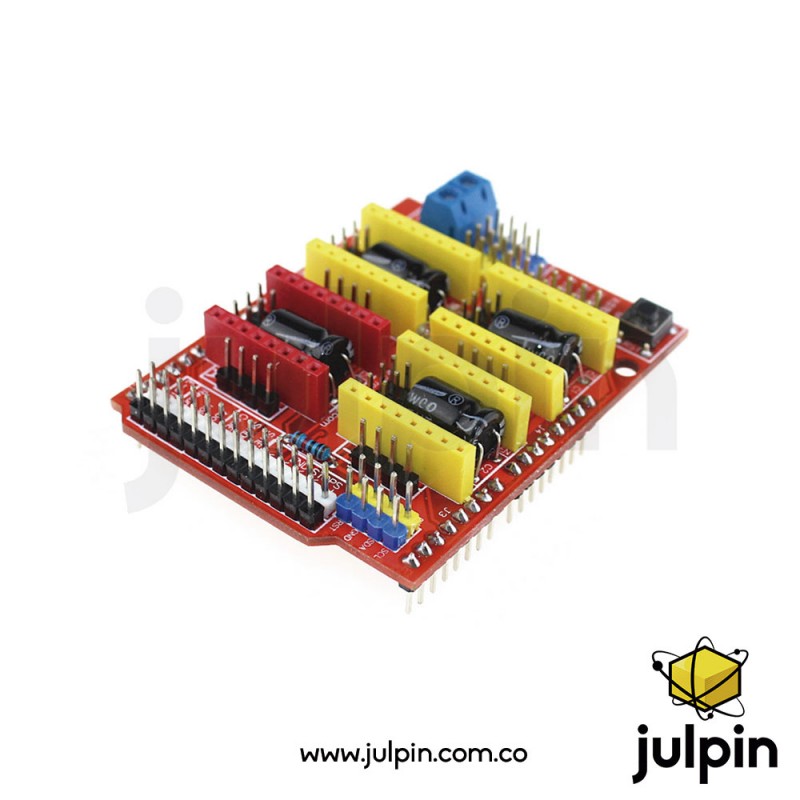

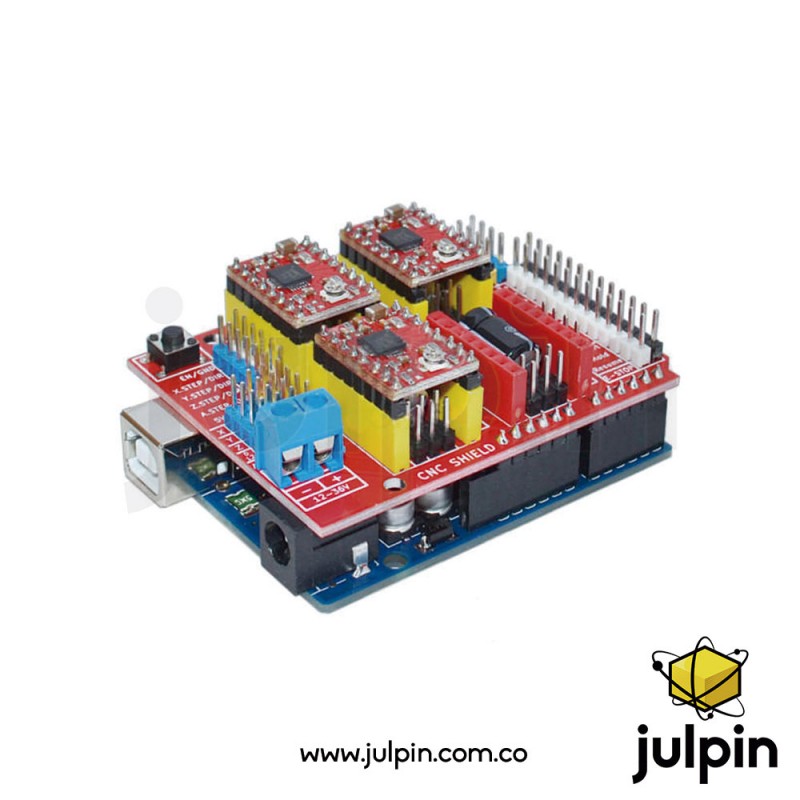

Este producto se trata del shield o escudo para montaje de los controladores A4988 para motores paso a paso en la construcción de impresoras 3D y CNC. Se puede utilizar como tarjeta de expansión montado directamente sobre un arduino UNO R3 (No incluido) para el control de máquinas de grabado e impresoras 3D. Cuenta con un total de 4 ranuras para módulos de accionamiento A4988 de motor paso a paso (no incluidos).
Con este escudo puede controlar hasta 4 motores paso a paso. Cada canal de motor paso a paso sólo necesita 2 puertos IO, lo que significa que 8 puertos IO son suficientes para gestionar 3 motores paso a paso. Este escudo puede hacer un trabajo rápido para la gestión de motores paso a paso en su proyecto.
CARACTERÍSTICAS:
Última shield versión 3.0 de Arduino CNC
Compatible con GRBL 0.8c. (Firmware de código abierto que se ejecuta en un Arduino UNO que convierte los comandos de código G en señales paso a paso)
Soporte de 4 ejes (X, Y, Z, A-Puede duplicar X, Y, Z o hacer un 4º eje completo con firmware personalizado usando los pins D12 y D13)
2 x topes finales para cada eje (6 en total)
Habilitación y dirección del cabezal
Activa refrigerante
Utiliza controladores paso a paso compatibles con Pololu A4988 extraíbles. (A4988, DRV8825 y otros)
Puentes para configurar el Micro-Stepping para los controladores paso a paso. (Algunos controladores como el DRV8825 pueden hacer hasta 1/32 micro-stepping)
Diseño compacto.
Los motores paso a paso se pueden conectar con conectores molex de 4 pines o soldar en su lugar.
Se ejecuta en 12-36V DC. (Por el momento sólo los controladores Pololu DRV8825 pueden manejar hasta 36V por lo que considere el voltaje de funcionamiento al alimentar la placa).
