Descripción
El SN04-N es un sensor de proximidad inductivo de formato cuadrado diseñado para detectar la presencia de objetos metálicos sin necesidad de contacto físico. Su funcionamiento se basa en la generación de un campo electromagnético en la superficie activa del sensor; cuando un objeto metálico entra dentro de la zona de detección, se produce una variación en el campo que provoca el cambio de estado de la salida eléctrica.
Esta versión utiliza una salida NPN normalmente abierta (NO). En condición de reposo la salida permanece abierta y, cuando se detecta un objeto metálico, la salida cambia a estado activo conectándose hacia 0 V. Este tipo de salida es ampliamente utilizado en sistemas de automatización, controladores, PLC, máquinas CNC, impresoras 3D y proyectos de robótica.

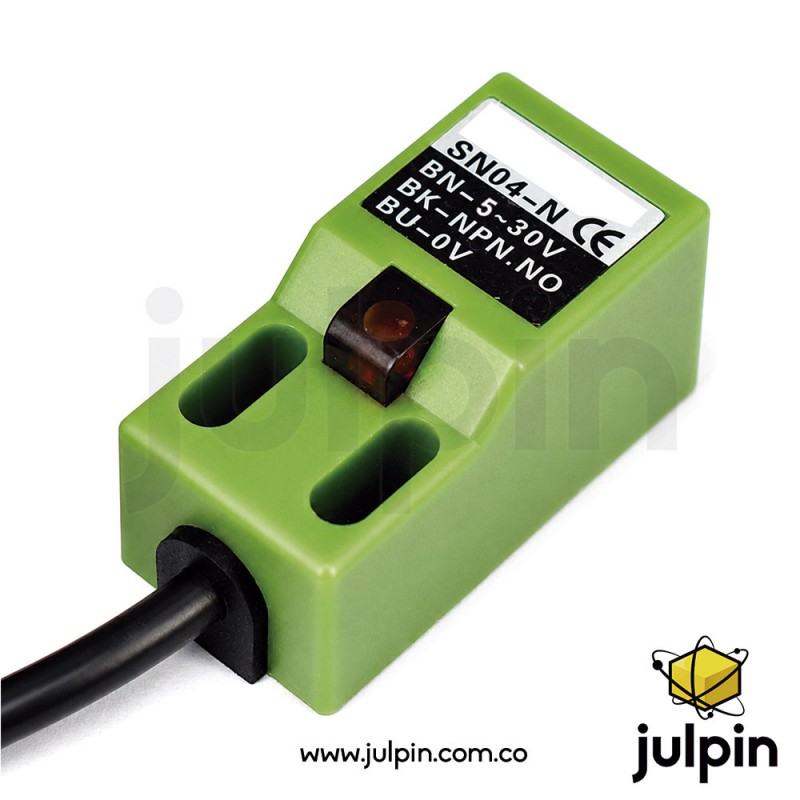

El sensor incorpora un indicador LED de detección y dispone de una carcasa compacta con orificios de montaje, facilitando su instalación en estructuras y mecanismos donde se requiera detectar la posición o presencia de piezas metálicas. La familia SN04-N se comercializa específicamente para aplicaciones de detección, conteo, posicionamiento y como alternativa a determinados finales de carrera mecánicos.
Especificaciones técnicas
| Característica |
Especificación |
| Marca |
LEFIRCKO |
| Modelo |
SN04-N |
| Tipo de sensor |
Proximidad inductivo |
| Formato |
Cuadrado |
| Alimentación |
5–30 V DC |
| Tipo de salida |
NPN |
| Estado de salida |
Normalmente abierto (NO) |
| Número de hilos |
3 |
| Color de cables |
Marrón, negro y azul |
| Marrón (BN) |
VCC / alimentación positiva |
| Negro (BK) |
Salida NPN normalmente abierta |
| Azul (BU) |
0 V / GND |
| Objeto de detección |
Objetos metálicos |
| Distancia de detección |
Aproximadamente 4–5 mm, según versión y condiciones del objeto |
| Corriente de salida |
Hasta 300 mA en las especificaciones comerciales del SN04-N |
| Indicador |
LED de estado |
| Dimensiones típicas |
Aproximadamente 35–36 × 18 × 18 mm |
| Montaje |
Orificios/ranuras de fijación |
| Cable |
Cable integrado de 3 conductores |

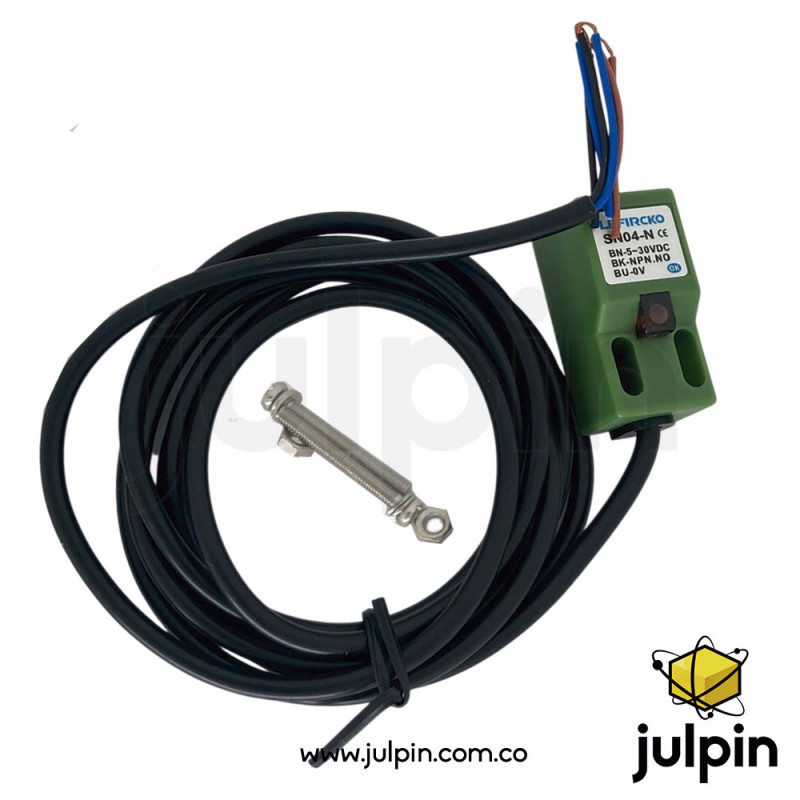

Las referencias SN04-N disponibles comercialmente presentan pequeñas variaciones entre fabricantes y lotes, especialmente en distancia de detección, dimensiones y tensión mínima de alimentación. La unidad ofrecida corresponde a la versión identificada como LEFIRCKO SN04-N, cuyo marcado indica 5–30 VDC, NPN NO y 0 V. La familia SN04-N está documentada con configuraciones de 3 hilos, salida NPN normalmente abierta y detección inductiva de aproximadamente 4 mm.
Características principales
| Característica |
Descripción |
| Detección sin contacto |
Detecta objetos metálicos sin utilizar un mecanismo físico de accionamiento. |
| Salida NPN NO |
Adecuada para sistemas de control que utilizan entradas de tipo NPN. |
| Alimentación 5–30 V DC |
Permite utilizarlo en diferentes sistemas de control de baja tensión. |
| Formato compacto |
Facilita su incorporación en mecanismos y estructuras con espacio limitado. |
| LED indicador |
Permite visualizar el estado de detección. |
| Montaje sencillo |
Dispone de elementos de fijación integrados en el cuerpo. |
| Tres conductores |
Alimentación y señal se manejan mediante una conexión de tres hilos. |
Aplicaciones
- Impresoras 3D
- Máquinas CNC
- Máquinas de grabado
- Automatización industrial
- Sistemas de conteo de piezas
- Detección de presencia de objetos metálicos
- Control de posición
- Sistemas de final de carrera sin contacto
- Robótica
- Proyectos con Arduino, PLC y otros controladores
- Sistemas de posicionamiento de mecanismos
El SN04-N se utiliza habitualmente como sensor de posición y detección en impresoras 3D y máquinas CNC, incluyendo aplicaciones donde se requiere sustituir un final de carrera mecánico por una detección inductiva sin contacto.
Recomendaciones de uso
- Utilizarlo dentro del rango de alimentación especificado para esta versión: 5–30 V DC.
- Verificar que la entrada del controlador sea compatible con una salida NPN normalmente abierta.
- Tener en cuenta que la distancia efectiva de detección depende del material, tamaño y geometría del objeto metálico.
- Para obtener una detección consistente, mantener una separación adecuada entre el sensor y el objeto.
- Al instalarlo en una impresora 3D o CNC, comprobar la posición del sensor respecto al elemento metálico que se desea detectar.
- No asumir que todos los sensores SN04-N son eléctricamente idénticos; existen versiones comerciales con diferentes rangos de alimentación y parámetros de detección.
