Descripción

El Kit Educativo Caminante con Carreta es un proyecto didáctico de construcción mecánica y eléctrica en el que el estudiante ensambla paso a paso una figura caminante articulada conectada a una carreta.

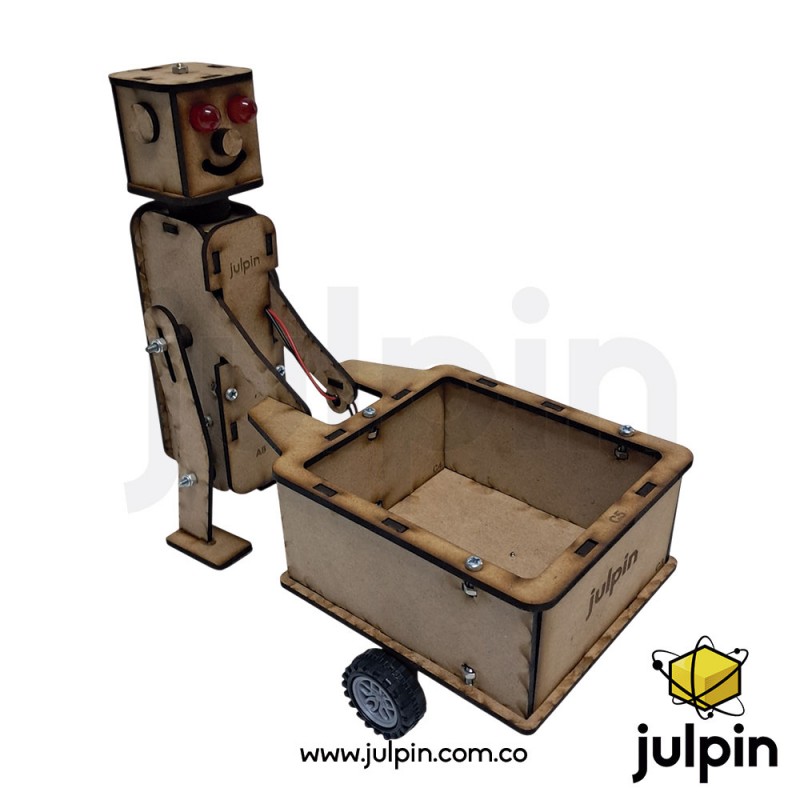

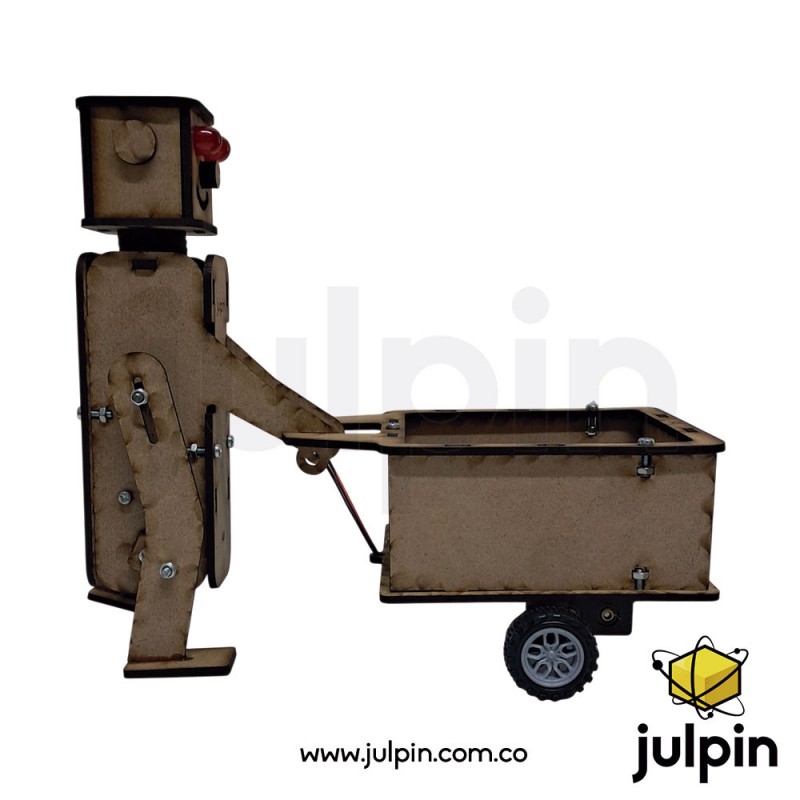

Su estructura está fabricada mediante corte láser en HDF de 3 mm, lo que permite trabajar con diferentes piezas, articulaciones, uniones y elementos mecánicos hasta conformar el modelo completo mostrado en las fotografías.

El movimiento se produce mediante un motorreductor DC amarillo de doble eje. La reducción mecánica disminuye la velocidad del motor y proporciona un movimiento más apropiado para accionar el mecanismo articulado. Mediante la disposición de sus brazos, piernas, puntos de giro y elementos de transmisión, el movimiento rotativo del motor se aprovecha para producir el desplazamiento mecánico del caminante.

Este principio convierte el proyecto en una herramienta especialmente interesante para comprender cómo un movimiento rotativo puede transformarse en movimiento alternativo o articulado, concepto presente en numerosos mecanismos y sistemas robóticos.

Además de construir el modelo, el estudiante puede observar directamente cómo interactúan conceptos como motor, engranajes, ejes, articulaciones, fricción, transmisión de movimiento y energía eléctrica. Este tipo de aprendizaje mediante construcción es característico de los kits educativos de robótica y mecánica, donde el montaje permite relacionar principios de ingeniería con un resultado físico observable.

Los dos LED de 10 mm forman los ojos del caminante y aportan una función visual al proyecto, mientras que la batería cuadrada de 9 V suministra la energía eléctrica del conjunto.

¿Qué aprende el estudiante?

Con este proyecto se pueden trabajar de manera práctica conceptos de:

• Electricidad básica: alimentación, polaridad y conexiones eléctricas.
• Motores DC: conversión de energía eléctrica en movimiento.
• Motorreductores: relación entre velocidad y fuerza disponible en un mecanismo.
• Movimiento rotativo: giro generado por el eje del motor.
• Transformación del movimiento: utilización del giro para producir el movimiento articulado de las piernas.
• Ejes y puntos de pivote: identificación de las partes alrededor de las cuales giran las piezas.
• Mecanismos articulados: coordinación de diferentes piezas para producir un movimiento determinado.
• Transmisión de movimiento: transferencia del movimiento desde el motor hacia la estructura.
• Fricción y tracción: interacción entre los pies, las ruedas y la superficie.
• LED y polaridad: identificación de ánodo y cátodo y funcionamiento básico de un diodo emisor de luz.
• Ensamble mecánico: utilización de tornillos, tuercas, separadores y piezas estructurales.
• Interpretación espacial: reconocimiento de la posición y orientación correcta de las piezas.
• Pensamiento lógico: comprensión de la secuencia necesaria para construir un sistema funcional.
• Resolución de problemas: identificación y corrección de errores durante el montaje.

Principio de funcionamiento

El proyecto integra tres sistemas principales.

Sistema eléctrico: la batería proporciona la energía necesaria para alimentar el motor y los elementos eléctricos del modelo.

Sistema electromecánico: el motorreductor transforma la energía eléctrica en movimiento rotativo. Su caja reductora modifica las características del giro para hacerlo más adecuado para el mecanismo del caminante.

Sistema mecánico: el movimiento del motor se transmite a las piezas articuladas del cuerpo. La geometría de las uniones y los puntos de pivote hace que el giro se transforme en una secuencia de movimientos de las extremidades. La carreta acompaña el desplazamiento mediante sus ruedas.

Componentes principales

Características técnicas

Habilidades que desarrolla

El Caminante con Carreta no se limita al montaje de una figura. El estudiante debe identificar componentes, interpretar formas, relacionar piezas, seguir una secuencia y comprobar posteriormente si el mecanismo funciona correctamente.

Esto permite fortalecer especialmente el pensamiento lógico, razonamiento espacial, coordinación motriz fina, concentración, creatividad, análisis de mecanismos y resolución de problemas.

Además, al poder observar directamente las piezas en movimiento, conceptos que inicialmente pueden resultar abstractos —como eje, pivote, reducción, transmisión o transformación de movimiento— se convierten en fenómenos visibles y fáciles de experimentar.

Aplicaciones educativas

Es apropiado para actividades de robótica educativa, tecnología, proyectos STEM/STEAM, mecánica básica, electricidad básica, clubes de ciencia, talleres de construcción y actividades prácticas de aula.

También puede utilizarse como proyecto introductorio antes de avanzar hacia robots que incorporen sensores, tarjetas programables o sistemas de control, ya que primero permite comprender la relación fundamental entre energía, motor, estructura y movimiento.

Recomendaciones de uso

Se recomienda realizar el montaje siguiendo una secuencia organizada, identificando las piezas antes de comenzar y evitando apretar excesivamente los tornillos ubicados en articulaciones móviles.

También es importante verificar la polaridad de los LED antes de conectarlos y revisar que ninguna pieza del mecanismo quede bloqueada. En los puntos articulados debe existir suficiente libertad de movimiento para permitir que el motor accione correctamente el sistema.

La supervisión de un adulto o docente es recomendable cuando el kit sea utilizado por niños, especialmente durante las conexiones eléctricas y el ajuste del mecanismo.
