Descripción

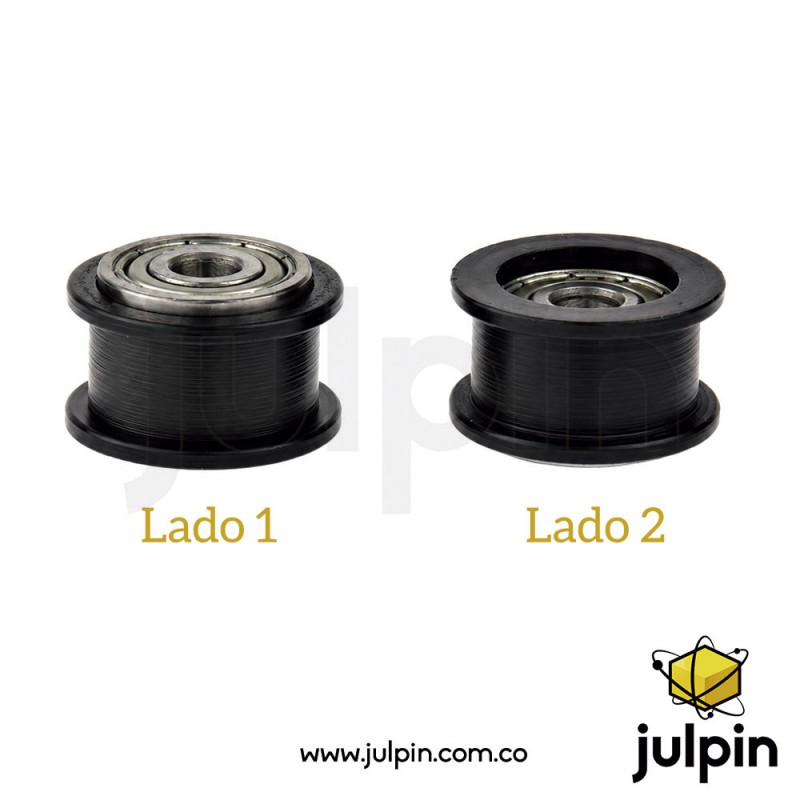

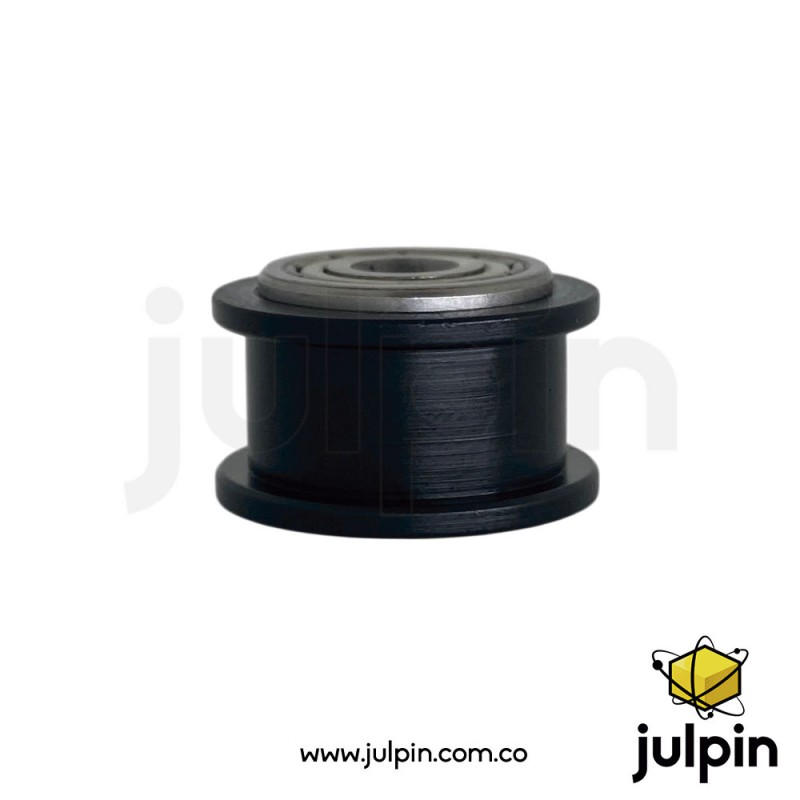

La rueda con rodamiento y ranura tipo H de 5 × 21 × 12,5 mm es un elemento mecánico utilizado para guiar y soportar el movimiento de componentes en sistemas de desplazamiento de impresoras 3D, máquinas CNC y otros mecanismos de movimiento lineal.
Está construida en POM (poliacetal), un material plástico de ingeniería utilizado en componentes mecánicos por su rigidez, estabilidad dimensional y buenas características de deslizamiento. En su interior incorpora rodamientos 625ZZ, proporcionando un movimiento de baja fricción alrededor de un eje de 5 mm. Las referencias comerciales de esta medida se utilizan específicamente como ruedas de rodamiento para impresoras 3D y máquinas de grabado CNC.
Su configuración de ranura tipo H permite utilizar la rueda como elemento de guiado o apoyo dentro de mecanismos donde se requiere mantener un desplazamiento controlado. Por sus dimensiones compactas, es apropiada para mecanismos de movimiento de equipos de fabricación digital y proyectos de automatización.
Especificaciones técnicas
| Característica |
Especificación |
| Tipo |
Rueda guía / polea pasiva con rodamiento |
| Diseño |
Ranura tipo H |
| Aplicación |
Impresoras 3D, CNC y mecanismos de movimiento |
| Material de la rueda |
POM |
| Rodamiento |
625ZZ |
| Diámetro interno |
5 mm |
| Diámetro exterior |
21 mm |
| Ancho total |
12,5 mm |
| Color |
Negro |
| Tipo de movimiento |
Rodamiento sobre eje |
| Instalación |
Sobre eje o tornillo de 5 mm compatible |
| Presentación |
1 unidad |
Rodamiento 625ZZ
El rodamiento 625ZZ utilizado en este tipo de rueda tiene dimensiones nominales de 5 × 16 × 5 mm: 5 mm de diámetro interno, 16 mm de diámetro exterior y 5 mm de ancho. La designación ZZ corresponde a un rodamiento con blindaje metálico en ambos lados.
Características principales
| Característica |
Ventaja |
| Rueda de POM |
Buena rigidez y estabilidad para mecanismos de movimiento. |
| Rodamiento 625ZZ |
Permite un giro suave alrededor de un eje de 5 mm. |
| Ranura tipo H |
Facilita su utilización como rueda de guiado en mecanismos compatibles. |
| Formato compacto |
Adecuado para sistemas de movimiento de impresoras 3D y CNC. |
| Diámetro interno de 5 mm |
Compatible con ejes, tornillos o separadores de 5 mm. |
| 21 mm de diámetro exterior |
Proporciona una rueda de pequeño formato para mecanismos compactos. |
Aplicaciones
- Impresoras 3D.
- Máquinas CNC.
- Máquinas de grabado.
- Sistemas de movimiento lineal.
- Mecanismos de guiado.
- Proyectos de robótica.
- Automatización y prototipado.
- Sistemas de desplazamiento construidos con perfiles y rieles compatibles.
En aplicaciones de impresoras 3D y CNC, este tipo de rueda se emplea como elemento pasivo de guiado y desplazamiento.
Recomendaciones de uso
- Verificar que el eje o tornillo utilizado tenga 5 mm de diámetro.
- Comprobar que la geometría de la guía sea compatible con la ranura tipo H.
- Mantener el rodamiento y la superficie de rodadura libres de polvo, residuos de filamento y partículas abrasivas.
- Evitar aplicar cargas laterales superiores a las previstas para el mecanismo.
- Al reemplazar una rueda existente, comprobar las tres dimensiones principales: 5 × 21 × 12,5 mm.
- No confundir esta rueda con ruedas tipo V, U o ruedas GT2 dentadas, ya que la geometría de la ranura determina el sistema mecánico compatible.
