Sensor de polvo SHARP GP2Y1010AU0F

DESCRIPCIÓN:

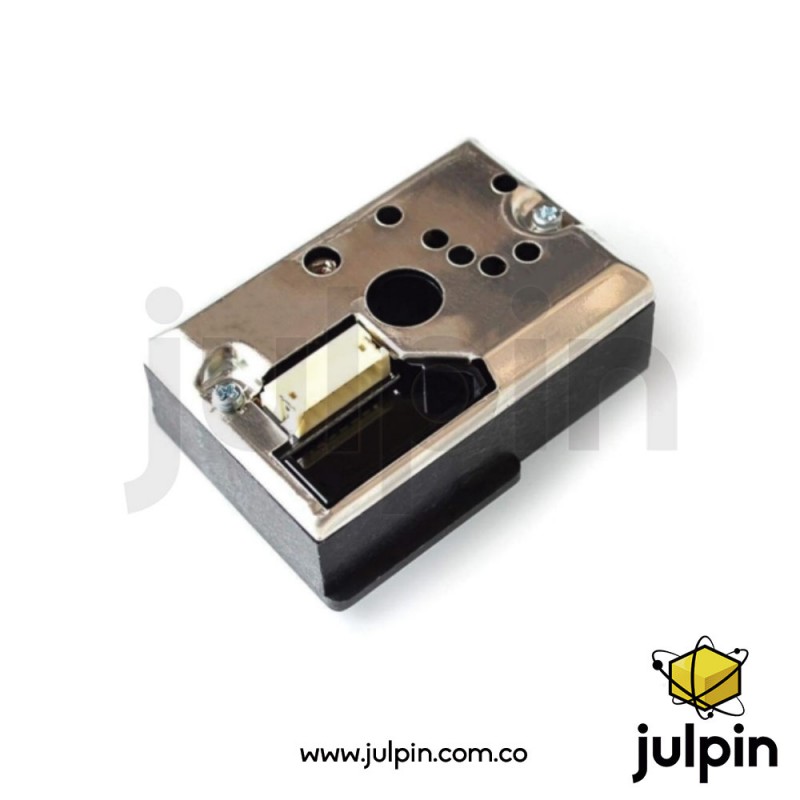

Este producto se trata de un sensor GP2Y1010AU0F que permite realizar la medición de manera muy sencilla de la concentración de polvo en el ambiente. Este sensor de polvo incorpora un diodo infrarrojo y un fotoresistor enfrentados, lo que le permite medir la luz reflejada por las partículas de polvo en el ambiente. Este sensor tiene una salida analógica que es proporcional a la cantidad de polvo detectado (densidad de polvo mg/m3). La sensibilidad del sensor es de 0,5V por cada 0,1mg de polvo x metro cúbico.

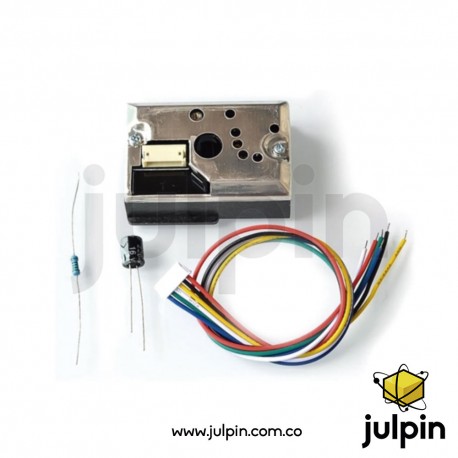

El sensor de polve SHARP GP2Y1010AU0F incluye un cable de 6 pines, que es necesario para conectarlo a un microcontrolador. Para conectarlo y poder relizar la programación con una placa arduino se requiere una resistencia de 150 Ohm y un condensador de 220uF (Incluidos en el paquete).

Este sensor tiene muchas aplicaciones en proyectos relacionados con el analisis de calidad de aire, purificadores, sistemas de aire acondicionado, alarmas y muchos otros.

CARACTERÍSTICAS:

• Voltaje de Operación: 5V DC
• Corriente de operación: 11mA a 20mA.
• Tipo de salida: Analógica lineal y proporcional a la concentración de polvo.
• Rango de detacción: 0 ~ 600 ug/m3 (micro gramos x metro cúbico)
• Sensibilidad: 0,5V por cada 0,1mg/m3.
• Tensión de salida libre de polvo o punto cero: 0,9V.
• Temperatura de operación: -10℃ ~ +65℃.
• Tamaño: 46mm x 30mm x 17,6mm
• Peso: 16g.

CONEXIÓN CON UN ARDUINO:

• Pin 1 (V-LED): En serie con la resistencia de 150 Ohm conectada a 5V.
• Pin 2 (LED-GND): GND del arduino.
• Pin 3 (LED): Pin del arduino (2).
• Pin 4 (S-GND): GND del arduino.
• Pin 5 (Vo): Pin analógico del arduino (A0)
• Pin 6 (VCC): 5V.
