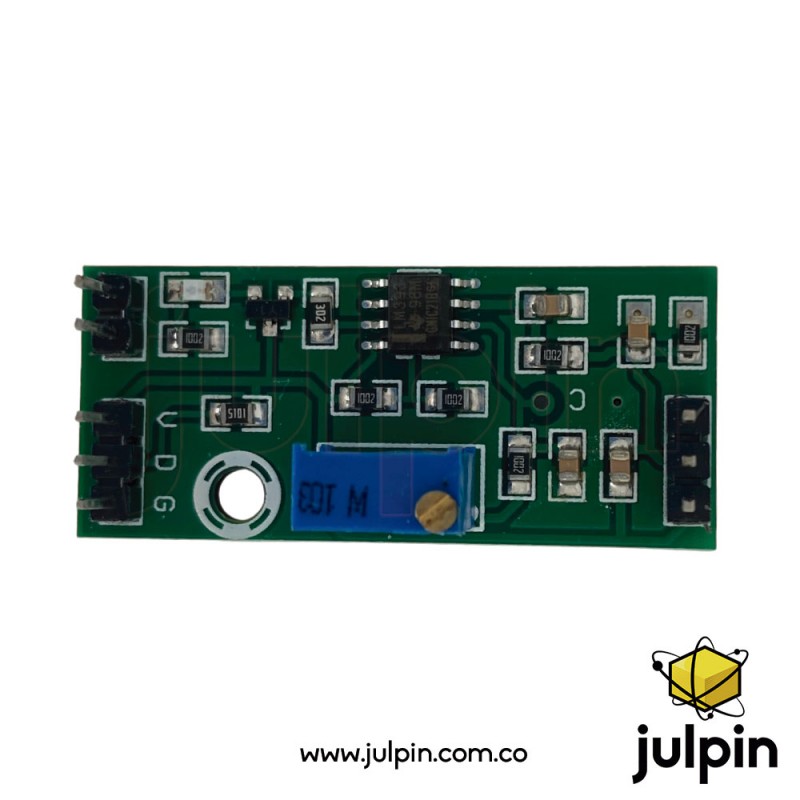

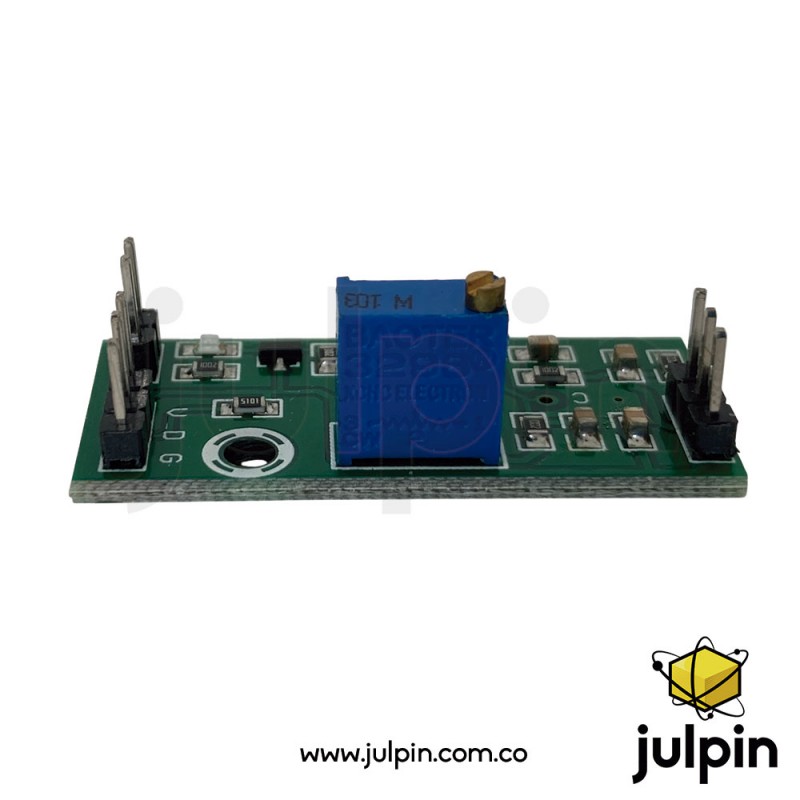

Módulo comparador de voltaje LM393

Descripción larga

El módulo comparador de voltaje LM393 es un módulo electrónico diseñado para comparar dos niveles de voltaje y generar una salida digital cuando uno supera al otro. Está basado en el circuito integrado LM393, un comparador dual de baja potencia ampliamente utilizado en aplicaciones industriales, educativas y de automatización.

Este módulo incorpora un potenciómetro ajustable, que permite definir un voltaje de referencia, facilitando la detección de umbrales sin necesidad de componentes externos adicionales. Cuando el voltaje de entrada supera (o cae por debajo) del nivel de referencia, el módulo conmuta su salida, lo que permite activar relés, LEDs, zumbadores o señales lógicas para microcontroladores.

Gracias a su salida de colector abierto, el LM393 es compatible con diferentes niveles lógicos y es ideal para trabajar con Arduino, ESP32, ESP8266, Raspberry Pi y otros sistemas digitales. Es ampliamente utilizado en detección de batería baja, sensores analógicos, protección de voltaje y control automático.

Características técnicas

Circuito comparador

• Circuito integrado: LM393 (comparador dual de voltaje)

• Tipo de salida: Colector abierto

• Tiempo de respuesta: Rápido (apto para señales analógicas lentas y medias)

• Consumo: Bajo consumo de corriente

Alimentación y señales

• Voltaje de alimentación del módulo: 3.3 V a 5 V DC

• Voltaje de entrada a comparar: 0 V hasta el voltaje de alimentación

• Voltaje de referencia: Ajustable mediante potenciómetro multivuelta

• Salida digital: Nivel bajo/alto según comparación

• Indicadores: LED de estado (presente en la mayoría de versiones)

Conexiones típicas

• VCC: Alimentación

• GND: Tierra

• DO (Digital Output): Salida digital del comparador

• AO / IN: Entrada analógica a comparar (según versión del módulo)

Compatibilidad

• Microcontroladores: Arduino, ESP32, ESP8266, Raspberry Pi

• Sensores compatibles: Sensores analógicos de voltaje, divisores resistivos, sensores de gas, luz, temperatura (salida analógica)

Usos y aplicaciones reales

• Detección de batería baja o sobrevoltaje

• Sistemas de alarma por nivel de voltaje

• Robótica: detección de umbrales de sensores

• Automatización básica y control de procesos

• Conversión de señal analógica a digital por umbral

• Prácticas educativas de comparadores de voltaje

• Protección de circuitos electrónicos

Consideraciones importantes

• La salida del LM393 es de colector abierto, puede requerir resistencia pull-up (muchos módulos ya la incluyen).

• No es un amplificador operacional, sino un comparador (no trabaja en lazo cerrado).

• El módulo compara niveles, no mide voltaje de forma analógica.

• El segundo comparador interno del LM393 puede no estar expuesto en el módulo.
