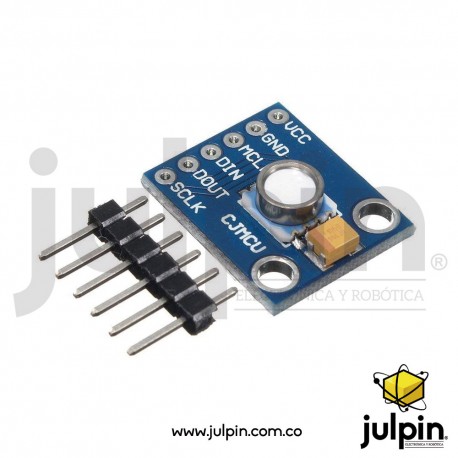

Módulo sensor digital de presión

DESCRIPCIÓN:

Este producto se trata de un sensor digital de presión MS5540-CM que es un dispositivo híbrido SMD que incluye un sensor de presión de alta precisión y un IC de interfaz ADC. Es una versión en miniatura del módulo de barómetro / altímetro MS5534C y proporciona un voltaje de 16 bits que depende de los parámetros de temperatura y presión. El sensor MS5540C es un dispositivo de bajo voltaje y baja potencia y con interruptor de apagado automático. La interfaz de 3 cables puede cumplir con las diversas comunicaciones con la mayoría de microprocesadores. En comparación con el MS5534A, este ha mejorado el rango de la caída de presión (10 mbar). En relación con el MS5540B y el MS5534B que tienen una salida de 15 bits, este tiene una salida digital de 16 bits. Otras mejoras incluyen sensibilidad ESD, consumo de corriente y precisión del interruptor.

El software MS5540C es compatible con MS5534A, MS5534B, MS5534C, MS5540B. Además, el MS5540C es compatible con la serie MS54xx desde su dimensión externa hasta el sensor de presión. El pegamento del sensor se puede encontrar en el uso de relojes a prueba de agua sin ninguna otra protección contra la profundidad del agua de 100 metros.

CARACTERÍSTICAS:

• Modelo: MS5540C
• Rango de presión absoluta: 10-1100 mBar.
• Memoria de chip de 6 parámetros para compensación de software.
• ADC de 16 bits.
• Interfaz SPI.
• 1 reloj del sistema (32,768 kHz).
• Voltaje de funcionamiento: 2,2 VDC ~ 3,6 VDC.
• Corriente de trabajo: <5uA.
• Temperatura de funcionamiento: -40 ℃ ~ + 85 ℃.
• Resistente al agua.
• Profundidad máxima del agua de 100 metros (ISO2281).
• Aplicación: altímetro portátil, sistema de barómetro, sistema de control del tiempo o reloj,
  modo de aventura salvaje.
• Corriente de esperadel receptor GPS: < 0.1uA.
