Sensor de monitoreo del corazón

DESCRIPCIÓN:

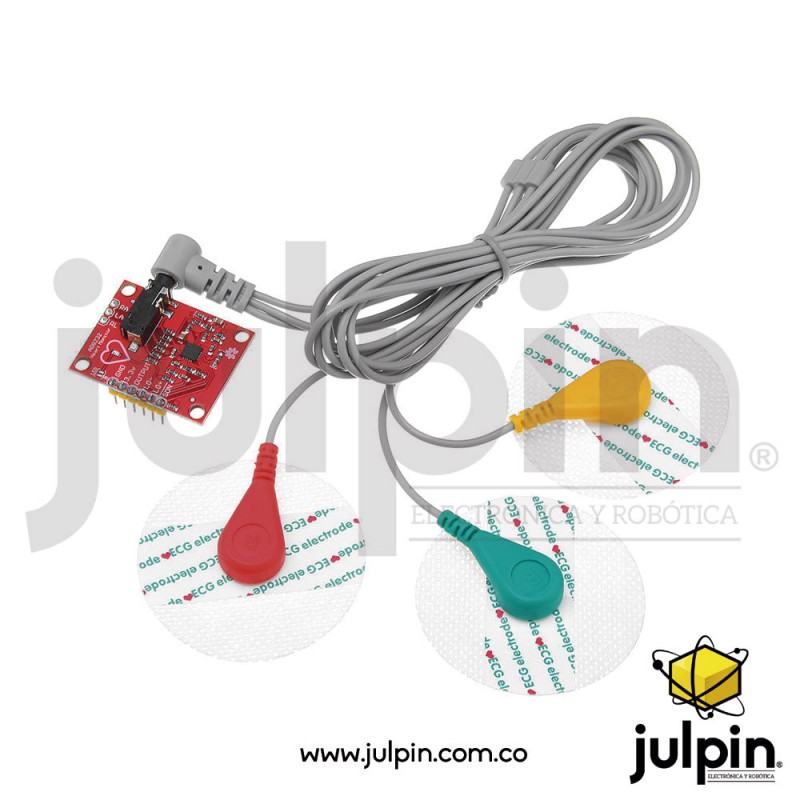

Se trata de un sistema de módulo monitor de frecuencia cardiaca de un solo cable AD8232 Ecg para la medición fisiológica del pulso del Corazón.  Esta actividad eléctrica se puede representar como un ECG o electrocardiograma y la salida como una lectura analógica, sin embargo los sistemas ECG pueden ser extremadamente ruidosos, el monitor de frecuencia cardíaca de un solo cable AD8232 actúa como un amplificador operacional para ayudar a obtener una señal clara de los intervalos PR y QT fácilmente. Está diseñado para extraer, amplificar y filtrar pequeñas señales de biopotencial en presencia de condiciones ruidosas, como las creadas por el movimiento o la colocación remota de electrodos. El monitor de frecuencia cardíaca AD8232 separa nueve conexiones del IC a las que puede soldar pines, cables u otros conectores. El módulo proporciona pines esenciales para operar este monitor con un Arduino u otra placa de desarrollo y también se proporcionan en esta placa los pines RA (brazo derecho), LA (brazo izquierdo) y RL (pata derecha) para conectar y usar sus propios sensores personalizados. Además, hay una luz indicadora LED que pulsará al ritmo de un latido cardíaco.

CARACTERÍSTICAS:

• Monitor de frecuencia AD8232.
• Conexiones SDN.
• LO +.
• LO -.
• OUTPUT.
• 3.3V.
• GND.
• Rango de temperatura nominal: 0 ---- 70 grados.
• Rango de temperatura de trabajo: -40 ----- 85 grados.
