Sensor de intensidad de luz LDR con salida digital y análoga

Descripción larga

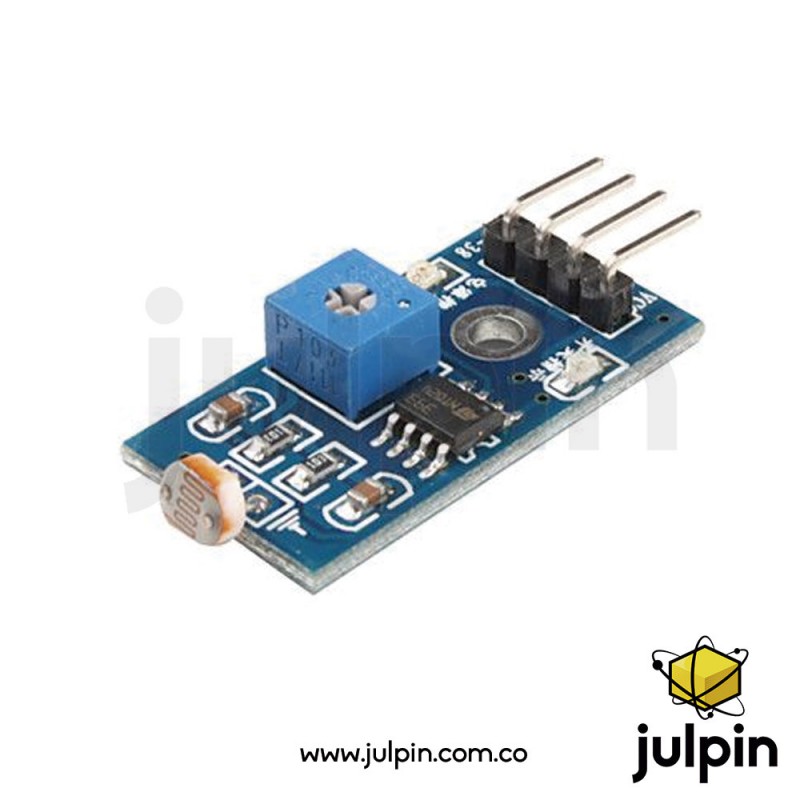

El módulo sensor fotosensible LM393 de 4 pines es un dispositivo diseñado para detectar la intensidad de luz ambiental mediante una fotoresistencia (LDR), cuyo valor cambia según la cantidad de luz recibida. El módulo incorpora el comparador de voltaje LM393, que permite convertir la señal analógica de la LDR en una salida digital estable, ajustable mediante un potenciómetro integrado.

Este sensor es ampliamente utilizado en proyectos educativos, automatización básica y robótica, ya que permite implementar funciones como encendido automático de luces, detección día/noche, o activación de sistemas cuando cambia la iluminación. Gracias a su diseño, puede trabajar directamente con microcontroladores como Arduino, ESP8266, ESP32, PIC y otros sistemas de 3.3 V y 5 V.

El módulo ofrece dos tipos de salida:

• Salida analógica (AO) proporcional al nivel de luz.

• Salida digital (DO) que se activa cuando la luz supera o cae por debajo de un umbral definido por el usuario.

Características técnicas

• Circuito integrado comparador: LM393

• Sensor de luz: Fotoresistencia (LDR)

• Voltaje de alimentación: 3.3 V – 5 V DC

• Consumo de corriente: bajo (<20 mA típico)

• Salida analógica: AO (voltaje proporcional a la luz)

• Salida digital: DO (nivel alto/bajo)

• Ajuste de sensibilidad mediante potenciómetro integrado

• Indicador LED de estado de salida digital

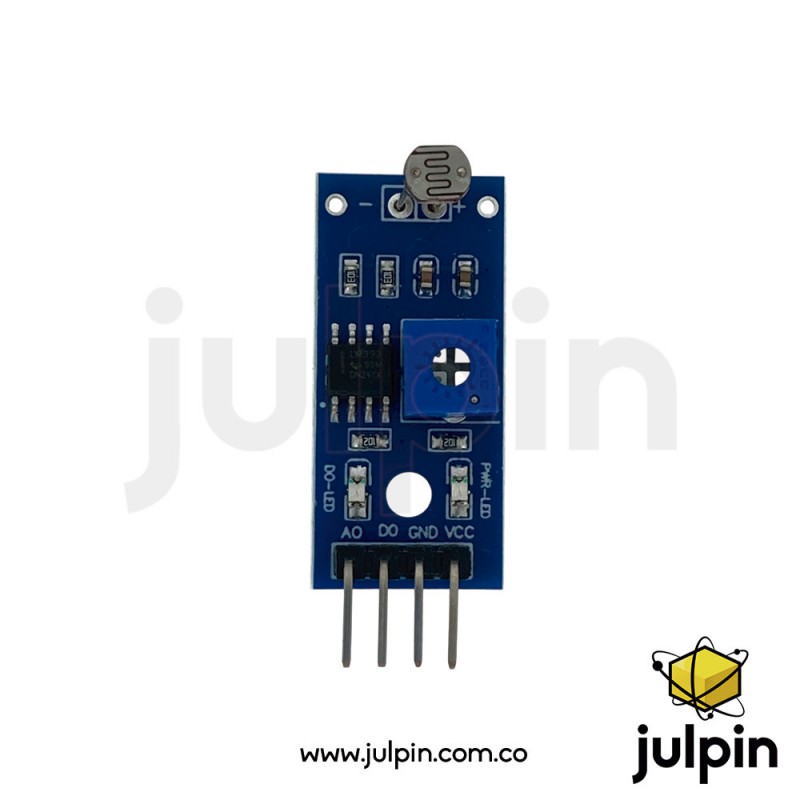

• Tipo de pines: 4 pines (VCC, GND, DO, AO)

• Compatibilidad: Arduino, ESP32, ESP8266, STM32, PIC

• Temperatura de operación: -10 °C a +60 °C (típica)

• Tamaño compacto, ideal para prototipos y breadboard

Usos y aplicaciones reales

• Encendido y apagado automático de luces según luz ambiental

• Sistemas día / noche (faroles, letreros, iluminación exterior)

• Robótica educativa (robots que reaccionan a la luz)

• Domótica básica con detección de iluminación

• Prácticas educativas para enseñar sensores analógicos y digitales

• Proyectos DIY de automatización y control

• Activación de relés o módulos externos mediante salida digital
