Módulo foto interruptor para ARDUINO

DESCRIPCIÓN

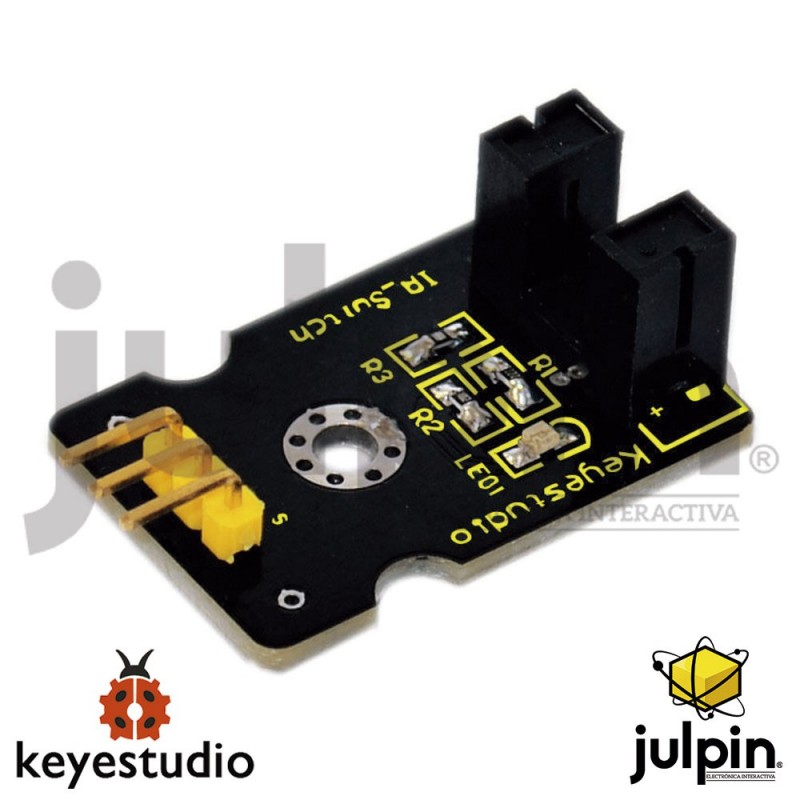

La parte vertical de este sensor es un emisor de infrarrojos y en el otro lado, es un detector de infrarrojos blindado. Al emitir un haz de luz infrarroja de un extremo a otro, el sensor puede detectar un objeto cuando pasa a través del haz ya que interrumpe, así sea por un lapso de tiempo muy corto, la comunicación entre el emisor y el receptor. Se utiliza para muchas aplicaciones, incluyendo interruptores ópticos de límite, dispensadores, conteo de puntos u objetos y detección general.

CARACTERÍSTICAS

• Voltaje de operación: 3.3V to 5V
• Interfaz: Digital
• Tamaño: 30 * 20m m
• Peso: 3g

DIAGRAMA DE CONEXIÓN

CÓDIGO BÁSICO DE PRUEBA

// photo interrupter module

int Led = 13 ;// define LED Interface
int buttonpin = 3; // define the photo interrupter sensor interface
int val ;// define numeric variables val
void setup ()
{
  pinMode (Led, OUTPUT) ;// define LED as output interface
  pinMode (buttonpin, INPUT) ;// define the photo interrupter sensor output interface
}
void loop ()
{
  val = digitalRead (buttonpin) ;// digital interface will be assigned a value of 3 to read val
  if (val == HIGH) // When the light sensor detects a signal is interrupted, LED flashes
  {
    digitalWrite (Led, HIGH);
  }
  else
  {
    digitalWrite (Led, LOW);
  }
}
