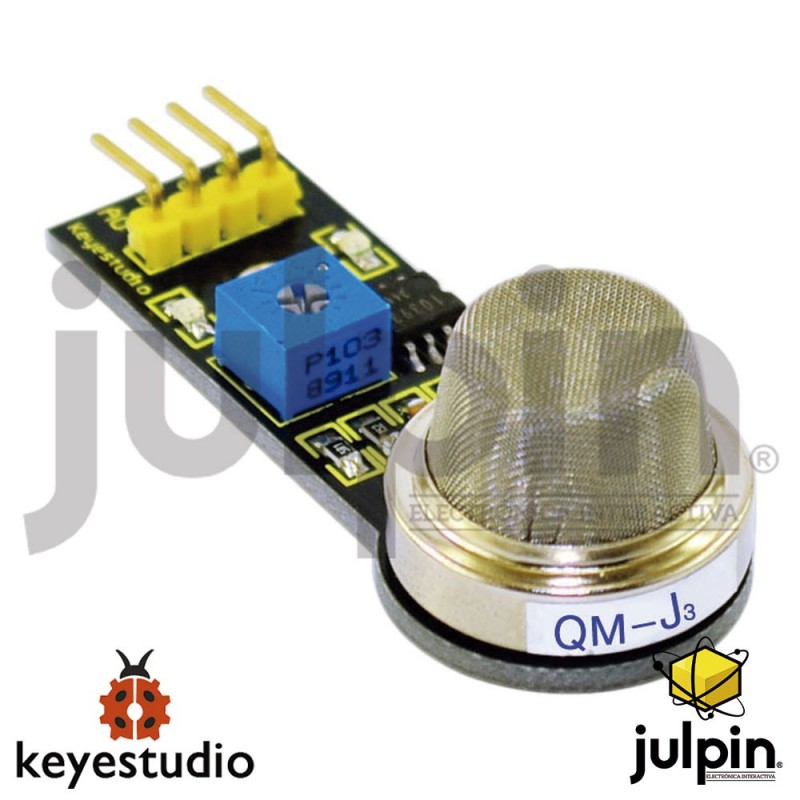

Módulo sensor de hidrógeno (MQ-8) para ARDUINO

DESCRIPCIÓN

El material sensible al gas utilizado en el sensor de gas MQ-8 es SnO2, que es de menor conductividad eléctrica en aire limpio. Cuando hay hidrógeno en el ambiente donde reside el sensor, la conductividad eléctrica del sensor aumenta con el aumento de la concentración de hidrógeno en el aire. El cambio de conductividad eléctrica se puede convertir en la señal de salida correspondiente a la de la concentración de gas utilizando un circuito simple. La sensibilidad del sensor de gas MQ-8 al hidrógeno es bastante alta, también puede detectar una variedad de otros gases que contienen hidrógeno. Este sensor, que es adecuado para una variedad de aplicaciones, es definitivamente una buena captura.

CARACTERÍSTICAS

• Buena sensibilidad al hidrógeno en una amplia gama de concentraciones.
• Larga vida útil, bajo costo
• Circuito de unidad simple

ESPECIFICACIONES TÉCNICAS

• Concentración detectable: 100 - 1000 ppm (hidrógeno)
• Voltaje de lazo Vc: ≤ 24V DC
• Voltaje de calentamiento VH: 5.0V ± 0.1V AC o DC
• Resistencia de carga RL: ajustable
• Resistencia al calor RH: 29 ± 3Ω (Temperatura ambiente)
• Potencia de calefacción: PH ≤ 900mW
• Sensibilidad S: Rs (en aire) / Rs (1000ppm H2) ≥5
• Voltaje de salida Vs: 2.5-4.0V (1000ppm H2)
• Pendiente de concentración: \ alpha \ leq 0,6 (R1000 ppm / R ^ {400} ppm H2)
• Temperatura, Humedad: 20 ℃ ± 2 ℃, 55% ± 5% RH
• Circuito de prueba estándar: Vc: 5.0V ± 0.1V;

APLICACIONES

• Alarma de fuga de gas del hogar
• Alarma de hidrógeno de nivel industrial
• Detector de gas portátil

DIAGRAMA DE CONEXIÓN

CÓDIGO BÁSICO DE PRUEBA

///Arduino Sample Code
void setup()
{
  Serial.begin(9600); //Set serial baud rate at 9600 bps
}
void loop()
{
int val;
val=analogRead(0);//Read Gas value from analog 0
Serial.println(val,DEC);//Print the value to serial port
delay(100);
}
