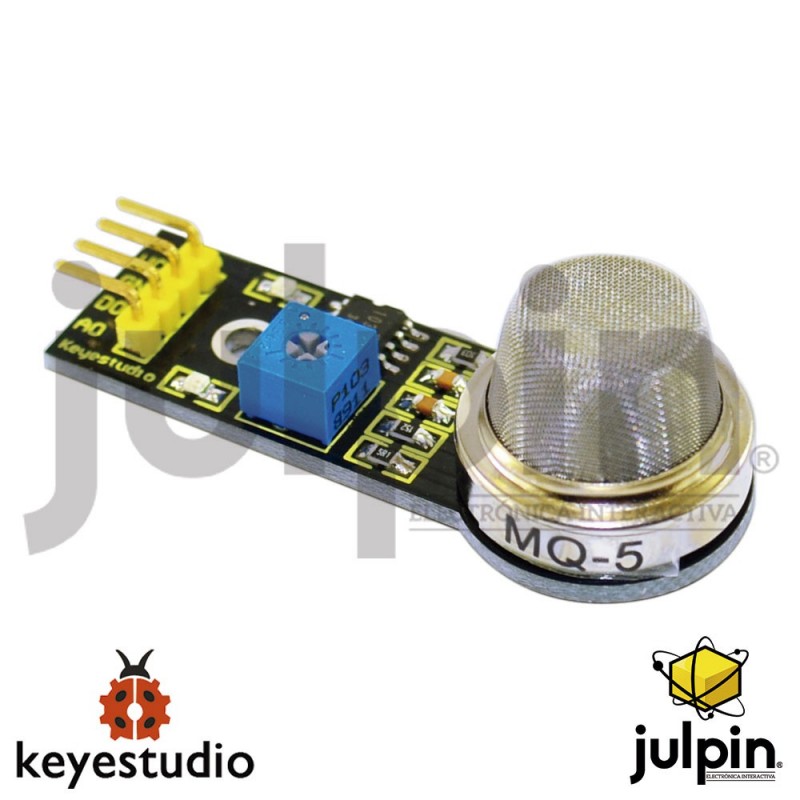

Módulo sensor de gas (MQ-5) para ARDUINO

DESCRIPCIÓN

El material sensible al gas utilizado en el sensor de gas MQ-5 es SnO2, que es de menor conductividad eléctrica en aire limpio. Cuando hay gas combustible en el ambiente donde reside el sensor, la conductividad eléctrica del sensor aumenta con el aumento de la concentración de gas combustible en el aire. El cambio de conductividad eléctrica se puede convertir en la señal de salida correspondiente a la de la concentración de gas utilizando un circuito simple. La sensibilidad del sensor de gas MQ-5 a propano, propano y metano es bastante alta, y el metano y el propano pueden ser bien detectados. Este sensor puede detectar una variedad de gases combustibles, especialmente gas natural, convirtiéndolo en un sensor de bajo costo para una variedad de aplicaciones.

CARACTERÍSTICAS

Tiene alta sensibilidad al gas licuado y gas natural, casi ninguna respuesta al etanol o al humo, que le hace excelente para uso en ambientes con interferencias por alcohol y humo.

• Tensión de calentamiento (VH): CA o CC 5 ± 0.5V
• Voltaje de lazo (VC): hasta 24V DC
• Resistencia de carga (RL): 2KΩ
• Resistencia en el aire de limpieza (Ra): ≤4000KΩ
• Sensibilidad (S = Ra / Rdg): ≥4 (en 1000 ppm C4H10)
• Tiempo de respuesta (tres): ≤ 10S
• Tiempo de recuperación (TREC): ≤ 30S
• Alcance de detección: 50-10000 ppm

DIAGRAMA DE CONEXIÓN

CÓDIGO BÁSICO DE PRUEBA

/*
  AnalogReadSerial
 Reads an analog input on pin 0, prints the result to the serial monitor

 This example code is in the public domain.
 */

void setup() {
  Serial.begin(9600);
}

void loop() {
  int sensorValue = analogRead(A0);
  Serial.println(sensorValue, DEC);
}

Nota: Los datos de captura de pantalla anteriores son sólo para referencia
