Multímetro para SMD UT116A

Descripción

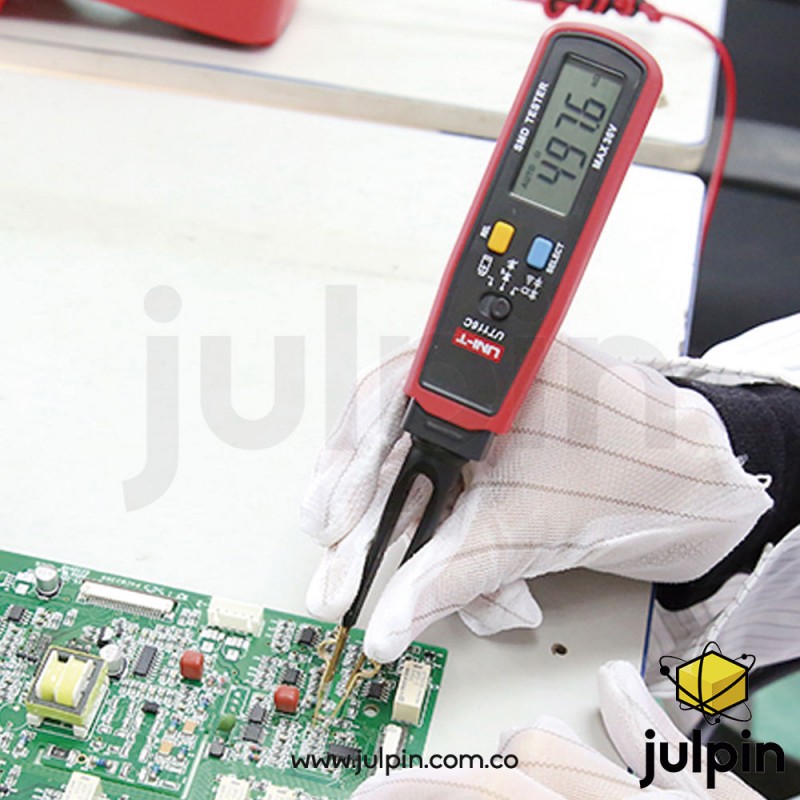

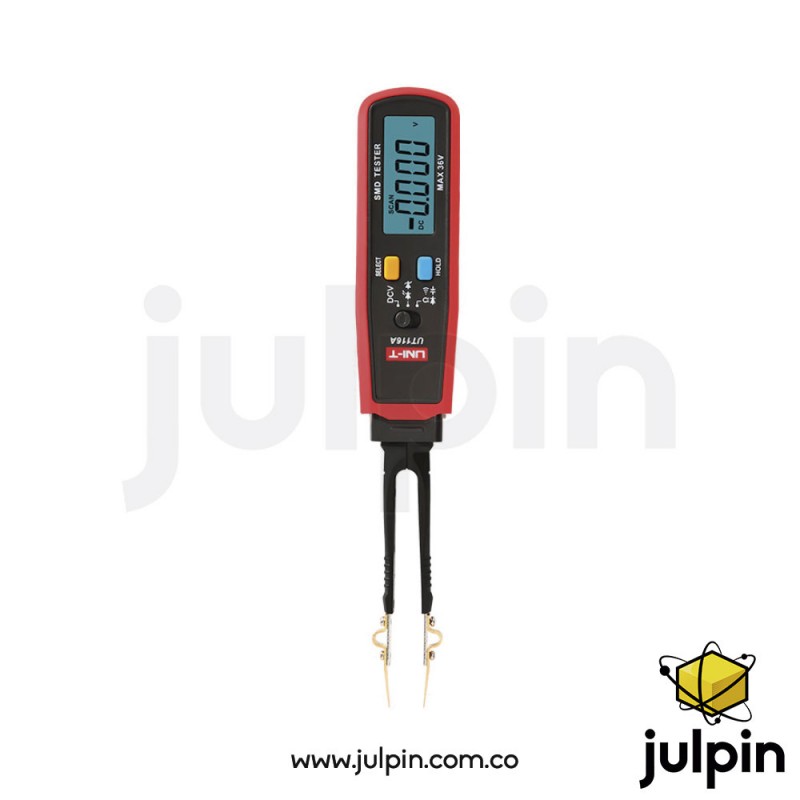

El UNI-T UT116A es un multímetro digital tipo pinza diseñado específicamente para pruebas y diagnóstico de componentes SMD (Surface Mount Device).

Este equipo integra funciones de medición de resistencia, capacitancia, voltaje DC, prueba de diodos y continuidad eléctrica en un formato compacto tipo tweezers, orientado a trabajos de electrónica de precisión y mantenimiento de tarjetas electrónicas.

El UT116A incorpora selección automática de rango, identificación automática de componentes y prueba de polaridad para diodos Zener. Su diseño permite manipular directamente componentes SMD pequeños durante la medición.

La serie UT116 está orientada a aplicaciones de reparación electrónica, ensamblaje y pruebas rápidas en laboratorios y líneas de producción electrónica.

Características técnicas

Configuración general

• Tipo: SMD Tester / multímetro tipo pinza (Tweezers Type)
• Display: LCD
• Conteo de pantalla: 3000 cuentas
• Autorango (Auto Range): Sí
• Identificación automática de componentes: Sí
• Rotación del cuerpo/pantalla: 180°

Medición de voltaje DC

• Rango máximo: 36V DC

Medición de resistencia

• Rango máximo: 30MΩ

Medición de capacitancia

• Rango máximo: 30mF

Funciones de prueba

• Prueba de diodos: 3V
• Prueba LED / Zener:
  • Aproximadamente 21V / 1mA
• Continuidad acústica:
  • <30Ω
• Prueba de polaridad de diodos Zener: Sí

Funciones adicionales

• Auto apagado: Sí
• Retención de datos (Data Hold): reportada por distribuidores técnicos
• Indicador de batería baja: Sí

Certificaciones

• CE
• UKCA

Alimentación

• Alimentación:
  • 2 baterías AAA (R03) de 1.5V

Características físicas

Dimensiones

• 204 × 33 × 25 mm

Peso

• Aproximadamente 80g

Color

• Rojo y gris

Accesorios incluidos

• Baterías AAA
• Puntas/pinzas de prueba especiales
• Pinzas de medición de repuesto
• Manual de usuario

Usos y aplicaciones reales

• Diagnóstico de componentes SMD
• Reparación de tarjetas electrónicas
• Medición rápida de resistencias y capacitores SMD
• Verificación de diodos y LEDs
• Laboratorios de electrónica
• Ensamble y mantenimiento electrónico
• Educación técnica y electrónica de precisión

Consideraciones importantes

• El UT116A está orientado principalmente a pruebas de componentes SMD y no reemplaza un multímetro industrial completo.
• No se encontraron especificaciones oficiales verificables de medición de corriente AC/DC para este modelo.
• El voltaje DC máximo reportado oficialmente para medición es 36V.
• La prueba LED/Zener utiliza aproximadamente 21V/1mA según documentación técnica reportada.
