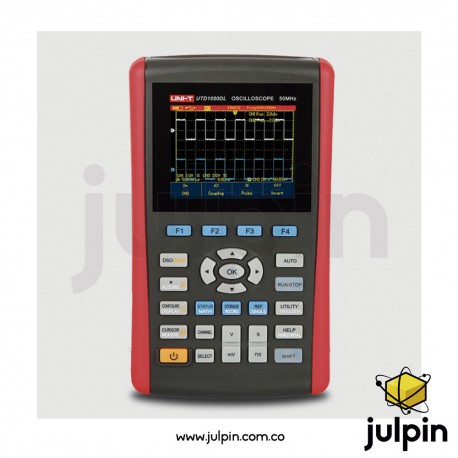

DESCRIPCIÓN:
El UNI-T UTD1050DL pertenece a la serie UTD1000DL, una línea de osciloscopios portátiles diseñada para ofrecer funciones de medición completas en un formato compacto y transportable. Este equipo combina un osciloscopio digital de 2 canales con un multímetro digital integrado, lo que lo convierte en una herramienta versátil para técnicos, estudiantes y profesionales.
Según la documentación técnica del fabricante, el UTD1050DL ofrece un ancho de banda de 50 MHz y una tasa de muestreo de hasta 500 MSa/s, permitiendo analizar señales electrónicas con buena resolución en aplicaciones de electrónica general.
Su diseño portátil incluye batería recargable, pantalla a color y funciones de almacenamiento, facilitando su uso en campo, mantenimiento industrial y entornos educativos donde la movilidad es importante.
Características técnicas
Parámetros principales
- Marca / Modelo: UNI-T UTD1050DL
- Serie: UTD1000DL
- Tipo: Osciloscopio digital portátil con multímetro integrado
- Canales: 2 canales
Especificaciones del osciloscopio
- Ancho de banda: 50 MHz
- Tasa de muestreo máxima: 500 MSa/s
- Profundidad de memoria: hasta 7.5 kpts
- Resolución vertical: 8 bits
- Base de tiempo: rango automático (según escala)
Medición vertical
- Escala vertical: ajustable (mV/div a V/div)
- Acoplamiento: DC / AC / GND
- Impedancia de entrada: 1 MΩ ± 2 %
- Voltaje máximo de entrada: conforme a categoría del equipo
Medición horizontal
- Base de tiempo: ajustable manual/automática
- Modo de adquisición: muestreo en tiempo real
Funciones de medición
- Medición automática de parámetros de señal (frecuencia, periodo, amplitud, etc.)
- Cursores manuales
- Captura de forma de onda
Sistema de disparo (Trigger)
- Modos: Auto / Normal / Single
- Tipos: borde (Edge trigger)
- Fuente: CH1 / CH2
Multímetro digital integrado
- Medición de:
- Voltaje DC / AC
- Corriente DC / AC
- Resistencia
- Continuidad
- Diodos
Esta integración permite reemplazar dos equipos en uno solo.

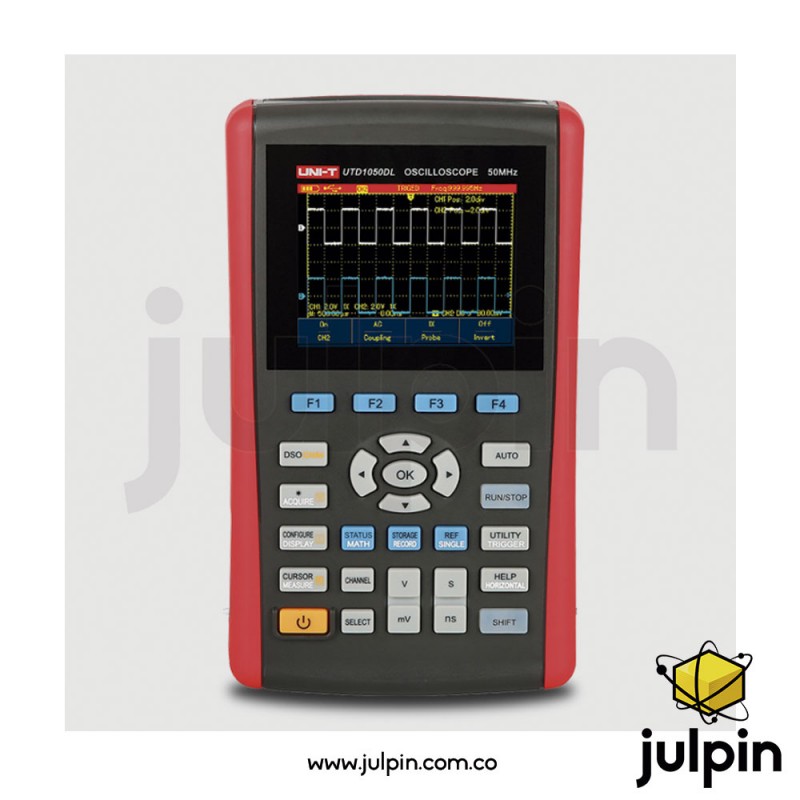

Pantalla
- Tipo: TFT LCD
- Tamaño: 3.5 pulgadas
- Visualización simultánea de formas de onda y mediciones
Alimentación
- Batería recargable de litio
- Operación portátil sin conexión directa a red
- Carga mediante adaptador AC
Almacenamiento
- Memoria interna para:
- Formas de onda
- Configuraciones
Conectividad
- USB (transferencia de datos y conexión a PC)
Características físicas
- Diseño: portátil tipo handheld
- Peso: ligero (aprox. < 1 kg según serie)
- Construcción: robusta para uso en campo

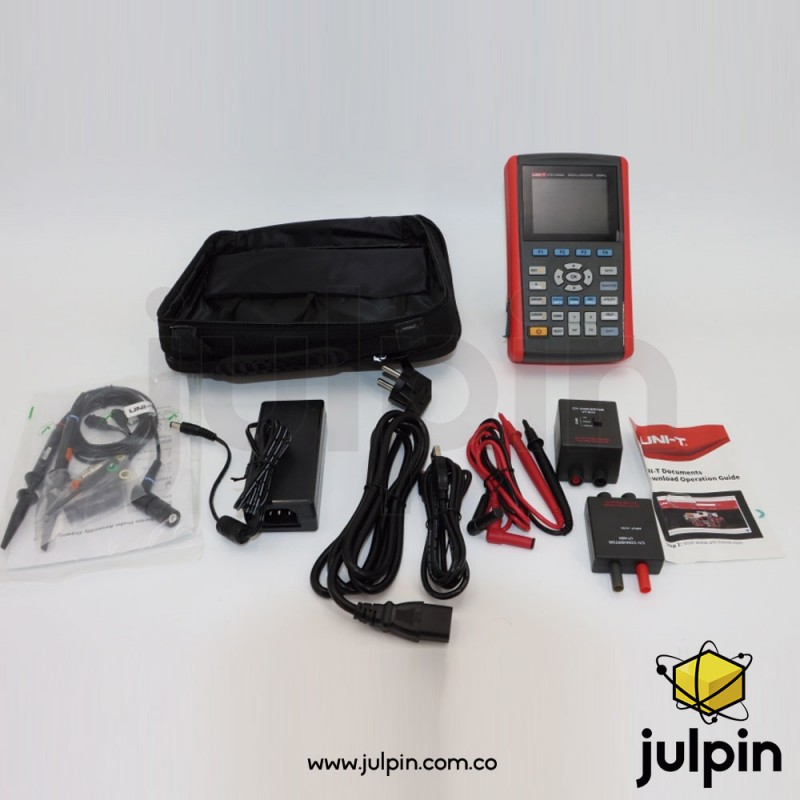

Accesorios incluidos
- Sondas de osciloscopio
- Puntas de prueba para multímetro
- Cable USB
- Adaptador de alimentación
- Manual
Usos y aplicaciones reales
- Mantenimiento electrónico en campo
- Diagnóstico de circuitos eléctricos
- Educación en electrónica
- Reparación de equipos electrónicos
- Medición combinada (osciloscopio + multímetro)
Consideraciones importantes (oficiales)
- Resolución de 8 bits, inferior a osciloscopios de gama alta.
- Memoria limitada (7.5 kpts) frente a equipos de banco.
- Ancho de banda de 50 MHz, adecuado para electrónica general, no RF avanzada.
- Principal ventaja: portabilidad + multímetro integrado.
