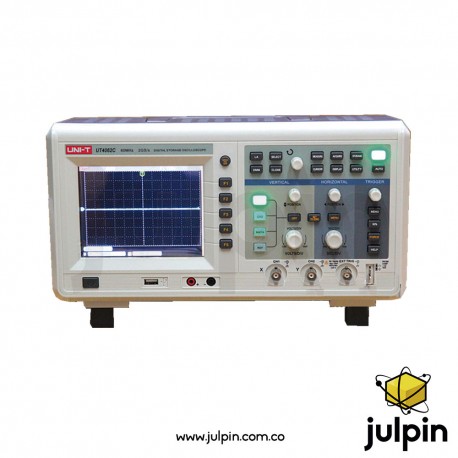

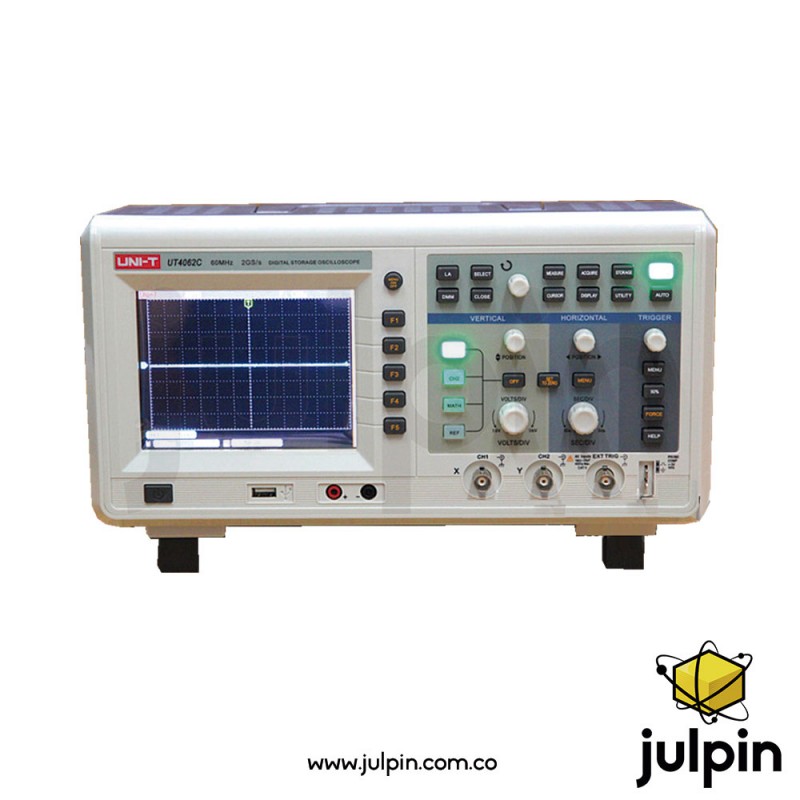

Osciloscopio Digital 60 MHz UNI‑T UTD4062C

DESCRIPCIÓN:

El UNI-T UTD4062C es un osciloscopio de almacenamiento digital (DSO) de sobremesa diseñado para capturar, visualizar y analizar señales eléctricas con precisión en entornos electrónicos y de ingeniería. De acuerdo con fuentes técnicas y catálogos de osciloscopios digitales de la serie UTD4000C de UNI-T, este modelo ofrece un ancho de banda de 60 MHz, una tasa de muestreo real de hasta 2 GS/s y 2 canales de entrada, lo que facilita la medición simultánea de dos señales independientes.

La unidad incorpora una pantalla a color LCD (generalmente de buen tamaño para la visualización de formas de onda), modos de disparo flexibles (borde, pulso, video, pendiente, alterno y más) y funciones automáticas de medición, permitiendo análisis completos de señales sin necesidad de cálculos manuales. Su diseño robusto y su interfaz intuitiva lo hacen adecuado tanto para profesionales como para estudiantes de electrónica.

Características técnicas

• Marca / Modelo: UNI-T UTD4062C

• Tipo: Osciloscopio digital de almacenamiento (DSO)

• Ancho de banda: 60 MHz

• Canales: 2 canales de entrada

• Tasa de muestreo: Hasta 2 GS/s (real)

• Profundidad de memoria: ≈24 kpts (típico de la serie UTD4000C)

• Tiempo de subida: ≤ 5.8 ns

• Sensibilidad vertical: 1 mV/div – 10 V/div

• Display: Pantalla a color LCD (típicamente 320 × 240, 64 k colores)

• Modos de disparo:

  • Borde (Edge)

  • Pulso (Pulse)

  • Video

  • Pendiente (Slope)

  • Alterno (Alternate)

  • Posiblemente otros según manual del modelo (no siempre publicados en ficha comercial)

• Mediciones automáticas: Multitud de parámetros de forma de onda (amplitud, frecuencia, tiempo de subida, etc.) — característica típica de la serie UTD4000C pero habitual en este modelo según distribuidores técnicos.

• Conectividad:

  • USB Device / USB Host para almacenamiento y transferencia de datos de formas de onda (según catálogo de la serie)

• Interfaz de usuario: Pantalla LCD con controles manuales y posibilidad de modos de almacenamiento de onda.

• Alimentación: Típicamente 100 – 240 VAC (norma de osciloscopios de banco).

Usos y aplicaciones reales

• Desarrollo y depuración de circuitos electrónicos (captura y análisis de señales).

• Diagnóstico y mantenimiento de sistemas electrónicos en talleres y laboratorios.

• Educación técnica y entrenamiento (visualización de formas de onda clásica).

• Medición de señales AC/DC variadas en proyectos de diseño y prueba.

• Análisis de parámetros de señales como frecuencia, amplitud, tiempo de subida/caída para evaluación de desempeño de circuitos.

Consideraciones importantes

• La banda de 60 MHz lo hace adecuado para la mayoría de aplicaciones electrónicas generales y educativas, pero no para señales de RF de frecuencia muy alta fuera de ese rango.

• Aunque no todos los parámetros (como profundidad de memoria por canal o software incluido) están siempre publicados en ficha comercial, este modelo pertenece a una serie con capacidades avanzadas de captura y análisis.

• Para mediciones de precisión crítica (como análisis de señales de alta frecuencia más allá del ancho de banda), considera modelos de mayor MHz dentro de la familia UTD4000C
