DESCRIPCIÓN:

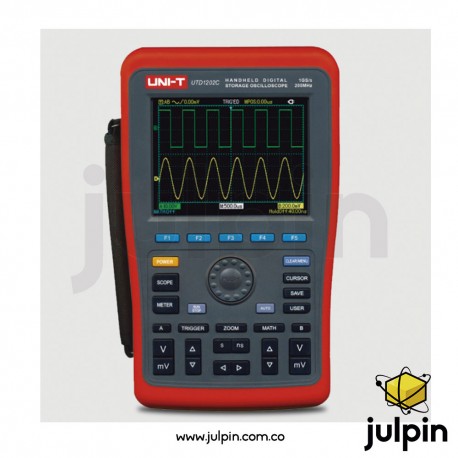

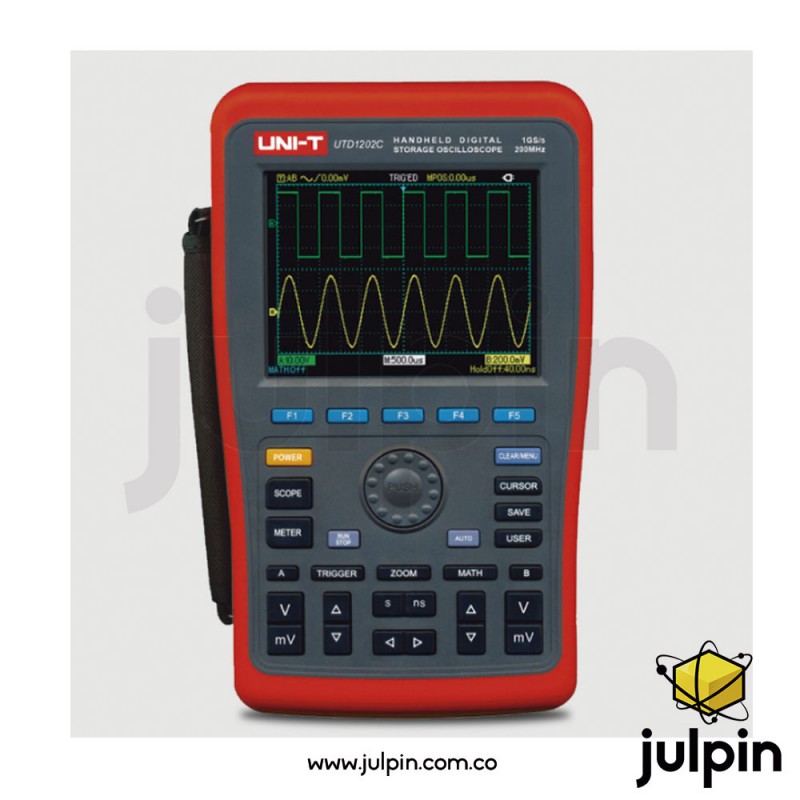

El UNI-T UTD1202C es un osciloscopio portátil de almacenamiento digital perteneciente a la serie UTD1000C, diseñado para ofrecer alta capacidad de análisis de señales en entornos móviles sin sacrificar prestaciones técnicas clave.
Cuenta con un ancho de banda de 200 MHz y una velocidad de muestreo en tiempo real de 1 GSa/s, lo que permite capturar señales rápidas con mayor fidelidad en comparación con modelos inferiores de la misma serie.
Este equipo incorpora dos canales analógicos y funciones avanzadas de medición automática, análisis matemático y disparo (trigger), facilitando el diagnóstico de sistemas electrónicos complejos. Además, integra un multímetro digital completo, lo que lo convierte en una herramienta 2 en 1 para técnicos e ingenieros.
Su diseño portátil incluye una pantalla TFT a color de 5.7 pulgadas y alimentación mediante batería recargable de ion de litio, permitiendo su uso en campo, mantenimiento industrial y aplicaciones educativas.
Características técnicas
Osciloscopio
- Ancho de banda: 200 MHz
- Número de canales: 2
- Frecuencia de muestreo en tiempo real: 1 GSa/s
- Tiempo de subida: ≤ 1.8 ns
- Profundidad de memoria: 7.5 kpts
- Sensibilidad vertical: 5 mV/div – 50 V/div
- Base de tiempo: 5 ns/div – 50 s/div
Pantalla
- Tipo: TFT LCD
- Tamaño: 5.7 pulgadas
- Resolución: 320 × 240 píxeles
Funciones de medición y análisis
- Mediciones automáticas de múltiples parámetros (hasta 27 en la serie)
- Funciones matemáticas: FFT, suma, resta, multiplicación, división
- Modos de disparo (trigger): flanco ascendente/descendente, ancho de pulso, alterno
Interfaces y almacenamiento
- Interfaz: USB Host
- Almacenamiento: formas de onda, configuraciones e imágenes (según serie)
Alimentación
- Batería: Li-ion 7.4 V, 4400 mAh
- Alimentación externa mediante adaptador DC
Funciones de multímetro integradas
- Medición de voltaje DC hasta 1000 V
- Medición de voltaje AC hasta 700 V
- Medición de corriente AC/DC hasta 6 A
- Medición de resistencia hasta 60 MΩ
- Medición de capacitancia hasta 6 mF
Características físicas
- Dimensiones: 268 × 168 × 60 mm
- Tipo: Osciloscopio portátil (handheld)
Usos y aplicaciones reales
- Diagnóstico electrónico en campo y mantenimiento industrial
- Análisis de señales en sistemas embebidos y microcontroladores
- Reparación de equipos electrónicos de consumo e industriales
- Educación técnica en electrónica y telecomunicaciones
- Verificación de señales analógicas y digitales de alta frecuencia
Consideraciones importantes (basadas en fabricante)
- La profundidad de memoria (7.5 kpts) es limitada comparada con osciloscopios de banco.
- Diseñado para portabilidad, no sustituye equipos de laboratorio de alta gama.
- El rendimiento en campo depende del estado de la batería interna.
