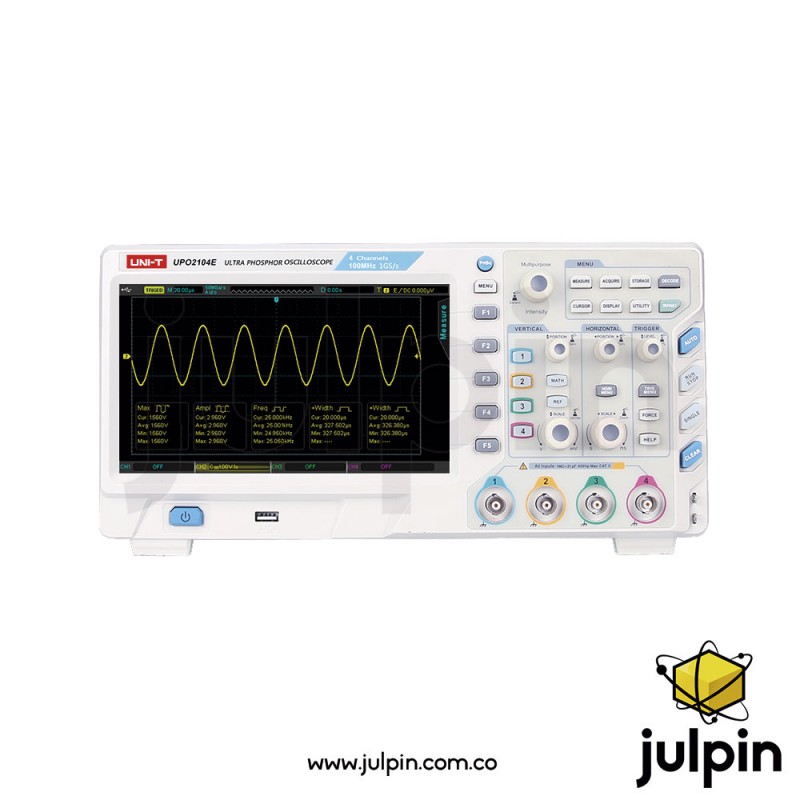

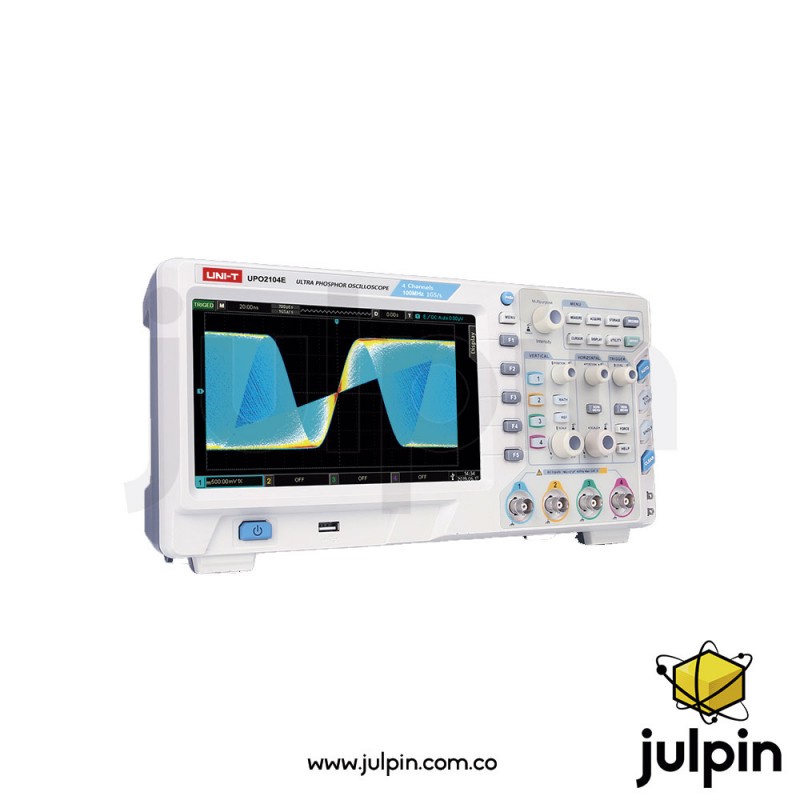

Osciloscopio ULTRA FOSFORO Digital UNI‑T UPO2104

Descripción

El osciloscopio UNI-T UPO2104 es un instrumento de medición de alta performance diseñado para aplicaciones en electrónica industrial, telecomunicaciones, automotriz, investigación y educación. Cuenta con cuatro canales analógicos, ancho de banda de 100 MHz y una tasa de muestreo en tiempo real de hasta 2 GSa/s por canal, lo que permite capturar y analizar formas de onda complejas con gran precisión.

Gracias a la tecnología Ultra Phosphor Display, este modelo ofrece una visualización mejorada de eventos transitorios con gradaciones de fósforo y una alta tasa de captura de hasta 1,000,000 wfms/s, facilitando la detección de anomalías de señal. Su pantalla táctil TFT LCD de 8″ (800 × 480) combinada con controles físicos permite un manejo intuitivo y eficiente.

El UPO2104 incluye funciones avanzadas de análisis, tales como mediciones automáticas, operaciones matemáticas (suma, resta, multiplicación, división), análisis FFT, funciones de disparo versátiles y almacenamiento profundo de memoria, lo que lo hace una herramienta poderosa tanto para profesionales como para estudiantes de electrónica.

Características técnicas

• Modelo: UNI-T UPO2104

• Tipo: Osciloscopio digital de fósforo

• Canales analógicos: 4

• Ancho de banda: 100 MHz

• Tasa de muestreo en tiempo real: hasta 2 GSa/s por canal

• Profundidad de memoria: 56 Mpts por canal

• Tasa de captura de formas de onda: hasta 1,000,000 wfms/s

• Resolución vertical: 8 bits

• Sensibilidad de entrada: 500 µV/div a 20 V/div

• Tiempo de subida: ≤ 3.5 n

• Pantalla: TFT LCD de 8″ táctil (800 × 480)

• Funciones de disparo: borde, pulso, video, slope, patrón, delay, timeout, entre otros

• Mediciones automáticas: múltiples parámetros de forma de onda

• Funciones matemáticas: suma, resta, multiplicación, división, FFT

• Interfaces: USB Host, USB Device, LAN, AUX Out, Trigger Out

• Impedancia de entrada: 1 MΩ || 16 pF

• Alimentación: AC 100–240 V

• Dimensiones (aprox): 370 × 185 × 115 mm

• Peso: ~2.5 kg

Usos y aplicaciones reales

• Diagnóstico y análisis de señales electrónicas en laboratorios e industrias

• Depuración de circuitos digitales y analógicos

• Educación técnica y formación en electrónica

• Investigación, pruebas y validación de prototipos

• Mantenimiento electrónico y medición en campo

• Análisis de espectros con FFT y mediciones automáticas

Consideraciones importantes

• Para un uso seguro, conecta las puntas de prueba correctamente y selecciona el rango apropiado antes de medir señales de alta frecuencia o alto voltaje.

• Incluye funciones avanzadas, por lo que puede requerir algo de curva de aprendizaje si nunca has usado un osciloscopio con pantalla táctil y mediciones automáticas.

• Dependiendo de la tienda / importer local, accesorios como sondeadores o cables pueden no estar incluidos de fábrica (verifique contenido de la caja).
