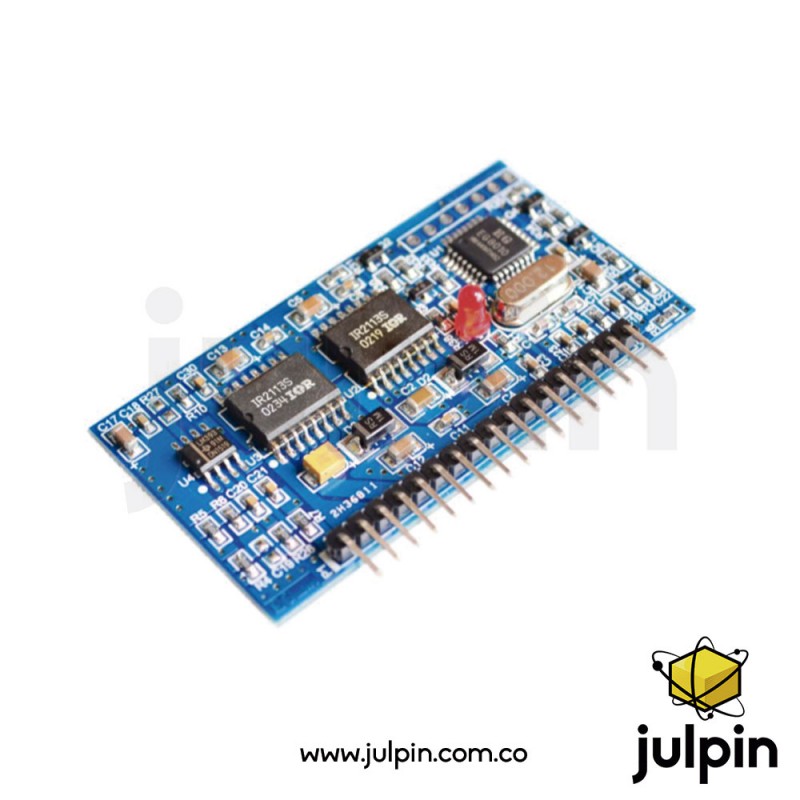

Módulo controlador de inversor de onda

DESCRIPCIÓN:

El módulo controlador de inversor de onda EGS002, EG8010 e IR2110, es un módulo comunmente utilizado en sistemas de inversores de corriente alterna (AC) a partir de corriente continua (DC).

El EGS002 es un controlador de inversor basado en el chip EGS002, que está diseñado para convertir corriente continua (DC) en corriente alterna (AC) mediante un proceso de conmutación controlada. Este módulo está orientado a aplicaciones de inversores que requieren una señal de onda cuadrada o senoidal.

• Modulación: Soporta modulación por ancho de pulso (PWM) para ajustar el ancho de los pulsos y, por ende, controlar la forma de la onda de salida.
• Protección: Generalmente incluye funciones de protección contra sobrecarga y cortocircuito.
• Configuración: Se puede ajustar para diferentes frecuencias y formas de onda según las necesidades del usuario.
• Aplicaciones: Usado en sistemas de energía solar, generadores eólicos y aplicaciones de energía de respaldo.

El EG8010 es un controlador de inversor integrado que se utiliza para generar señales de control para los transistores o MOSFETs en el inversor. Es conocido por su capacidad para producir ondas senoidales o cuadradas de alta calidad.

• Control de Onda: Genera una onda senoidal o cuadrada con modulación por ancho de pulso (PWM) para controlar la salida del inversor.
• Frecuencia: Capaz de operar en una amplia gama de frecuencias.
• Protección: Puede tener características de protección integrada, como protección contra sobrecarga y cortocircuitos.
• Aplicaciones: Ampliamente utilizado en inversores de energía renovable y sistemas de energía ininterrumpida.

El IR2110 es un controlador de puerta para transistores MOSFET y IGBT de alto y bajo lado. Es esencial en el manejo de la conmutación de los dispositivos en un inversor.

• Puerta de Conmutación**: Controla los transistores de conmutación con precisión y rapidez, permitiendo la conversión eficiente de DC a AC.
• Protección: Incluye características como protección contra sobrevoltaje y bajo voltaje, así como una protección de apagado en caso de fallo.
• Compatibilidad: Compatible con diversos transistores y MOSFETs, lo que lo hace versátil para diferentes aplicaciones.
• Aplicaciones: Utilizado en controladores de inversores, fuentes de alimentación conmutadas y otras aplicaciones de conmutación de potencia.

En un sistema de inversor, estos componentes trabajan juntos para convertir la energía DC en AC. El EGS002 y el EG8010 proporcionan la señal de control y la modulación necesaria para generar la forma de onda deseada, mientras que el IR2110 se encarga de manejar la conmutación de los transistores de potencia que realmente realizan la conversión de energía.

En resumen, el EGS002 y el EG8010 se encargan de la generación de señales de control para el inversor, mientras que el IR2110 actúa como el controlador de las puertas de los transistores, asegurando una conmutación efectiva y segura en el proceso de conversión.

PARÉMETROS TÉCNICOS:

• Voltaje de funcionamiento: 5V.
• Frecuencia PWM: 23.4KHz.
• Cristal oscilador externo de 12MHz.

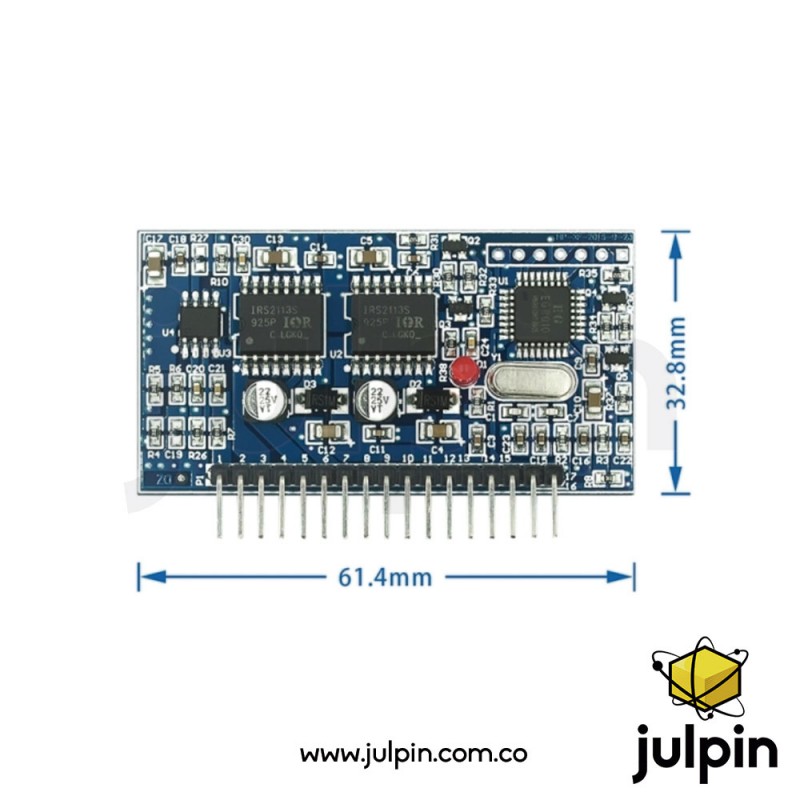

• Tamaño de la placa: 61.4mm x 32.8mm.
• Espesor o altura: 6.8mm.
• Aplicaciones: Inversor monofásico de onda senoidal pura, inversor de energía fotovoltáica, inversor de energía eólica, sistema de alimentación ininterrumpida SAI, sistema generador digital, fuente de alimentación de media frecuencia, controlador de velocidad de motor monofásico, inversor monofásico, regulador de intensidad de onda senoidal, regulador de tensión de onda senoidal, generador de onda seniodal.
