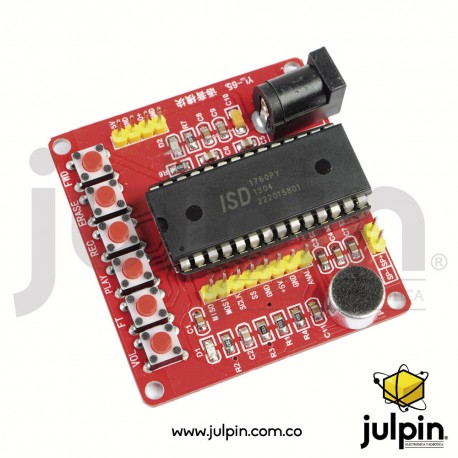

Módulo de grabación de voz ISD1760

DESCRIPCIÓN:

El módulo grabador de voz ISD1700 es una tarjeta de circuito muy sencilla y práctica que le ayudará a familiarizarse rápidamente con el chip ISD1700. El módulo de grabación tiene un chip pequeño y de alto rendimiento. Se puede realizar grabación múltiple de voz, la tasa de muestreo puede ser regulada entre 4K to12K y el rango de voltaje de funcionamiento está entre 2.4V a 5.5V.

El ISD1700 también incorpora la función de memoria de grabación, cuando hay una nueva grabación, el LED parpadeará para indicar que hay una nueva grabación. Además, hay 4 efectos de voz para informar a los usuarios de los resultados de la operación, tales como iniciar la grabación, detener la grabación, borrar, el siguiente y borrar todo y etc. Los datos de grabación se almacenan en el FLASH del chip.

El chip está equipado con dos canales de entrada independientes para señal de voz, micrófono y señal analógica. En el modo de botón independiente, el chip cambiará automáticamente al modo de apagado para ahorrar energía después de que se realice una determinada operación funcional. En el modo SPI, el usuario puede realizar una operación más funcional en el chip, tal como reproducir cualquier dirección de almacenamiento y registro de configuración de trayecto analógico de lectura / escritura.

CARACTERÍSTICAS:

• Tamaño: 5.2CM * 5.5CM.
• Voltaje estandar de alimentación: 5V.
• Tiempo de grabación: 6K horas 75 segundos, 8K hora 60 segundos.
• Frecuencia de funcionamiento del Chip: seleccionable entre 6KHZ y 8KHZ.
• Con luz de indicador de encendido, luz de indicador del Chip.
• Operación sencilla, puede trabajar directamente sin el microcontrolador u otros módulos;
• El pin de control del Chip ha sido extraído para facilitar el control de la conexión.
